Stejnosměrné obvody

Cíl měření:
Osvojení základních dovedností při měření s elektickými měřícími přístroji.
Ověření Ohmová a Kirchhoffových zákonů, ověření chování reálného zdroje s vnitřním odporem.

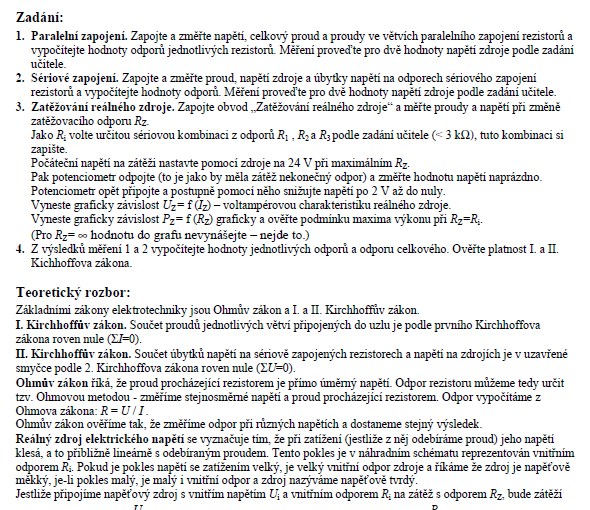

Zadání:

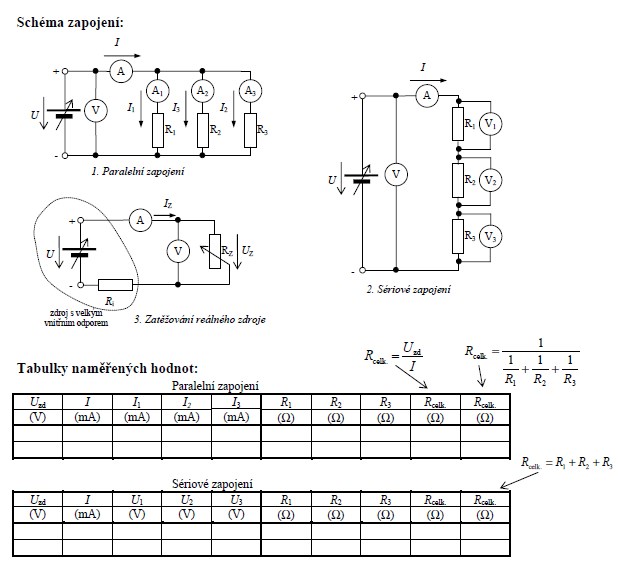

1. Paralelní zapojení. Zapojte a změřte napětí, celkový proud a proudy ve větvích paralelního zapojení rezistorů a vypočítejte hodnoty odporů jednotlivých rezistorů. Měření proveďte pro dvě hodnoty napětí zdroje podle zadání učitele.
2. Sériové zapojení. Zapojte a změřte proud, napětí zdroje a úbytky napětí na odporech sériového zapojení rezistorů a vypočítejte hodnoty odporů. Měření proveďte pro dvě hodnoty napětí zdroje podle zadání učitele.
3. Zatěžování reálného zdroje. Zapojte obvod „Zatěžování reálného zdroje" a měřte proudy a napětí při změně zatěžovacího odporu Rz.
Jako Ri volte určitou sériovou kombinaci z odporů R1 ,R2 a R3 podle zadání učitele (< 3 kQ), tuto kombinaci si
zapište.
Počáteční napětí na zátěži nastavte pomocí zdroje na 24 V při maximálním Rz.
Pak potenciometr odpojte (to je jako by měla zátěž nekonečný odpor) a změřte hodnotu napětí naprázdno.
Potenciometr opět připojte a postupně pomocí něho snižujte napětí po 2 V až do nuly.
Vyneste graficky závislost Uz = f (/z) - voltampérovou charakteristiku reálného zdroje.
Vyneste graficky závislost Pz = f(Rz) graficky a ověřte podmínku maxima výkonu při RZ=RV
(Pro Rz= oo hodnotu do grafu nevynášejte - nejde to.)
4. Z výsledků měření 1 a 2 vypočítejte hodnoty jednotlivých odporů a odporu celkového. Ověřte platnost I. a II. Kichhoffova zákona.
