Strejcova metóda

1)
- Zapojte regulační obvod s reálnou tepelnou soustavou a seznamte se s monitorovacím a řídicím programovým systémem „WCONTROL“.

2)

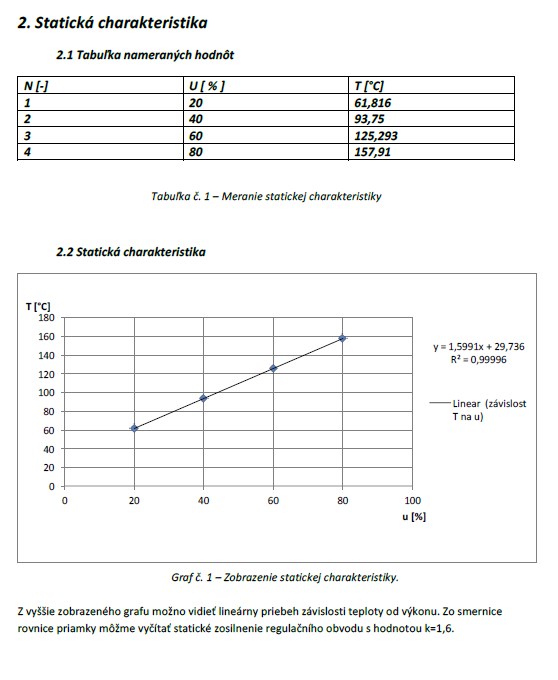

- Změřte statickou charakteristiku regulované soustavy tak, že na vstup soustavy postupně přivedete 4 různé úrovně (např. 25%, 50%, 70%, 90% maximální hodnoty) vstupní veličiny.
- Vykreslete statickou charakteristiku (graficky i tabulkou), její závislost vyjádřete (aproximujte, interpolujte) lineární rovnicí, a odhadněte pásmo, ve kterém je systém lineární.

3)
- Změřte dvakrát přechodovou charakteristiku regulované soustavy při změně akční veličiny o 15-20%, přičemž rozsah volte v lineární oblasti statické charakteristiky. Přechodové charakteristiky archivujte s vhodnou periodou.
- Vykreslete jednotlivé naměřené průběhy dynamických odezev a přechodové charakteristiky (dle definice přechodové funkce) soustavy.
- Naměřené pořadnice bodů charakteristik zprůměrujte a vykreslete výslednou přechodovou charakteristiku.

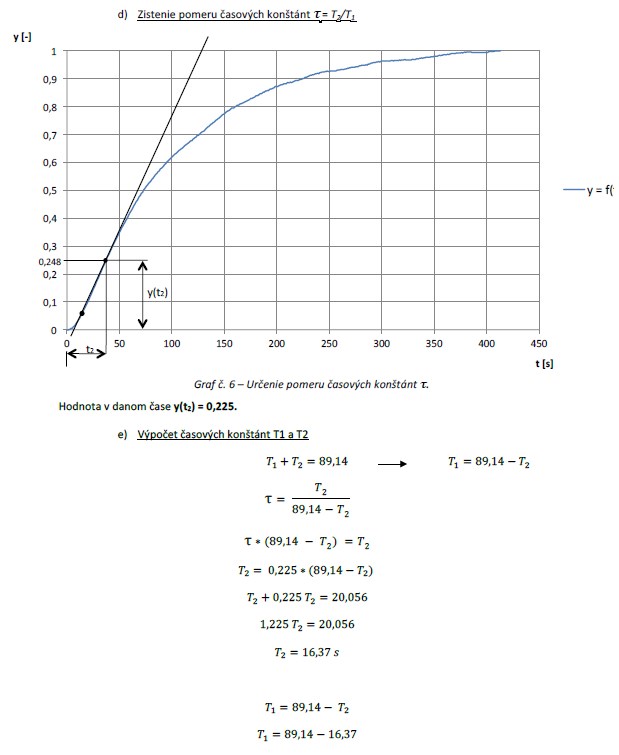

- Z této výsledné přechodové charakteristiky určete parametry regulované soustavy pomocí Strejcovy metody s použitím modelu druhého řádu bez dopravního zpoždění. Označte polohu inflexního bodu (i souřadnicemi). Určete fyzikální jednotky identifikovaných parametrů.
- Ze získaného spojitého přenosu GS(s) určete diferenciální rovnici a analyticky (s pomocí Laplaceovy transformace) vypočtěte přechodovou funkci modelu.

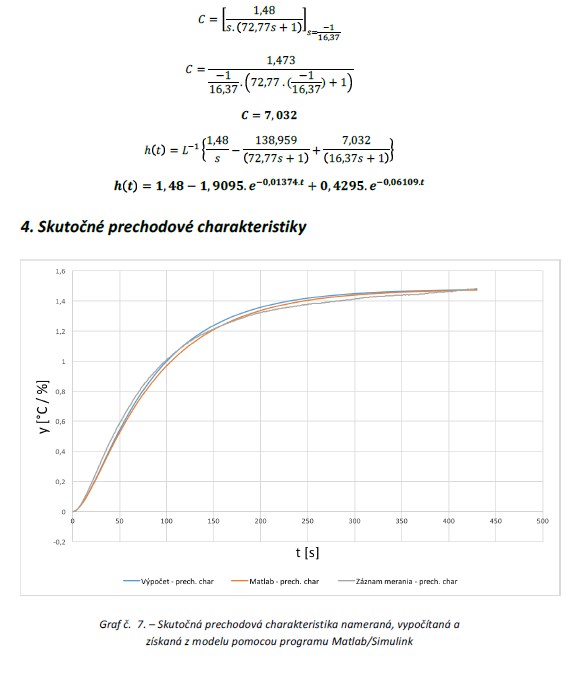

- V jednom grafu společně zobrazte přechodovou charakteristiku naměřenou, přechodovou charakteristiku získanou z identifikovaného modelu pomocí programu MATLAB/SIMULINK a přechodovou charakteristiku vypočtenou z modelu analyticky Laplaceovou transormací.

4)
- V závěru výsledky práce podrobně zhodnoťte.
