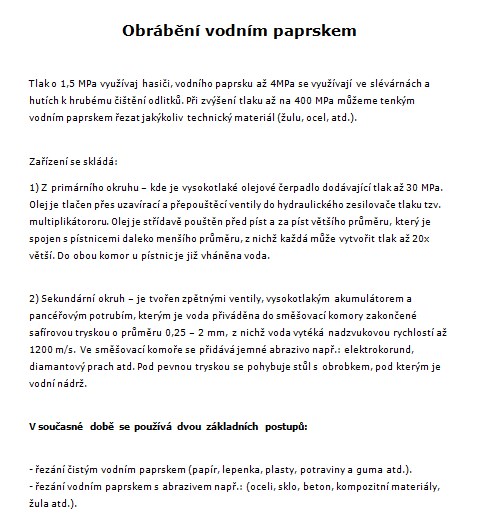

Studijní text - Obrábění vodním paprskem

Tlak o 1,5 MPa využívaj hasiči, vodního paprsku až 4MPa se využívají ve slévárnách a hutích k hrubému čištění odlitků. Při zvýšení tlaku až na 400 MPa můžeme tenkým vodním paprskem řezat jakýkoliv technický materiál (žulu, ocel, atd.).

Zařízení se skládá:
1) Z primárního okruhu - kde je vysokotlaké olejové čerpadlo dodávající tlak až 30 MPa. Olej je tlačen přes uzavírací a přepouštěcí ventily do hydraulického zesilovače tlaku tzv. multiplikátororu. Olej je střídavě pouštěn před píst a za píst většího průměru, který je spojen s pístnicemi daleko menšího průměru, z nichž každá může vytvořit tlak až 20x větší. Do obou komor u pístnic je již vháněna voda.
