Technologie slévání, tváření a svařování pro bakalářské studium - Průřez předmětem

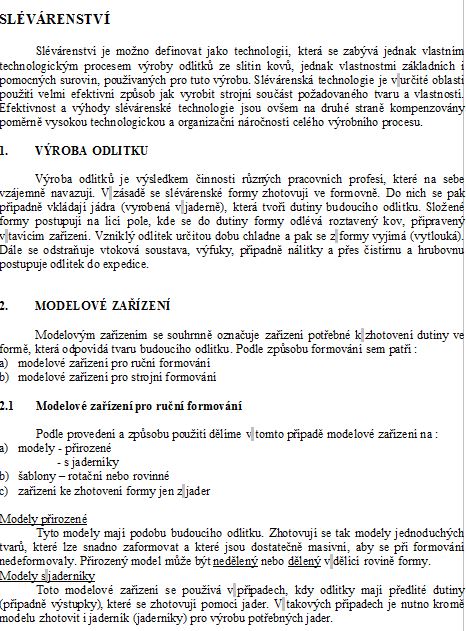

SLÉVÁRENSTVÍ

Slévárenství je možno definovat jako technologii, která se zabývá jednak vlastním technologickým procesem výroby odlitků ze slitin kovů, jednak vlastnostmi základních i pomocných surovin, používaných pro tuto výrobu. Slévárenská technologie je v určité oblasti použití velmi efektivní způsob jak vyrobit strojní součást požadovaného tvaru a vlastností. Efektivnost a výhody slévárenské technologie jsou ovšem na druhé straně kompenzovány poměrně vysokou technologickou a organizační náročností celého výrobního procesu.

1. VÝROBA ODLITKU

Výroba odlitků je výsledkem činnosti různých pracovních profesí, které na sebe vzájemně navazují. V zásadě se slévárenské formy zhotovují ve formovně. Do nich se pak případně vkládají jádra (vyrobená v jaderně), která tvoří dutiny budoucího odlitku. Složené formy postupují na licí pole, kde se do dutiny formy odlévá roztavený kov, připravený v tavícím zařízení. Vzniklý odlitek určitou dobu chladne a pak se z formy vyjímá (vytlouká). Dále se odstraňuje vtoková soustava, výfuky, případně nálitky a přes čistírnu a hrubovnu postupuje odlitek do expedice.


2. MODELOVÉ ZAŘÍZENÍ

Modelovým zařízením se souhrnně označuje zařízení potřebné k zhotovení dutiny ve formě, která odpovídá tvaru budoucího odlitku. Podle způsobu formování sem patří :
a) modelové zařízení pro ruční formování
b) modelové zařízení pro strojní formování

2.1 Modelové zařízení pro ruční formování

Podle provedení a způsobu použití dělíme v tomto případě modelové zařízení na :
a) modely - přirozené - s jaderníky
b) šablony - rotační nebo rovinné
c) zařízení ke zhotovení formy jen z jader

Modely přirozené
Tyto modely mají podobu budoucího odlitku. Zhotovují se tak modely jednoduchých tvarů, které lze snadno zaformovat a které jsou dostatečně masivní, aby se při formování nedeformovaly. Přirozený model může být nedělený nebo dělený v dělící rovině formy.
Modely s jaderníky
Toto modelové zařízení se používá v případech, kdy odlitky mají předlité dutiny (případně výstupky), které se zhotovují pomocí jader. V takových případech je nutno kromě modelu zhotovit i jaderník (jaderníky) pro výrobu potřebných jader.
