Trojfázový obvod se spotřebičem zapojeným do hvězdy a do trojúhelníku

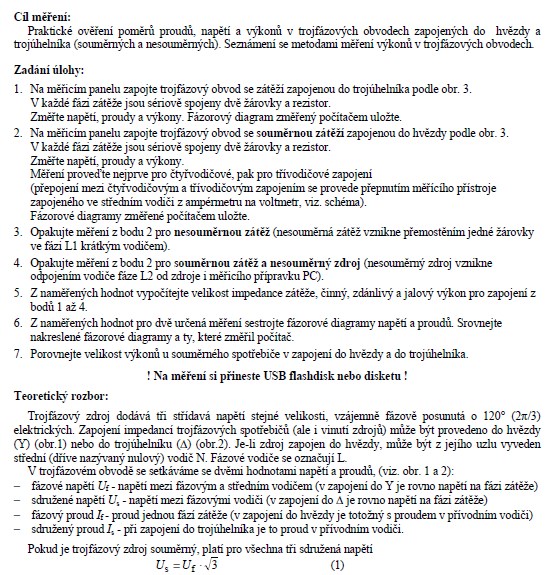

Cíl měření:
Praktické ověření poměrů proudů, napětí a výkonů v troj fázových obvodech zapojených do hvězdy a trojúhelníka (souměrných a nesouměrných). Seznámení se metodami měření výkonů v trojfázových obvodech.

Zadání úlohy:
1. Na měřicím panelu zapojte trojfázový obvod se zátěží zapojenou do trojúhelníka podle obr. 3.
V každé fázi zátěže jsou sériově spojeny dvě žárovky a rezistor.
Změřte napětí, proudy a výkony. Fázorový diagram změřený počítačem uložte.
2. Na měřicím panelu zapojte trojfázový obvod se souměrnou zátěží zapojenou do hvězdy podle obr. 3.
V každé fázi zátěže jsou sériově spojeny dvě žárovky a rezistor. Změřte napětí, proudy a výkony.
Měření proveďte nejprve pro čtyřvodičové, pak pro třívodičové zapojení
(přepojení mezi čtyřvodičovým a třívodičovým zapojením se provede přepnutím měřícího přístroje
zapojeného ve středním vodiči z ampérmetru na voltmetr, viz. schéma).
Fázorové diagramy změřené počítačem uložte.
3. Opakujte měření z bodu 2 pro nesouměrnou zátěž (nesouměrná zátěž vznikne přemostěním jedné žárovky ve fázi LI krátkým vodičem).
4. Opakujte měření z bodu 2 pro souměrnou zátěž a nesouměrný zdroj (nesouměrný zdroj vznikne odpojením vodiče fáze L2 od zdroje i měřícího přípravku PC).

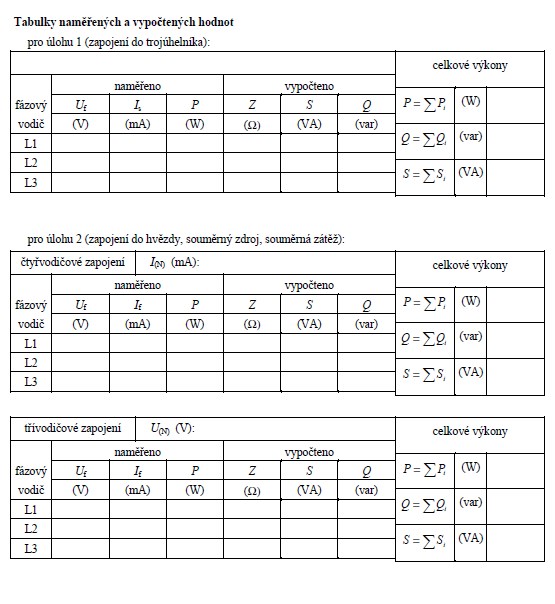

5. Z naměřených hodnot vypočítejte velikost impedance zátěže, činný, zdánlivý a jalový výkon pro zapojení z bodů 1 až 4.
6. Z naměřených hodnot pro dvě určená měření sestrojte fázorové diagramy napětí a proudů. Srovnejte nakreslené fázorové diagramy a ty, které změřil počítač.
7. Porovnejte velikost výkonů u souměrného spotřebiče v zapojení do hvězdy a do trojúhelníka.
