Úvod do elektrotechniky - teória

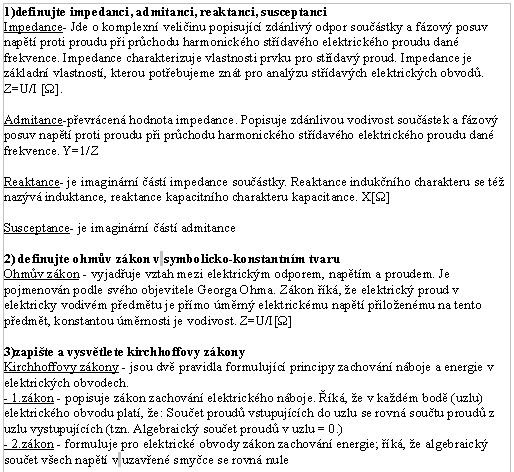

1)definujte impedanci, admitanci, reaktanci, susceptanci
Impedance - Jde o komplexní veličinu popisující zdánlivý odpor součástky a fázový posuv napětí proti proudu při průchodu harmonického střídavého elektrického proudu dané frekvence. Impedance charakterizuje vlastnosti prvku pro střídavý proud. Impedance je základní vlastností, kterou potřebujeme znát pro analýzu střídavých elektrických obvodů. Z=U/I [Ω].

Admitance -převrácená hodnota impedance. Popisuje zdánlivou vodivost součástek a fázový posuv napětí proti proudu při průchodu harmonického střídavého elektrického proudu dané frekvence. Y=1/Z

Reaktance - je imaginární částí impedance součástky. Reaktance indukčního charakteru se též nazývá induktance, reaktance kapacitního charakteru kapacitance. X[Ω]

Susceptance - je imaginární částí admitance

2) definujte ohmův zákon v symbolicko-konstantním tvaru
Ohmův zákon - vyjadřuje vztah mezi elektrickým odporem, napětím a proudem. Je pojmenován podle svého objevitele Georga Ohma. Zákon říká, že elektrický proud v elektricky vodivém předmětu je přímo úměrný elektrickému napětí přiloženému na tento předmět, konstantou úměrnosti je vodivost. Z=U/I[Ω]

3)zapište a vysvětlete kirchhoffovy zákony
Kirchhoffovy zákony - jsou dvě pravidla formulující principy zachování náboje a energie v elektrických obvodech.
- 1.zákon - popisuje zákon zachování elektrického náboje. Říká, že v každém bodě (uzlu) elektrického obvodu platí, že: Součet proudů vstupujících do uzlu se rovná součtu proudů z uzlu vystupujících (tzn. Algebraický součet proudů v uzlu = 0.)
- 2.zákon - formuluje pro elektrické obvody zákon zachování energie; říká, že algebraický součet všech napětí v uzavřené smyčce se rovná nule
