Vrtání a kontrola desek plošných spojů

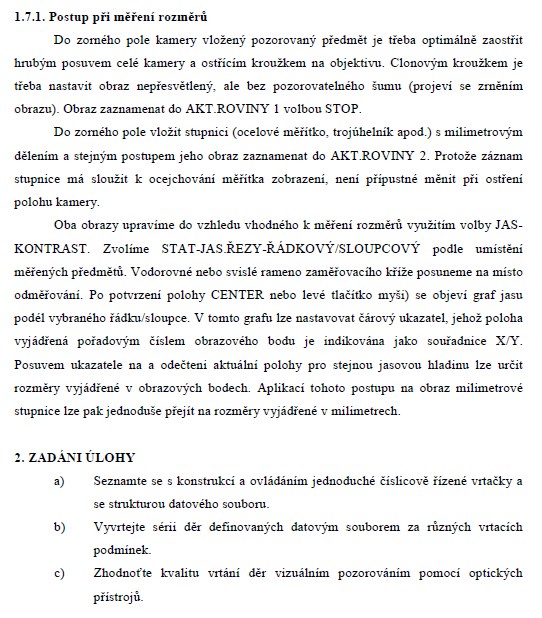

VRTÁNÍ A KONTROLA DESEK PLOŠNÝCH SPOJŮ
1. UVEDENÍ DO PROBLEMATIKY
1.1. Materiály desek plošných spojů a jejich opracování

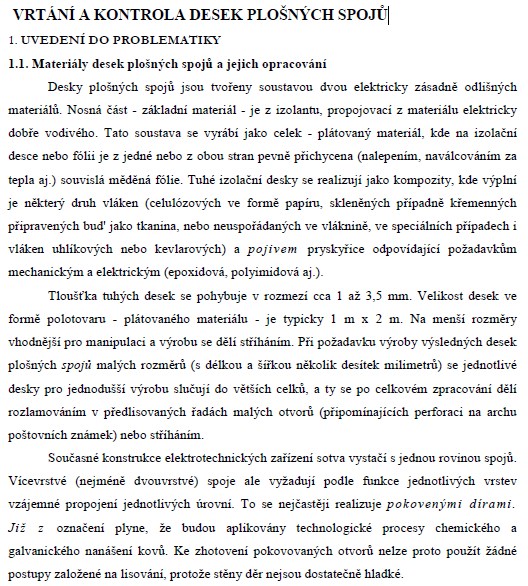

Desky plošných spojů jsou tvořeny soustavou dvou elektricky zásadně odlišných materiálů. Nosná část - základní materiál - je z izolantu, propojovací z materiálu elektricky dobře vodivého. Tato soustava se vyrábí jako celek - plátovaný materiál, kde na izolační desce nebo fólii je z jedné nebo z obou stran pevně přichycena (nalepením, naválcováním za tepla aj.) souvislá měděná fólie. Tuhé izolační desky se realizují jako kompozity, kde výplní je některý druh vláken (celulózových ve formě papíru, skleněných případně křemenných připravených bud' jako tkanina, nebo neuspořádaných ve vláknině, ve speciálních případech i vláken uhlíkových nebo kevlarových) a pojivem pryskyřice odpovídající požadavkům mechanickým a elektrickým (epoxidová, polyimidová aj.).
Tloušťka tuhých desek se pohybuje v rozmezí cca 1 až 3,5 mm. Velikost desek ve formě polotovaru - plátovaného materiálu - je typicky 1 m x 2 m. Na menší rozměry vhodnější pro manipulaci a výrobu se dělí stříháním. Při požadavku výroby výsledných desek plošných spojů malých rozměrů (s délkou a šířkou několik desítek milimetrů) se jednotlivé desky pro jednodušší výrobu slučují do větších celků, a ty se po celkovém zpracování dělí rozlamováním v předlisovaných řadách malých otvorů (připomínajících perforaci na archu poštovních známek) nebo stříháním.
