8.1. Výkonové diody
Diody používané ve výkonové elektronice jsou v principu usměrňovači diody, stejné jako se používají ve slaboproudé elektronice. Jsou ovšem větší, s větší proudovou a napěťovou zatížitelností. Prakticky vždy jsou vyrobeny tak, aby se daly připevnit na chladič.
8.1.1. Parametry diod
Napěťová zatížitelnost diod
Udává jakým napětím můžeme diodu zatížit v závěrném směru. V závěrném směru rozlišujeme napěťové parametry:
Urrm - opakovatelné závěrné napětí (reverse repetitive voltage), je to napětí, které se smí periodicky na diodě oběvovat, např. při každé periodě síťového napětí.
Ursm - neopakovatelné závěrné napětí (reverse surge voltage), smí se na diodě objevit jen jednou za dlouho dobu, např. při nějaké napěťové špičce při spínání. Obvykle výrobci v katalogu udávají
Ubr - průrazné napětí (breaking), nesmí se na diodě objevit, při něm už dochází k průrazu a zničení. Výrobcem udávané URSM a £/rrm musí být s určitou bezpečností menší než UBR. V katalogu se Ubr neudává.
Diody používané ve výkonové elektronice jsou v principu usměrňovači diody, stejné jako se používají ve slaboproudé elektronice. Jsou ovšem větší, s větší proudovou a napěťovou zatížitelností. Prakticky vždy jsou vyrobeny tak, aby se daly připevnit na chladič.
8.1.1. Parametry diod
Napěťová zatížitelnost diod
Udává jakým napětím můžeme diodu zatížit v závěrném směru. V závěrném směru rozlišujeme napěťové parametry:
Urrm - opakovatelné závěrné napětí (reverse repetitive voltage), je to napětí, které se smí periodicky na diodě oběvovat, např. při každé periodě síťového napětí.
Ursm - neopakovatelné závěrné napětí (reverse surge voltage), smí se na diodě objevit jen jednou za dlouho dobu, např. při nějaké napěťové špičce při spínání. Obvykle výrobci v katalogu udávají
Ubr - průrazné napětí (breaking), nesmí se na diodě objevit, při něm už dochází k průrazu a zničení. Výrobcem udávané URSM a £/rrm musí být s určitou bezpečností menší než UBR. V katalogu se Ubr neudává.
Klíčová slova:
diody
výkonové tranzistory
tyristory
chlazení
polovodiče
elektronika
Obsah:
- 1) Výkonové diody

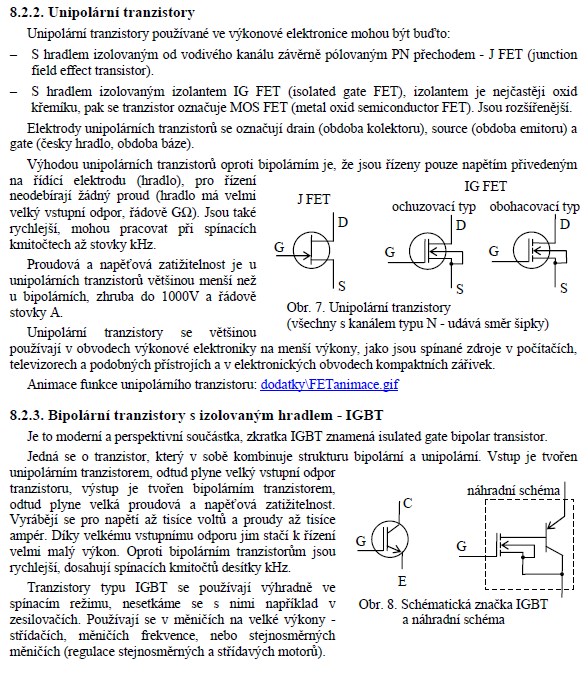

2) Výkonové tranzistory (bipolární, unipolární. IGBT)
3) Tyristory (běžné, GTO, IGCT, triaky)
4) Výkonové a frekvenční rozsahy polovodičových součástek, chlazení
