Výpočty technického života součástí - Návrh pojezdu lokomotivy
«»
| Přípona .doc |
Typ studijní materiál |
Stažené 1 x |
| Velikost 1,1 MB |
Jazyk český |
ID projektu 10981 |
| Poslední úprava 16.10.2017 |
Zobrazeno 1 222 x |
Autor: pandoras.box |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Pohony a převody
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:15 stran

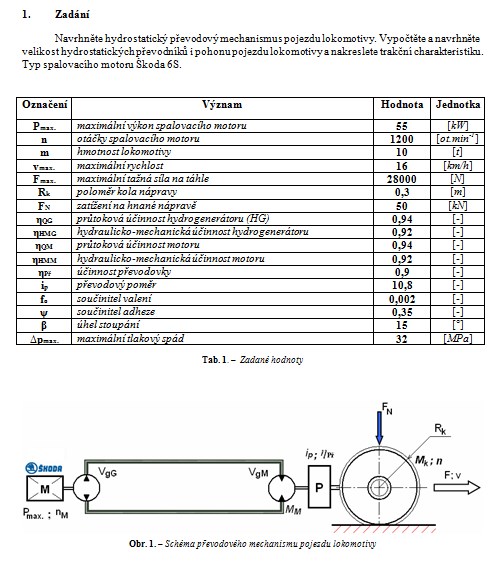

1. Zadání
Navrhněte hydrostatický převodový mechanismus pojezdu lokomotivy. Vypočtěte a navrhněte velikost hydrostatických převodníků i pohonu pojezdu lokomotivy a nakreslete trakční charakteristiku.
Typ spalovacího motoru Škoda 6S.
Označení Význam
Pmax. maximální výkon spalovacího motoru
n otáčky spalovacího motoru
m hmotnost lokomotivy
vmax. maximální rychlost
Fmax. maximální tažná síla na táhle
Rk poloměr kola nápravy
FN zatížení na hnané nápravě
ηQG průtoková účinnost hydrogenerátoru (HG)
ηHMG hydraulicko-mechanická účinnost hydrogenerátoru
ηQM průtoková účinnost motoru
ηHMM hydraulicko-mechanická účinnost motoru
ηPř účinnost převodovky
ip převodový poměr
fo součinitel valení
ψ součinitel adheze
β úhel stoupání
∆pmax. maximální tlakový spád
Navrhněte hydrostatický převodový mechanismus pojezdu lokomotivy. Vypočtěte a navrhněte velikost hydrostatických převodníků i pohonu pojezdu lokomotivy a nakreslete trakční charakteristiku.
Typ spalovacího motoru Škoda 6S.
Označení Význam
Pmax. maximální výkon spalovacího motoru
n otáčky spalovacího motoru
m hmotnost lokomotivy
vmax. maximální rychlost
Fmax. maximální tažná síla na táhle
Rk poloměr kola nápravy
FN zatížení na hnané nápravě
ηQG průtoková účinnost hydrogenerátoru (HG)
ηHMG hydraulicko-mechanická účinnost hydrogenerátoru
ηQM průtoková účinnost motoru
ηHMM hydraulicko-mechanická účinnost motoru
ηPř účinnost převodovky
ip převodový poměr
fo součinitel valení
ψ součinitel adheze
β úhel stoupání
∆pmax. maximální tlakový spád
Klíčová slova:
odpor proti jízdě
zrychlení lokomotivy
volba hydromotoru
trakční charakteristika
tažné síly
Obsah:
- Obsah 1
1. Zadání 2
2.1. Odpor proti jízdě 3
2.2. Odpor proti stoupání 3
2.3. Odpor proti zrychlení 3
2.4. Zrychlení lokomotivy 3
2.5. Výpočet celkové účinnosti generátoru ( čerpadla ) 3
2.6. Výpočet celkové účinnosti hydromotoru 3
2.7. Stanovení celkového převodu 4
2.8. Stanovení teoretického geometrického objemu čerpadla 4
2.9. Volba čerpadla 5
2.10. Výpočet otáček kola 5
2.11. Otáčky hydromotoru 6
2.12. Výpočet geometrického objemu hydromotoru 6
2.13. Volba hydromotoru 6
2.14. Stanovení trakční charakteristiky 7

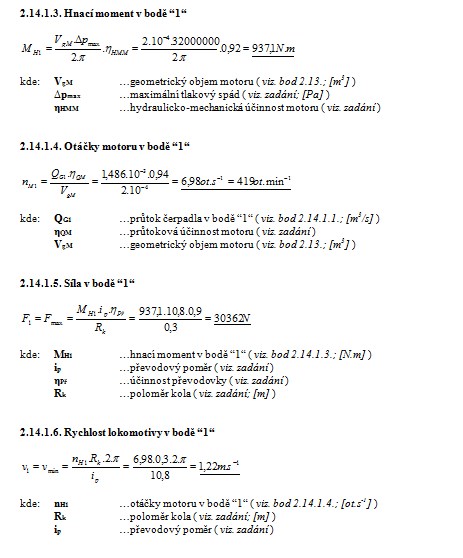

2.14.1. Stanovení parametrů v bodě “1“ 7
2.14.2. Stanovení parametrů v bodě “2“ 8
2.14.3. Stanovení parametrů v bodě “3“ 10
2.14.4. Stanovení parametrů v bodě “4“ 11

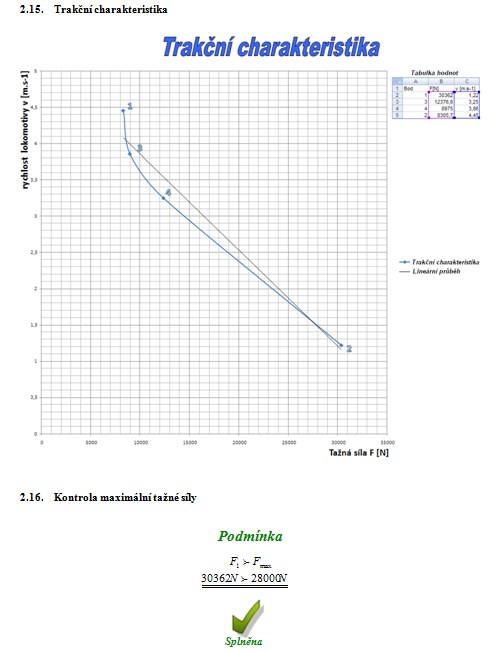

2.15. Trakční charakteristika 13
2.16. Kontrola maximální tažné síly 13
3. Závěr 14
Přílohy 15
