Výpočty technického života strojních součástí - Nehybná osa

«»
Přípona
.docx
Typ
studijní materiál
Stažené
1 x
Velikost
11,2 MB
Jazyk
český
ID projektu
10987
Poslední úprava
16.10.2017
Zobrazeno
1 120 x
Autor:
pandoras.box
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:
Zadání
Součást (nehybná osa) je provedena podle schématu. Je zatížena proměnlivým zatížením od síly F. Měřením bylo zjištěno, že statická složka napětí souvisí přímo se silou F, dynamická složka napětí je dána horním napětím cyklu h = 1,2. a součinitelem asymetrie cyklu R. Rovněž bylo zjištěno, že při přetěžování je zatěžovací dráha (závislost m a a) dána vztahem a/m= konst.

V rámci programu postupně řešte:

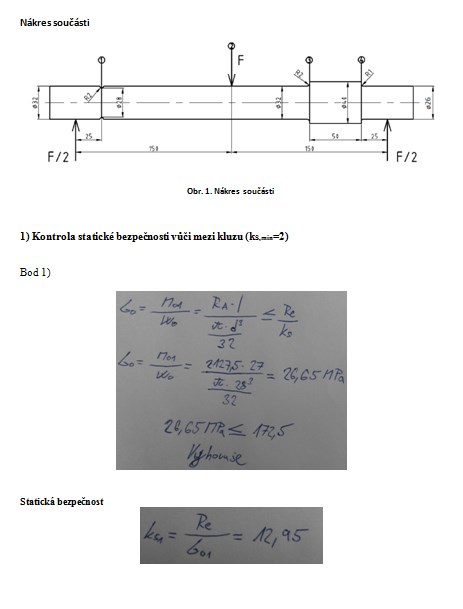

1. Kontrola statické bezpečnosti vůči mezi kluzu (kS,min = 2,0) ve všech nebezpečných průřezech. V případě nutnosti proveďte korekci max. povoleného zatížení F, se kterým dále počítejte.
2. Stanovení parametrů zátěžného cyklu ve všech nebezpečných průřezech.

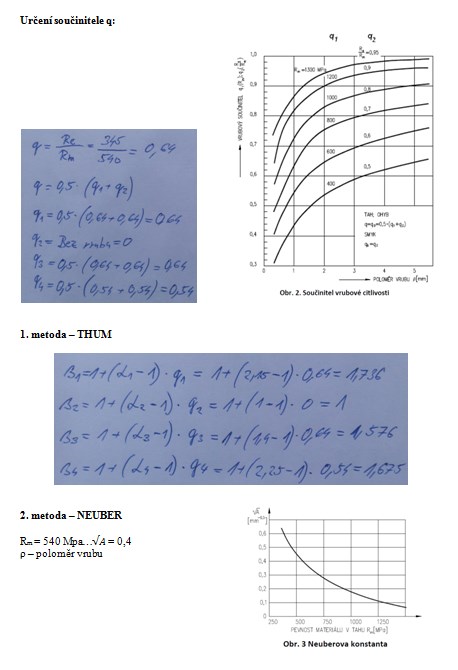

3. Stanovení vrubových součinitelů alespoň třemi metodami. Proveďte srovnání součinitelů v jednotlivých průřezech a výběr jedné metody pro následný výpočet únavové bezpečnosti.
4. Návrh parametrů Wöhlerovy křivky, stanovení korigované meze únavy součásti ve všech nebezpečných průřezech.
5. NávrhyHaighova diagramu součásti v nebezpečných průřezech, určení bezpečností k mezní křivce H-diagramu pro všechny nebezpečné průřezy.

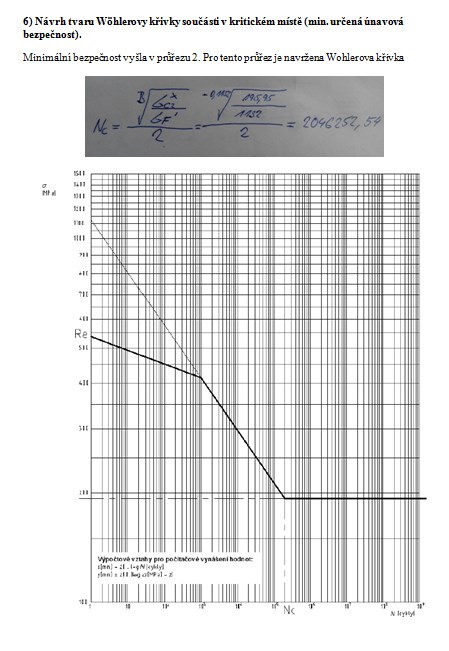

6. Návrh tvaru Wöhlerovy křivky součásti v kritickém místě (min. určená únavová bezpečnost).
7. Porovnání s minimální únavovou bezpečností kC,min = 2,0.Zhodnocení výsledků.

Klíčová slova:

technický život

strojní součásti

zátěžný cyklus

průřez

bezpečnost

Wöhlerovy křivka



Obsah:
  • 1. Kontrola statické bezpečnosti vůči mezi kluzu (kS,min = 2,0) ve všech nebezpečných průřezech. V případě nutnosti proveďte korekci max. povoleného zatížení F, se kterým dále počítejte.
    2. Stanovení parametrů zátěžného cyklu ve všech nebezpečných průřezech.
    3. Stanovení vrubových součinitelů alespoň třemi metodami. Proveďte srovnání součinitelů v jednotlivých průřezech a výběr jedné metody pro následný výpočet únavové bezpečnosti.
    4. Návrh parametrů Wöhlerovy křivky, stanovení korigované meze únavy součásti ve všech nebezpečných průřezech.
    5. NávrhyHaighova diagramu součásti v nebezpečných průřezech, určení bezpečností k mezní křivce H-diagramu pro všechny nebezpečné průřezy.
    6. Návrh tvaru Wöhlerovy křivky součásti v kritickém místě (min. určená únavová bezpečnost).
    7. Porovnání s minimální únavovou bezpečností kC,min = 2,0.Zhodnocení výsledků.
