Výpočty technického života strojních součástí - Tvorba W-křivek součásti na základě experimentu
«»
| Přípona |
Typ studijní materiál |
Stažené 1 x |
| Velikost 0,8 MB |
Jazyk český |
ID projektu 10988 |
| Poslední úprava 16.10.2017 |
Zobrazeno 986 x |
Autor: pandoras.box |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
88,2% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Pohony a převody
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:10 stran
Zadání:
Sestrojte W-křivky broušeného hřídele ø15 mm (vrubový součinitel = 1,5) namáhaného ohybem za rotace ve vysoko-cyklové oblasti na základě vyhodnocení výsledků únavových zkoušek. Mez únavy nejprve odhadněte z pevnosti materiálu a poté vyhodnoťte z naměřených dat stupňovou metodou (Staircase). Stanovte parametry mediánové W-křivky (P = 50%) a navrhněte W-křivky v časované oblasti únavové pevnosti pro zadanou menší pravděpodobnost poruchy P s riziky odhadu dolní hranice životnosti (levostranný interval spolehlivosti) =50% a 2 (dle zadání). Všechny tři křivky vykreslete do grafu.
Údaje o materiálu součásti:
Uhlíková ocel 11 500.0
Rm = 550 MPa
Re = 250 MPa
Sestrojte W-křivky broušeného hřídele ø15 mm (vrubový součinitel = 1,5) namáhaného ohybem za rotace ve vysoko-cyklové oblasti na základě vyhodnocení výsledků únavových zkoušek. Mez únavy nejprve odhadněte z pevnosti materiálu a poté vyhodnoťte z naměřených dat stupňovou metodou (Staircase). Stanovte parametry mediánové W-křivky (P = 50%) a navrhněte W-křivky v časované oblasti únavové pevnosti pro zadanou menší pravděpodobnost poruchy P s riziky odhadu dolní hranice životnosti (levostranný interval spolehlivosti) =50% a 2 (dle zadání). Všechny tři křivky vykreslete do grafu.
Údaje o materiálu součásti:
Uhlíková ocel 11 500.0
Rm = 550 MPa
Re = 250 MPa
Klíčová slova:
vroubové části
střední hodnota
napětí
parametry
w-křivka
Wöhlerovy křivky
Obsah:
- Zadání:

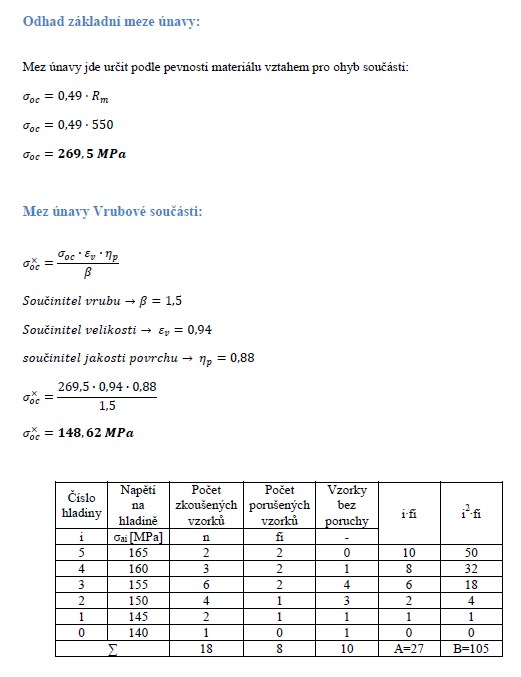

Odhad základní meze únavy:
Mez únavy Vrubové součásti:
Střední hodnota napětí na mezi únavy:
Směrodatná odchylka napětí na mezi únavy:
Výpočet pravděpodobnosti:
Parametry W-křivky pro P=50%:

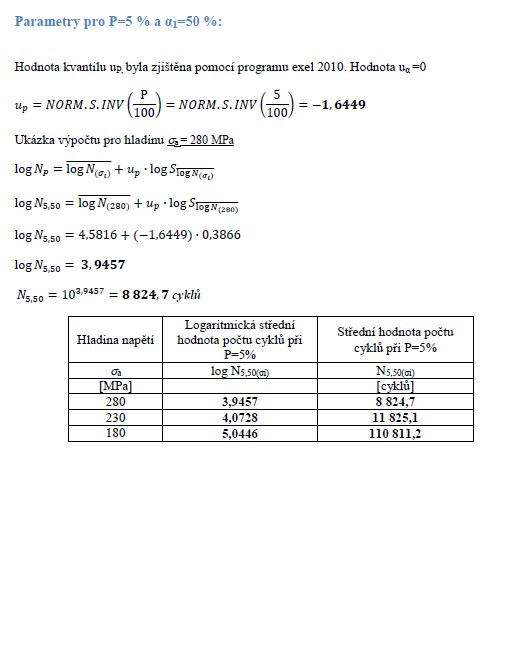

Parametry pro P=5 % a α1=50 %:
Parametry pro P=5 % a α2=5 %:

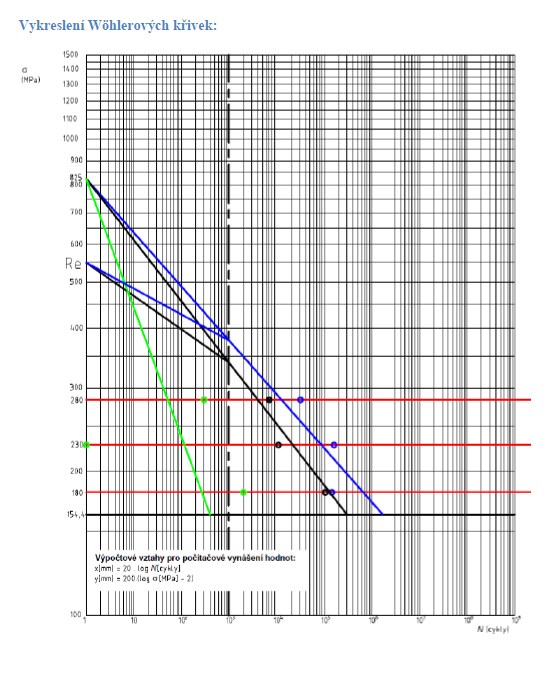

Vykreslení Wöhlerových křivek:
Závěr:
