Popis:
KONCOVÉ MĚRKY
Koncové měrky se v dílenských podmínkách používají zejména při seřizování komparač-ních měřidel a v omezeném rozsahu také pro měření rozměrů přesných strojírenských součástí.
Koncová měrka je ztělesněná míra pravoúhlého průřezu s jedním párem rovinných, navzá-jem rovnoběžných ploch, které mají schopnost přilnout k měřicím plochám jiných měrek nebo k pomocným rovinným destičkám.
Průřezy koncových měrek jsou 30 x 9 mm pro (0,5≤ ln≤10) mm a 35 x 9 mm pro (10≤ ln≤1000) mm. Koncové měrky jsou vyrobeny z vysoce jakostní oceli nebo z jiného materiálu (ke-ramika) s vysokou odolností proti otěru. Úprava povrchu měřicích ploch musí zajistit jejich snadné přilnutí. Tvrdost měřicích ploch musí být nejméně 800 HV0,5. Koeficient délkové roztažnosti kon-cových měrek z oceli musí být (11,5 ± 1,0) x 10-6 K-1, v rozsahu teplot 10°C až 30°C.

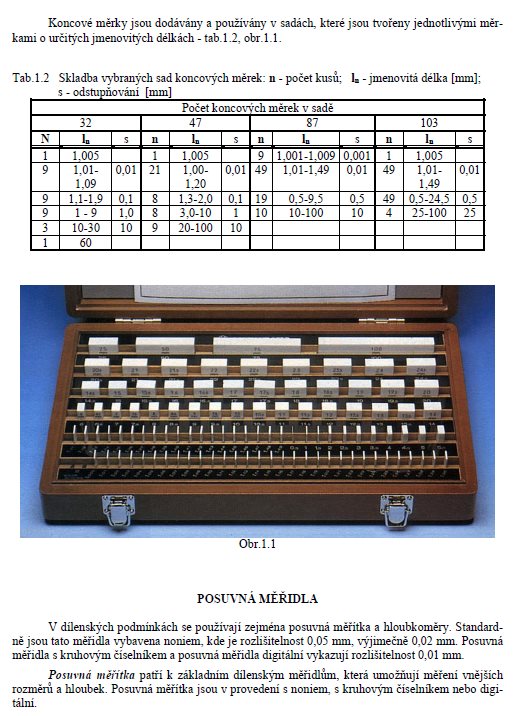

Koncové měrky se dodávají ve čtyřech třídách přesnosti K (kalibrační třída), 0, 1, 2. Pro ilustraci
jsou v tab. 1.1 uvedeny některé hodnoty parametrů přesnosti vybraných koncových měrek.
Tab.1.1 Dovolené úchylky délky te v libovolném bodě měřicí plochy a tolerance délky tv pro vybrané hodnoty jmenovitých délek koncových měrek podle ČSN EN ISO 3650
Klíčová slova:
měření
měrky
úchylkoměry
kalibry
sinusové pravítko
struktura
Obsah:
- 1 Dílenská měření

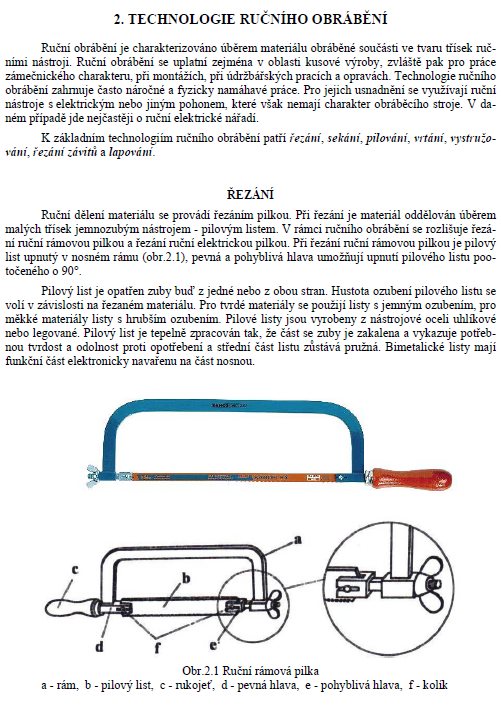

2 Technologie ručního obrábění
3 Orýsování součástí
4 Technologie strojního obrábění
5 Technologie soustružení

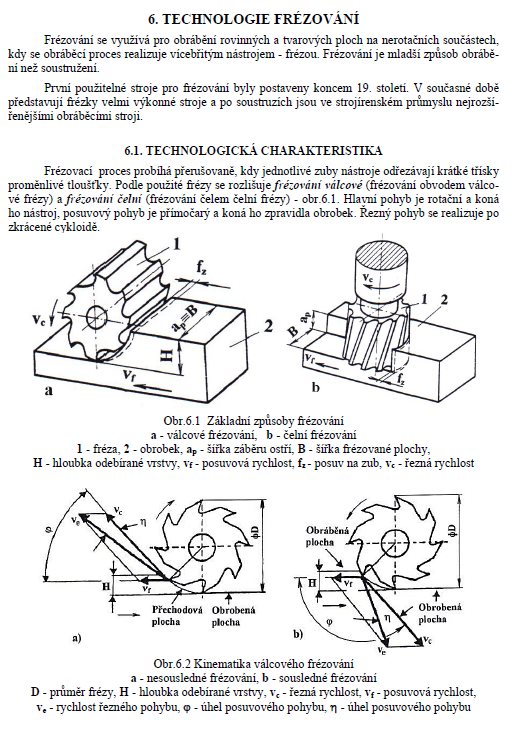

6 Technologie frézování
7 Technologie vrtání, vyhrubování,vystružování a zahlubování
