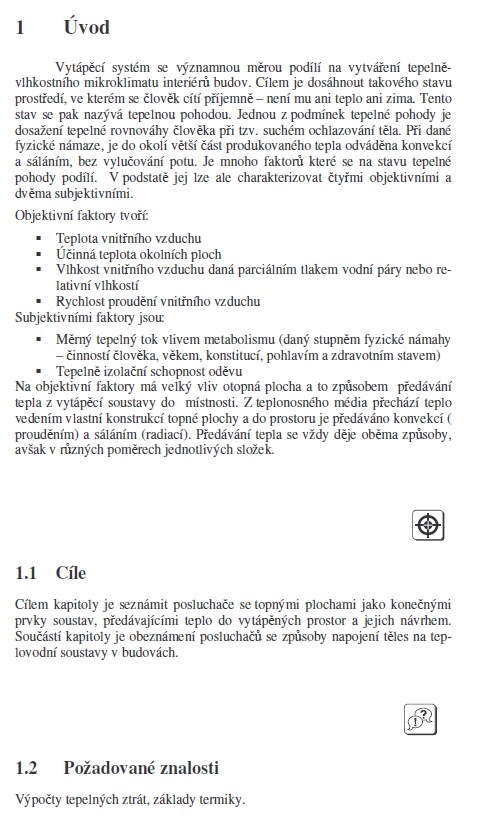

1 Úvod
Vytápěcí systém se významnou měrou podílí na vytváření tepelně-vlhkostního mikroklimatu interiérů budov. Cílem je dosáhnout takového stavu prostředí, ve kterém se Člověk cítí příjemně - není mu ani teplo ani zima. Tento stav se pak nazývá tepelnou pohodou. Jednou z podmínek tepelné pohody je dosažení tepelné rovnováhy člověka při tzv. suchém ochlazování těla. Při dané fyzické námaze, je do okolí větší část produkovaného tepla odváděna konvekcí a sáláním, bez vylučování potu. Je mnoho faktorů které se na stavu tepelné pohody podílí. V podstatě jej lze ale charakterizovat čtyřmi objektivními a dvěma subjektivními.
Objektivní faktory tvoří:
■ Teplota vnitřního vzduchu
■ Účinná teplota okolních ploch
■ Vlhkost vnitřního vzduchu daná parciálním tlakem vodní páry nebo relativní vlhkostí
■ Rychlost proudění vnitřního vzduchu
Subjektivními faktory jsou:
■ Měrný tepelný tok vlivem metabolismu (daný stupněm fyzické námahy - činností člověka, věkem, konstitucí, pohlavím a zdravotním stavem)
■ Tepelně izolační schopnost oděvu
Na objektivní faktory má velký vliv otopná plocha a to způsobem předávání tepla z vytápěcí soustavy do místnosti. Z teplonosného média přechází teplo vedením vlastní konstrukcí topné plochy a do prostoru je předáváno konvekcí (prouděním) a sáláním (radiací). Předávání tepla se vždy děje oběma způsoby, avšak v různých poměrech jednotlivých složek.
Vytápěcí systém se významnou měrou podílí na vytváření tepelně-vlhkostního mikroklimatu interiérů budov. Cílem je dosáhnout takového stavu prostředí, ve kterém se Člověk cítí příjemně - není mu ani teplo ani zima. Tento stav se pak nazývá tepelnou pohodou. Jednou z podmínek tepelné pohody je dosažení tepelné rovnováhy člověka při tzv. suchém ochlazování těla. Při dané fyzické námaze, je do okolí větší část produkovaného tepla odváděna konvekcí a sáláním, bez vylučování potu. Je mnoho faktorů které se na stavu tepelné pohody podílí. V podstatě jej lze ale charakterizovat čtyřmi objektivními a dvěma subjektivními.
Objektivní faktory tvoří:
■ Teplota vnitřního vzduchu
■ Účinná teplota okolních ploch
■ Vlhkost vnitřního vzduchu daná parciálním tlakem vodní páry nebo relativní vlhkostí
■ Rychlost proudění vnitřního vzduchu
Subjektivními faktory jsou:
■ Měrný tepelný tok vlivem metabolismu (daný stupněm fyzické námahy - činností člověka, věkem, konstitucí, pohlavím a zdravotním stavem)
■ Tepelně izolační schopnost oděvu
Na objektivní faktory má velký vliv otopná plocha a to způsobem předávání tepla z vytápěcí soustavy do místnosti. Z teplonosného média přechází teplo vedením vlastní konstrukcí topné plochy a do prostoru je předáváno konvekcí (prouděním) a sáláním (radiací). Předávání tepla se vždy děje oběma způsoby, avšak v různých poměrech jednotlivých složek.
Klíčová slova:
znalosti
topné plochy
otopná tělesa
konvektory
armatury
termostatika
Obsah:
- 1 Úvod 5
1.1 Cíle -5-
1.2 Požadované znalostí -5-
1.3 Doba potřebná ke studiu -6-
1.4 Klíčová slova -6-
1.5 Použitá terminologie -6-
2 Topné plochy 7
2.1 Způsoby sdílení tepla -7-
2.2 Otopná tělesa -7-
2.2.1 Umístění otopných těles -8-
2.2.2 Otopná tělesa článková -9-
2.2.2.1 Litinová článková tělesa -9-
2.2.2.2 Ocelová článková tělesa -10-
2.2.2.3 Tělesa ze slitin hliníku -11-
2.2.3 Desková otopná tělesa -11-
2.2.4 Trubková otopná tělesa -14-
2.2.5 Konvektory -15-
2.2.5.1 Podlahové konvektory -16-
2.2.6 Výkon konvekčních otopných těles -18-
2.2.7 Návrh otopných těles -18-
2.2.7.1 Skutečný výkon těles -19-
2.2.7.2 Návrh velikosti tělesa z ohledem na plochu prosklení -20-
2.3 Armatury otopných těles -22-
2.3.1 Armatuiy pro boční připojení otopného tělesa -22-
Uzavírací kohout -22-

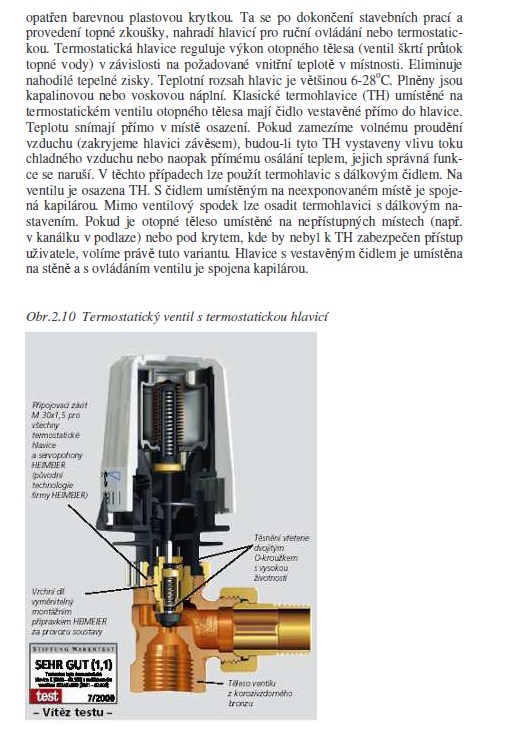

2.3.1.1 Termostatický ventil, uzavírací ventil -22-
2.3.1.2 Připojovací souprava -24-
2.3.1.3 Charakterištika termostatických ventilů -24-
2.3.1.4 Uzavírací šroubem' -26-
2.3.2 Armatury pro tělesa se spodním připojením -26-
2.3.3 Průtokový součinitel armatur -27-
2.4 Kreslení součástí zařízení -29-
2.5 Autotest -30-
3 Závěr -31-
3.1 Shrnutí -31-
3.2 Studijní prameny -31-
3.2.1 Seznam použité literatury -31-
3.2.2 Seznam doplňkové studijní literatury -31-
3.2.3 Odkazy na další studijní zdroje aprameny -31-
3.3 Klíč -31-
