Vytápění budov - Sálavé otopné plochy
«»
| Přípona |
Typ studijní materiál |
Stažené 0 x |
| Velikost 0,4 MB |
Jazyk český |
ID projektu 7445 |
| Poslední úprava 15.02.2016 |
Zobrazeno 1 031 x |
Autor: nella.grundzova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
90,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Technická zařízení budov
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:23 stran
1 Úvod
Mezi sálavé plochy řadíme i tepelně aktivované stavební konstrukce se zabudovanými teplovodními rozvody nebo elektrickými topnými kabely. Podle umístění topných prvků dělíme tento způsob vytápění na podlahový, stěnový eventuálně stropní. Bývá též nazýván vytápěním velkoplošným, což vyjadřuje požadavek na velikost volné plochy využívané stavební konstrukce.
Cílem vytápění je dosáhnout příznivého interního klimatu při minimální spotiebé energie (paliva). Subjektivní pocit tepelné pohody je přímo závislý na teplotě vzduchu a ploch ohraničujících vytápěný prostor - místnost pobytu. U velkoplošných převážně sálavých topných systémů dojde tepelnou aktivací stavební konstrukce ke zvýšení její povrchové teploty. To umožňuje vytápět prostor na nižší teplotu vzduchu, při zachování stejného pocitu tepelné pohody. Snížení teploty vzduchu o 1°C může přinést až 3% úsporu primární energie.
Velkoplošné vytápěcí plochy pracují s nižší teplotou topné vody než je tomu u systémů s otopnými tělesy. Jejich využití dnes narůstá ve spojení s nízkoteplotními zdroji tepla mezi které zařadíme kondenzační kotle, tepelná čerpadla či podporu vytápění solární technikou. Moderní architektura klade v současné době vysoké nároky na přirozený a hospodárný způsob vytápění objektů. Společným znakem je prosklení, světlost a čisté linie interiéru, jako i požadavek úsporného vytápění. Pro vytápění moderních budov si stále větší oblibu získává nízkoteplotní teplovodní podlahové vytápění, které je dnes ve světě pokládáno zajeden z nejprogresivnějších způsobů vytápění.
1.1 Cíle
Cílem kapitoly je seznámit posluchače se způsobem převážně sálavého vytápění, kdy jsou topnými plochami tepelně aktivované stavební konstrukce. Pozornost věnována především systémům podlahového vytápění se zabudovanými trubními rozvody.
Mezi sálavé plochy řadíme i tepelně aktivované stavební konstrukce se zabudovanými teplovodními rozvody nebo elektrickými topnými kabely. Podle umístění topných prvků dělíme tento způsob vytápění na podlahový, stěnový eventuálně stropní. Bývá též nazýván vytápěním velkoplošným, což vyjadřuje požadavek na velikost volné plochy využívané stavební konstrukce.
Cílem vytápění je dosáhnout příznivého interního klimatu při minimální spotiebé energie (paliva). Subjektivní pocit tepelné pohody je přímo závislý na teplotě vzduchu a ploch ohraničujících vytápěný prostor - místnost pobytu. U velkoplošných převážně sálavých topných systémů dojde tepelnou aktivací stavební konstrukce ke zvýšení její povrchové teploty. To umožňuje vytápět prostor na nižší teplotu vzduchu, při zachování stejného pocitu tepelné pohody. Snížení teploty vzduchu o 1°C může přinést až 3% úsporu primární energie.
Velkoplošné vytápěcí plochy pracují s nižší teplotou topné vody než je tomu u systémů s otopnými tělesy. Jejich využití dnes narůstá ve spojení s nízkoteplotními zdroji tepla mezi které zařadíme kondenzační kotle, tepelná čerpadla či podporu vytápění solární technikou. Moderní architektura klade v současné době vysoké nároky na přirozený a hospodárný způsob vytápění objektů. Společným znakem je prosklení, světlost a čisté linie interiéru, jako i požadavek úsporného vytápění. Pro vytápění moderních budov si stále větší oblibu získává nízkoteplotní teplovodní podlahové vytápění, které je dnes ve světě pokládáno zajeden z nejprogresivnějších způsobů vytápění.
1.1 Cíle
Cílem kapitoly je seznámit posluchače se způsobem převážně sálavého vytápění, kdy jsou topnými plochami tepelně aktivované stavební konstrukce. Pozornost věnována především systémům podlahového vytápění se zabudovanými trubními rozvody.
Klíčová slova:
otopné plochy
konstrukce
podlahové krytiny
teplota
vytápění
Obsah:
- 1 Úvod -5-
1.1 Cíle -5-
1.2 Požadované znalostí -5-
1.3 Doba potřebná ke studiu -5-
1.4 Klíčová slova -6-
1.5 Použitá terminologie -6-
2 Sálavé otopné plochy -7-
2.1.1 Základní rozdělení otopných ploch zabudovaných ve stavebních konstrukcích -7-
2.1.2 Teplovodní podlahové vytápěcí systémy -7-
2.1.2.1 Rozdělení podle druhu konstrukce podlahového vytápění (ČSN EN 1264) -7-
2.1.3 Soustavy s trubkami v roznášecí vrstvě -8-
2.1.3.1 Základní trubní materiály -8-

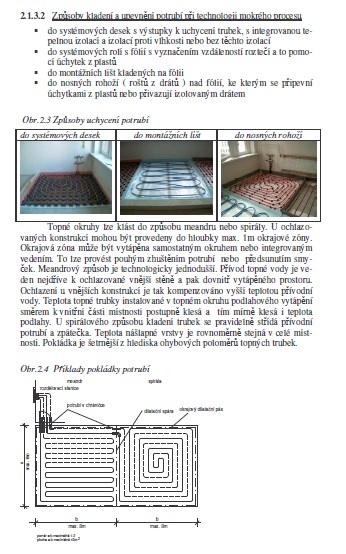

2.1.3.2 Způsoby kladení a upevnění potrubí při technologii mokrého procesu -9-
2.1.4 Technické zásady návrhu a provádění -10-
2.1.4.1 Maximální teploty povrchu podlah -10-
2.1.4.2 Nejnižší tepelný odpor izolačních vrstev -10-
2.1.4.3 Dilatační celky -10-
2.1.4.4 Rozteče a délky trubních okruhů -11-
2.1.4.5 Rozdělovači stanice -11-
2.1.4.6 Potěry a krytí potrubí -12-
2.1.4.7 Podlahové krytiny -13-
2.1.4.8 Zkoušky podlahového vytápění -13-
2.1.5 Výpočet hustoty tepelného toku podlahového vytápění soustav s trubkami v roznášecí vrstvě -13-
2.1.5.1 Postup výpočtu dle Kollmara -13-
Součinitel -13-
Tepelná propustnost vrstvy nad trubkami -14-
Tepelná propustnost vrstvy pod trubkami -14-
Teplota povrchu podlahy -14-
Hustota tepelné toku (měrný tepelný výkon) -15-
2.1.5.2 Sdílení tepla z povrchu otopné plochy -15-

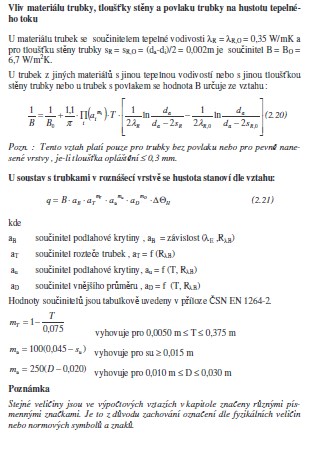

2.1.5.3 Stanovení hustoty tepelného toku dle ČSN EN 1264-2,3 17
2.2 Systémy stěnového vytápění -19-
3 Závěr -23-
3.1 Shrnutí -23-
3.1.1 Seznam použité literatury -23-
3.1.2 Odkazy na další studijní zdroje a prameny -23-
