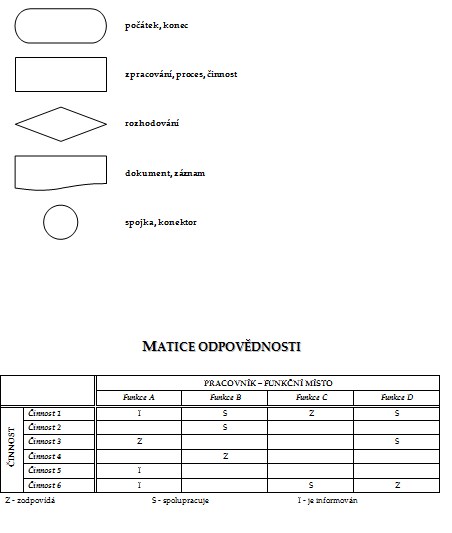

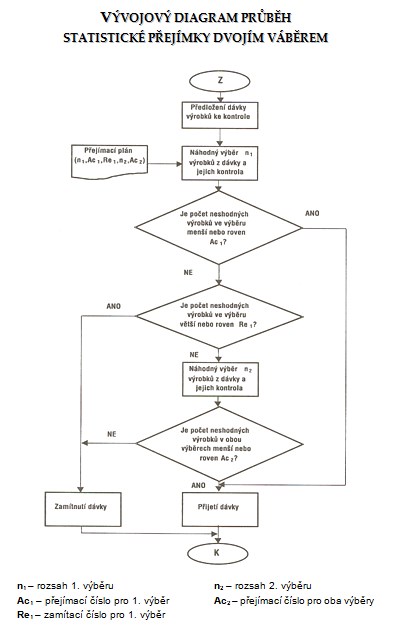

Vývojové diagramy

ÚČEL A POUŽITÍ VÝVOJOVÉHO DIAGRAMU

• Slouží k názornému zobrazení posloupnosti procesů.
• Je vhodným nástrojem pro analýzu procesu, zejména pro:
- analýzu jednotlivých kroků a rozhodovacích uzlů,
- identifikaci oblastí, kde mohou vznikat problémy,
- pro optimalizaci rozmístění kontrolních míst,
- identifikaci nadbytečných nebo chybějících činností,
- srovnání skutečného a ideálního průběhu procesů a navržení zlepšení.

ZÁKLADNÍ TYPY VÝVOJOVÝCH DIAGRAMŮ

• Lineární vývojový diagram.
• Vývojový diagram vstup/výstup.
• Integrovaný vývojový diagram.
