Vzorové typy příkladů - Části strojů
«»
| Přípona .doc |
Typ studijní materiál |
Stažené 0 x |
| Velikost 0,3 MB |
Jazyk český |
ID projektu 12122 |
| Poslední úprava 28.05.2018 |
Zobrazeno 897 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
8 Kreditů - kvalita:
84,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Technická univerzita v Liberci
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:15 stran

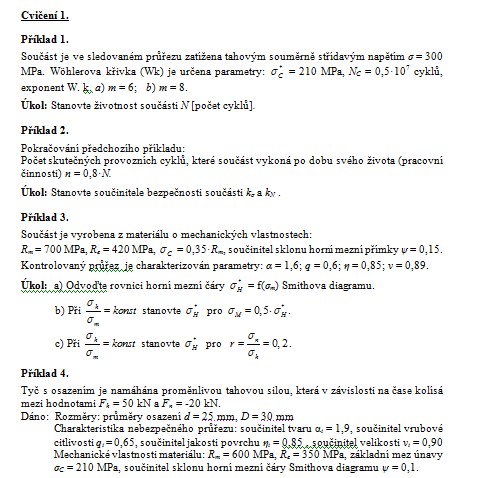

Cvičení 1.
Příklad 1.
Součást je ve sledovaném průřezu zatížena tahovým souměrně střídavým napětím σ = 300 MPa. Wöhlerova křivka (Wk) je určena parametry: = 210 MPa, NC = 0,5•107 cyklů, exponent W. k. a) m = 6; b) m = 8.
Úkol: Stanovte životnost součásti N [počet cyklů].
Příklad 2.
Pokračování předchozího příkladu:
Počet skutečných provozních cyklů, které součást vykoná po dobu svého života (pracovní činnosti) n = 0,8•N.
Úkol: Stanovte součinitele bezpečnosti součásti kσ a kN .
Příklad 1.
Součást je ve sledovaném průřezu zatížena tahovým souměrně střídavým napětím σ = 300 MPa. Wöhlerova křivka (Wk) je určena parametry: = 210 MPa, NC = 0,5•107 cyklů, exponent W. k. a) m = 6; b) m = 8.
Úkol: Stanovte životnost součásti N [počet cyklů].
Příklad 2.
Pokračování předchozího příkladu:
Počet skutečných provozních cyklů, které součást vykoná po dobu svého života (pracovní činnosti) n = 0,8•N.
Úkol: Stanovte součinitele bezpečnosti součásti kσ a kN .
Klíčová slova:
části strojů
pružina
mechanické vlastnosti
tahová sila
ozubené soukolí
Obsah:
- Cvičení 1.

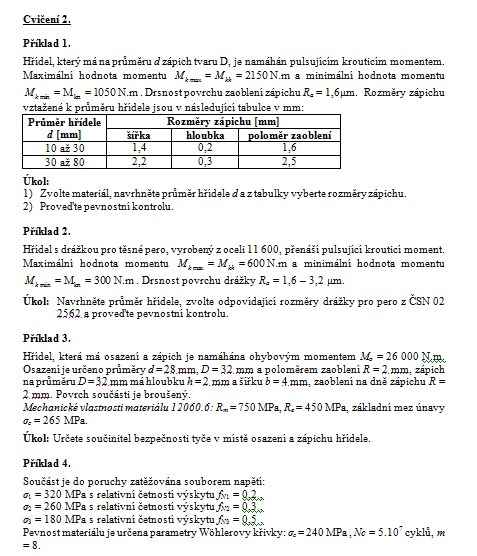

Cvičení 2.
Cvičení 3.
Cvičení 4.
Cvičení 5.
Cvičení 6.
Cvičení 7.
Cvičení 8.

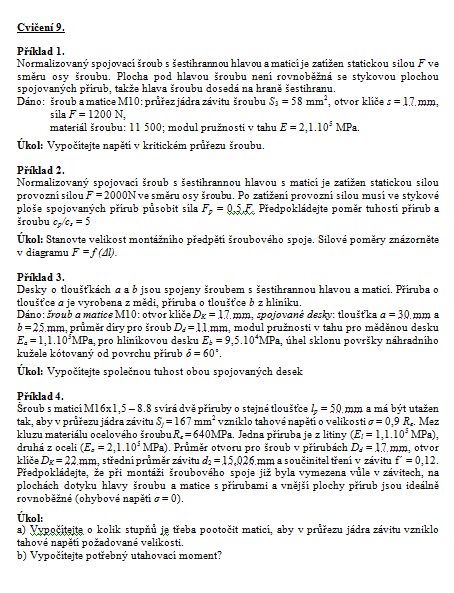

Cvičení 9.
Cvičení 10.
Cvičení 11.
Cvičení 12.
Cvičení 13.

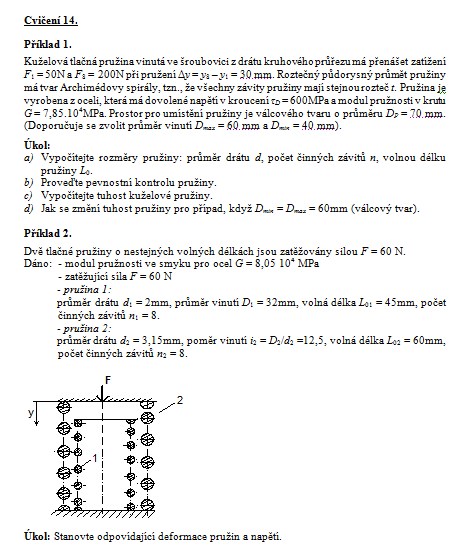

Cvičení 14.
