Způsoby kreslení stavebních konstrukcí
«»
| Přípona |
Typ studijní materiál |
Stažené 1 x |
| Velikost 2,1 MB |
Jazyk český |
ID projektu 12475 |
| Poslední úprava 09.08.2018 |
Zobrazeno 723 x |
Autor: snoopydogg |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
90,5% -
Stáhni
- Přidej na srovnání
- Univerzita:Mendelova univerzita v Brně
- Fakulta:Lesnická a dřevařská fakulta
- Kategorie:Technika » Stavebnictví
- Předmět:Pozemní stavby v krajině
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:25 stran
1. Základní pravidla tvorby výkresů
Stavební výkresy slouží:
• k určení tvaru, velikosti, polohy a dalších vzájemných vztahů jednotlivých stavebních prvků, konstrukcí a objektů,
• k určení technických vlastností konstrukcí, tak aby splnily technické požadavky
Výkresy stavebních objektů musí být jednoznačné, úplné, zřetelné a přehledné. Výkresy musí splňovat nároky nejen na obsahovou stránku, ale i na formální jakost výkresů, mezi něž patří vhodná volba formátu výkresu, měřítka zobrazovaných objektů, rozmístění prvků výkresu apod.
1.1. Umístění zobrazení a popisů na výkrese

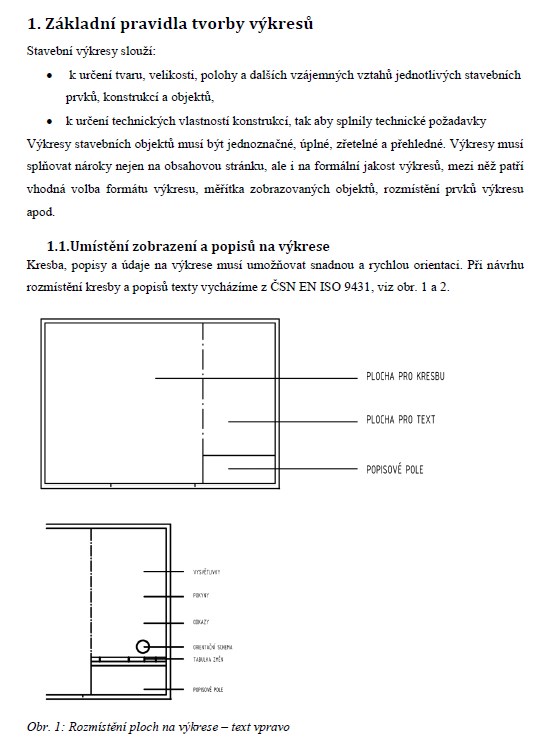

Kresba, popisy a údaje na výkrese musí umožňovat snadnou a rychlou orientaci. Při návrhu rozmístění kresby a popisů texty vycházíme z ČSN EN ISO 9431, viz obr. 1 a 2.
Stavební výkresy slouží:
• k určení tvaru, velikosti, polohy a dalších vzájemných vztahů jednotlivých stavebních prvků, konstrukcí a objektů,
• k určení technických vlastností konstrukcí, tak aby splnily technické požadavky
Výkresy stavebních objektů musí být jednoznačné, úplné, zřetelné a přehledné. Výkresy musí splňovat nároky nejen na obsahovou stránku, ale i na formální jakost výkresů, mezi něž patří vhodná volba formátu výkresu, měřítka zobrazovaných objektů, rozmístění prvků výkresu apod.
1.1. Umístění zobrazení a popisů na výkrese
Kresba, popisy a údaje na výkrese musí umožňovat snadnou a rychlou orientaci. Při návrhu rozmístění kresby a popisů texty vycházíme z ČSN EN ISO 9431, viz obr. 1 a 2.
Klíčová slova:
tvorba výkresu
kótování
staničení
odkazové čáry
stavební hmoty
pozemní stavby
Obsah:
- Obsah
1. Základní pravidla tvorby výkresů 3
1.1. Umístění zobrazení a popisů na výkrese 3
1.2. Orientace na výkresu 6
1.3. Formáty výkresů 7
2 Typy čar a jejich použití 9
2.1. Možnosti použití jednotlivých typů čar dle ČSN ISO 128-23 9
3 Kótování 11
3.1. Délkové kótování 12

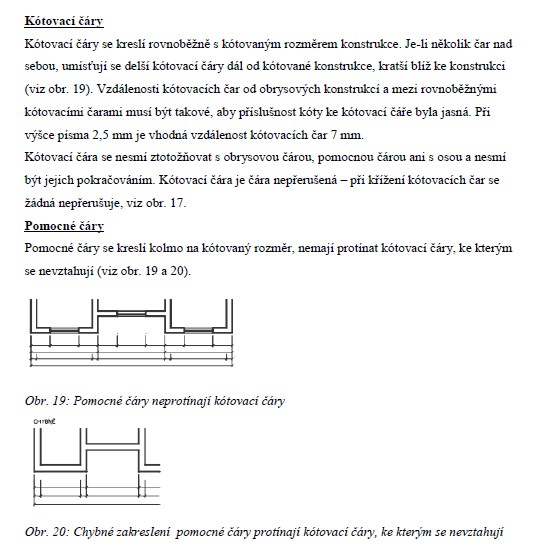

3.1.1 Kótovací a pomocné čáry 12
3.1.2 Hraničící úsečky a šipky 14
3.1.3 Umístění textu kót 15
3.2. Staničení 18
3.3. Výškové kótování 19
4 Odkazové čáry 20

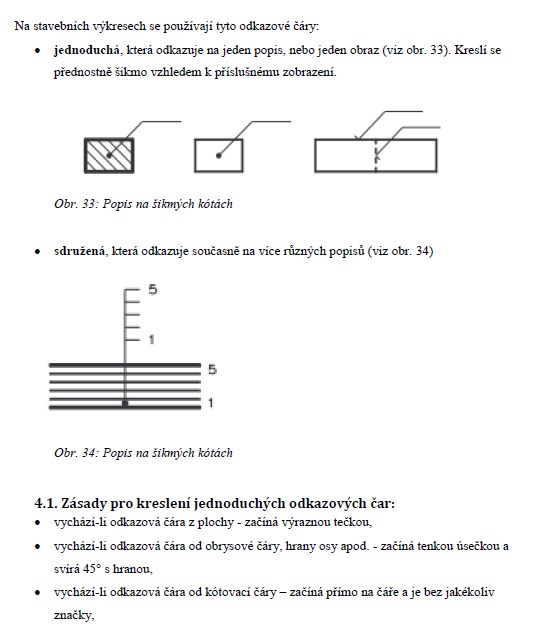

4.1. Zásady pro kreslení jednoduchých odkazových čar: 21
4.2. Zásady pro kreslení sdružených odkazových čar: 23
5 Označování stavebních hmot (materiálů) v řezech 24
6 Normy pro kreslení jednotlivých inženýrských a pozemních staveb 25
