Mikropočítače a PLC

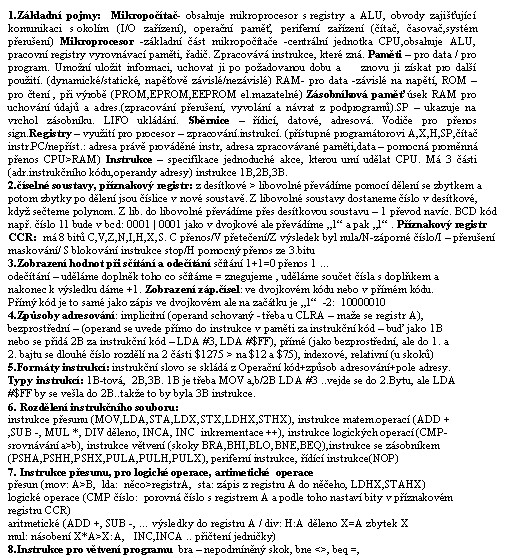

1. Základní pojmy: Mikropočítač- obsahuje mikroprocesor s registry a ALU, obvody zajišťující komunikaci s okolím (I/O zařízení), operační paměť, periferní zařízení (čítač, časovač,systém přerušení) Mikroprocesor -základní část mikropočítače -centrální jednotka CPU,obsahuje ALU, pracovní registry vyrovnávací paměti, řadič. Zpracovává instrukce, které zná. Paměti – pro data / pro program. Umožní uložit informaci, uchovat ji po požadovanou dobu a znovu ji získat pro další použití. (dynamické/statické, napěťově závislé/nezávislé) RAM- pro data -závislé na napětí, ROM – pro čtení , při výrobě (PROM,EPROM,EEPROM el.mazatelné) Zásobníková paměť úsek RAM pro uchování údajů a adres.(zpracování přerušení, vyvolání a návrat z podprogramů).SP – ukazuje na vrchol zásobníku. LIFO ukládání. Sběrnice – řídicí, datové, adresová. Vodiče pro přenos sign.

2. Číselné soustavy, příznakový registr: z desítkové > libovolné převádíme pomocí dělení se zbytkem a potom zbytky po dělení jsou číslice v nové soustavě. Z libovolné soustavy dostaneme číslo v desítkové, když sečteme polynom. Z lib. do libovolné převádíme přes desítkovou soustavu – 1 převod navíc. BCD kód...
