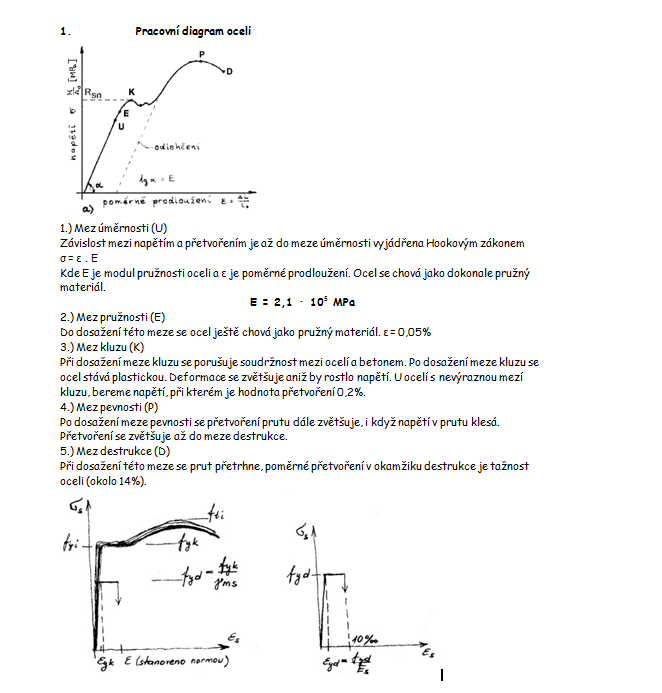

1. Pracovní diagram oceli
1.) Mez úměrnosti (U)
Závislost mezi napětím a přetvořením je až do meze úměrnosti vyjádřena Hookovým zákonem
σ = ε . E
Kde E je modul pružnosti oceli a ε je poměrné prodloužení. Ocel se chová jako dokonale pružný materiál.
E = 2,1 • 105 MPa
2.) Mez pružnosti (E)
Do dosažení této meze se ocel ještě chová jako pružný materiál. ε = 0,05%
3.) Mez kluzu (K)
Při dosažení meze kluzu se porušuje soudržnost mezi ocelí a betonem. Po dosažení meze kluzu se ocel stává plastickou. Deformace se zvětšuje aniž by rostlo napětí. U ocelí s nevýraznou mezí kluzu, bereme napětí, při kterém je hodnota přetvoření 0,2%.
4.) Mez pevnosti (P)
Po dosažení meze pevnosti se přetvoření prutu dále zvětšuje, i když napětí v prutu klesá. Přetvoření se zvětšuje až do meze destrukce.
5.) Mez destrukce (D)
Při dosažení této meze se prut přetrhne, poměrné přetvoření v okamžiku destrukce je tažnost oceli (okolo 14%).
1.) Mez úměrnosti (U)
Závislost mezi napětím a přetvořením je až do meze úměrnosti vyjádřena Hookovým zákonem
σ = ε . E
Kde E je modul pružnosti oceli a ε je poměrné prodloužení. Ocel se chová jako dokonale pružný materiál.
E = 2,1 • 105 MPa
2.) Mez pružnosti (E)
Do dosažení této meze se ocel ještě chová jako pružný materiál. ε = 0,05%
3.) Mez kluzu (K)
Při dosažení meze kluzu se porušuje soudržnost mezi ocelí a betonem. Po dosažení meze kluzu se ocel stává plastickou. Deformace se zvětšuje aniž by rostlo napětí. U ocelí s nevýraznou mezí kluzu, bereme napětí, při kterém je hodnota přetvoření 0,2%.
4.) Mez pevnosti (P)
Po dosažení meze pevnosti se přetvoření prutu dále zvětšuje, i když napětí v prutu klesá. Přetvoření se zvětšuje až do meze destrukce.
5.) Mez destrukce (D)
Při dosažení této meze se prut přetrhne, poměrné přetvoření v okamžiku destrukce je tažnost oceli (okolo 14%).
Klíčová slova:
úměrnost
pružnost
pevnost
destrukce
únosnost
průřez
zeď
Obsah:
- 1. Pracovní diagram oceli
1.) Mez úměrnosti (U)
2.) Mez pružnosti (E)
3.) Mez kluzu (K)
4.) Mez pevnosti (P)
5.) Mez destrukce (D)
8. Rozdělení mezních stavů, jaké znáte mezní stavy, vysvětlete princip metodiky kmezních stavů.
12. Nakreslete rozdělení přetvoření, napětí a velikosti vnitřních sil pro průřez tvaru „T“, když neutrálná osa prochází žebrem a když prochází deskou.
18. Popište postup návrhu smykové výztuže zjednodušenou (standardní) metodou, tj. stanovte únosnost tlakové a tahové diagonály.
22. Nakreslete průběhy napětí v průřezu z prostého betonu od zatížení normálovou silou a momentem,

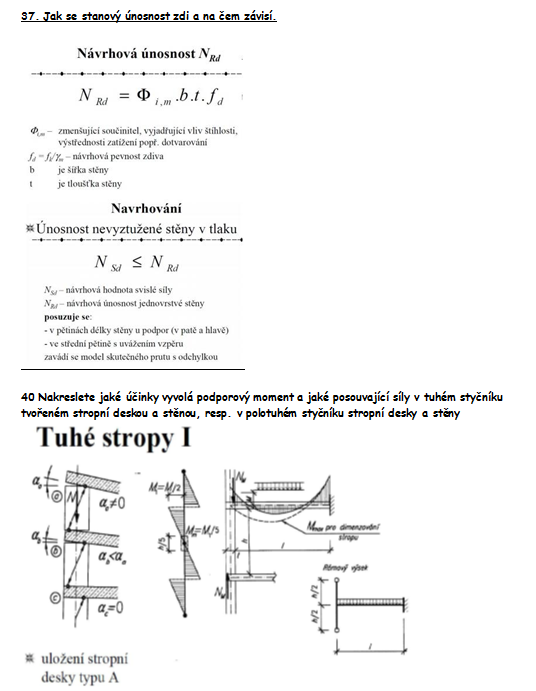

37. Jak se stanový únosnost zdi a na čem závisí.
40 Nakreslete jaké účinky vyvolá podporový moment a jaké posouvající síly v tuhém styčníku tvořeném stropní deskou a stěnou, resp. v polotuhém styčníku stropní desky a stěny
35. Jak se projeví ztužení rámové konstrukce na průběhu momentů od účinků II. řádu, (rámy ztužené stěnou, měkká neztužené sloupy).
45. Na čem závisí šířka trhliny u ŽB průřezu.
