Testy a správné odpovědi - Bezpečnost v elektrotechnice

«»
Přípona
.pdf
Typ
testy
Stažené
44 x
Velikost
0,7 MB
Jazyk
český
ID projektu
11257
Poslední úprava
18.12.2017
Zobrazeno
2 110 x
Autor:
pandoras.box
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

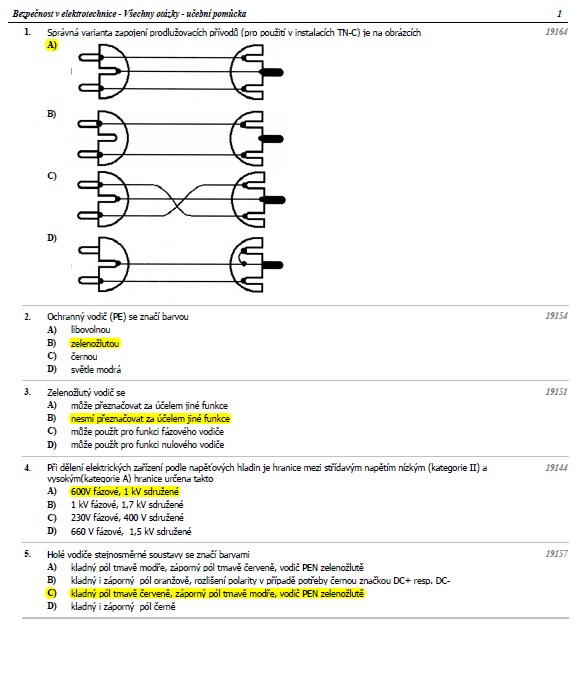

1. Správná varianta zapojení prodlužovacích přívodů (pro použití v instalacích TN-C) je na obrázcích
A)...
B)...
C)...
D)...

2. Ochranný vodič (PE) se značí barvou
A) libovolnou
B) zelenožlutou
C) černou
D) světle modrá

3. Zelenožlutý vodič se
A) může přeznačovat za účelem jiné funkce
B) nesmí přeznačovat za účelem jiné funkce
C) může použít pro funkci fázového vodiče
D) může použít pro funkci nulového vodiče

4. Při dělení elektrických zařízení podle napěťových hladin je hranice mezi střídavým napětím nízkým (kategorie II) a vysokým(kategorie A) hranice určena takto
A) 600V fázové, 1 kV sdružené
B) 1 kV fázové, 1,7 kV sdružené
C) 230V fázové, 400 V sdružené
D) 660 V fázové, 1,5 kV sdružené

5. Holé vodiče stejnosměrné soustavy se značí barvami
A) kladný pól tmavě modře, záporný pól tmavě červeně, vodič PEN zelenožlutě
B) kladný i záporný pól oranžově, rozlišení polarity v případě potřeby černou značkou DC+ resp. DC
C) kladný pól tmavě červeně, záporný pól tmavě modře, vodič PEN zelenožlutě
D) kladný i záporný pól černě

Klíčová slova:

elektrotechnika

bezpečnost

ochranný vodič

zelenožlutý vodič

stejnosměrná soustava

síť

závitové pojistky



Obsah:
  • 1. Správná varianta zapojení prodlužovacích přívodů (pro použití v instalacích TN-C) je na obrázcích
    2. Ochranný vodič (PE) se značí barvou
    3. Zelenožlutý vodič se
    4. Při dělení elektrických zařízení podle napěťových hladin je hranice mezi střídavým napětím nízkým (kategorie II) a vysokým(kategorie A) hranice určena takto
    5. Holé vodiče stejnosměrné soustavy se značí barvami
    6. Síť vyobrazená na obrázku je síť:
    7. Sdělovač (signálka) zelené barvy má význam
    8. Modré tlačítko má obecně význam
    9. Svorka s označením nebo PE
    10. Jak se připojují pojistkové spodky závitových pojistek ?
    ...
    ...
    ...

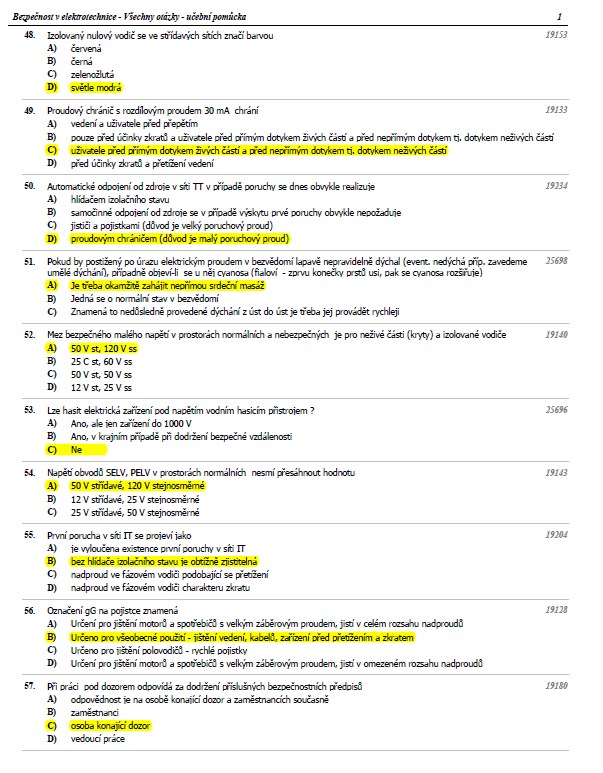

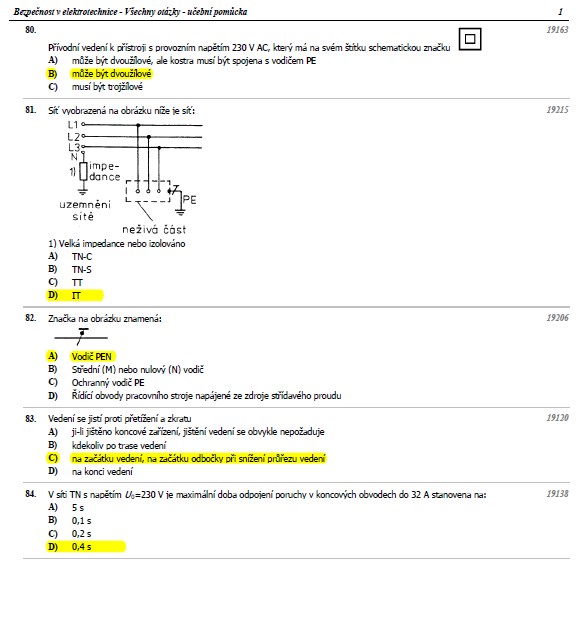

    84. V síti TN s napětím U 0 =230 V je maximální doba odpojení poruchy v koncových obvodech do 32 A stanovena na:
    85. Označte podle kterého obrázku (kterých obrázků) nesmí být provedeno připojení zásuvek 230 V AC a spotřebičů, které bylo provedeno v roce 1995
    86. Tlačítko nouzového vypnutí, zastavení má mít barvu
    87. Označení SELV se používá
    88. Kterými hasicími přístroji je možné hasit bezpečně vypnuté elektrické zařízení ?
    89. Označení aM na pojistce znamená
    90. Při poskytování nepřímé srdeční masáži platí
    91. Označení PELV se používá
    92. Jako síť TN-C se označuje síť, která:
    93. Značka na obrázku znamená:
