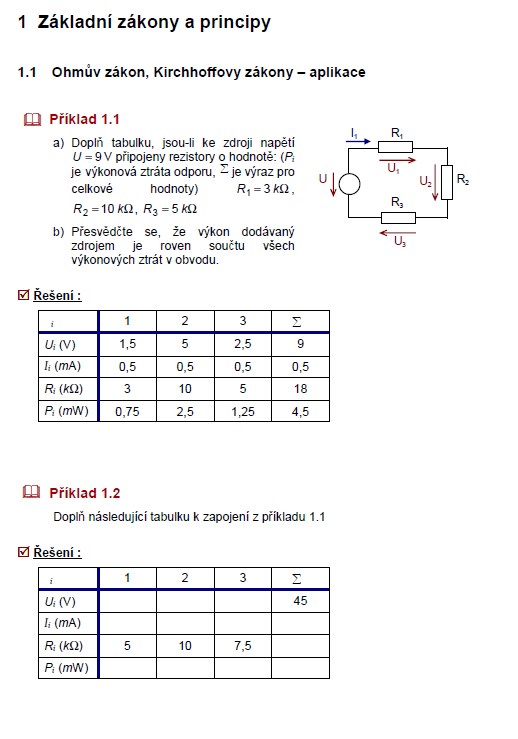

1 Základní zákony a principy
1.1 Ohmův zákon, Kirchhoffovy zákony - aplikace
Příklad 1.1
a) Doplň tabulku, jsou-li ke zdroji napětí
U = 9 V připojeny rezistory o hodnotě: (Pi
je výkonová ztráta odporu, Σ je výraz pro
celkové hodnoty) R1 = 3 kW ,
R2 = 10 kW, R3 = 5 kW
b) Přesvědčte se, že výkon dodávaný
zdrojem je roven součtu všech
výkonových ztrát v obvodu.
Příklad 1.2
Doplň následující tabulku k zapojení z příkladu 1.1
Příklad 1.3
Doplň následující tabulku k zapojení z příkladu 1.1
Příklad 1.4
a) Doplň následující tabulku, jsou-li ke zdroji napětí připojeny paralelně
rezistory o hodnotě: (Pi je výkonová ztráta odporu, Σ je výraz pro celkové
hodnoty) R1 = 10 kW , R2 = 2 kW, R3 = 1kW , U = 9 V
b) Přesvědčte se, že výkon dodávaný zdrojem je roven součtu všech
výkonových ztrát v obvodu.
Příklad 1.5
Doplň následující tabulku k zapojení na obr. 1, jsou-li ke zdroji napětí U = 24 V
připojeny do série dvě dvojice paralelně zapojených rezistorů o hodnotě:
R1 = 100 W
R2 = 250 W
R3 = 350 W
R4 = 200 W
1.1 Ohmův zákon, Kirchhoffovy zákony - aplikace
Příklad 1.1
a) Doplň tabulku, jsou-li ke zdroji napětí
U = 9 V připojeny rezistory o hodnotě: (Pi
je výkonová ztráta odporu, Σ je výraz pro
celkové hodnoty) R1 = 3 kW ,
R2 = 10 kW, R3 = 5 kW
b) Přesvědčte se, že výkon dodávaný
zdrojem je roven součtu všech
výkonových ztrát v obvodu.
Příklad 1.2
Doplň následující tabulku k zapojení z příkladu 1.1
Příklad 1.3
Doplň následující tabulku k zapojení z příkladu 1.1
Příklad 1.4
a) Doplň následující tabulku, jsou-li ke zdroji napětí připojeny paralelně
rezistory o hodnotě: (Pi je výkonová ztráta odporu, Σ je výraz pro celkové
hodnoty) R1 = 10 kW , R2 = 2 kW, R3 = 1kW , U = 9 V
b) Přesvědčte se, že výkon dodávaný zdrojem je roven součtu všech
výkonových ztrát v obvodu.
Příklad 1.5
Doplň následující tabulku k zapojení na obr. 1, jsou-li ke zdroji napětí U = 24 V
připojeny do série dvě dvojice paralelně zapojených rezistorů o hodnotě:
R1 = 100 W
R2 = 250 W
R3 = 350 W
R4 = 200 W
