Dopravní a manipulační zařízení - řešené příklady

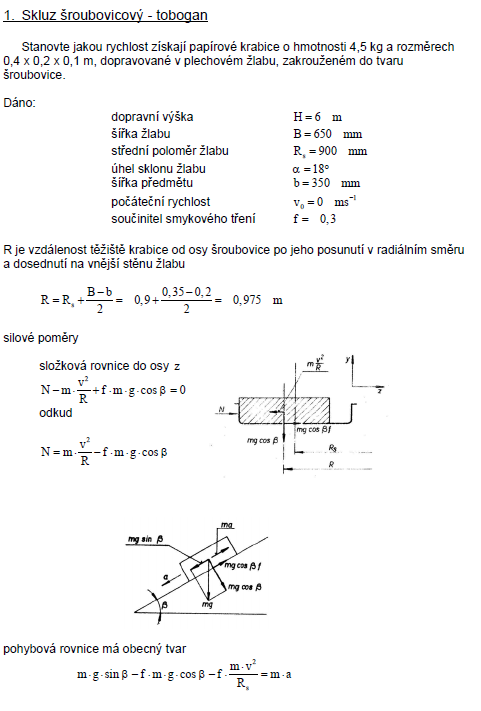

1. Skluz šroubovicový - tobogan
Stanovte jakou rychlost získají papírové krabice o hmotnosti 4,5 kg a rozměrech
0,4 x 0,2 x 0,1 m, dopravované v plechovém žlabu, zakrouženém do tvaru
šroubovice.

Dáno:
dopravní výška H = 6 m
šířka žlabu B = 650 mm
střední poloměr žlabu s R = 900 mm
úhel sklonu žlabu α =18°
šířka předmětu b = 350 mm
počáteční rychlost 1
0 v = 0 ms−
součinitel smykového tření f = 0,3

2. Gravitační válečková trať a skluz
Vypočtěte hlavní parametry gravitační válečkové tratě o délce L =12 m , která dopravuje papírové krabice o rozměrech 0,5 × 0,4 × 0,3 m a hmotnosti p m = 14,6 kg . Válečková trať je ukončena přímým skluzem, který slouží k samovolnému zabrždění krabic.

počáteční rychlost krabic -1 0 v = 0,3m s
dopravní výška je h = 3m
rozteč válečků t = 0,15 m
součinitel valivého odporu e = 0,001m
součinitel čepového tření cf = 0,02
poloměr čepu cr = 0,01m
součinitel tření papír-plech f = 0, 28
