Návrh a výpočet převodu pomocí klínového řemene
«»
| Přípona .docx |
Typ výpočet |
Stažené 11 x |
| Velikost 0,4 MB |
Jazyk český |
ID projektu 6525 |
| Poslední úprava 07.09.2015 |
Zobrazeno 7 095 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
90,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Mechanika
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:12 stran

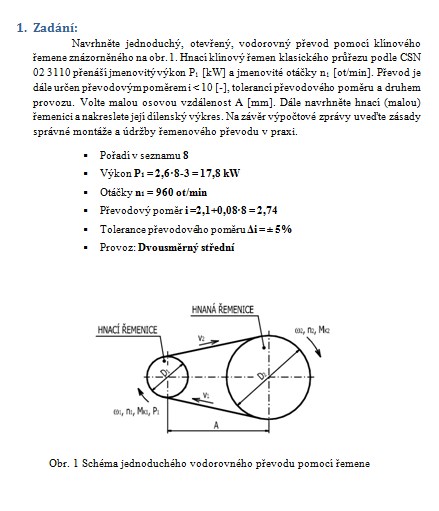

1. Zadání:
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr. 1. Hnací klínový řemen klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem i < 10 [-], tolerancí převodového poměru a druhem provozu. Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
• Pořadí v seznamu 8
• Výkon P1 = 2,6•8-3 = 17,8 kW
• Otáčky n1 = 960 ot/min
• Převodový poměr i =2,1+0,08•8 = 2,74
• Tolerance převodového poměru Δi = ± 5%
• Provoz: Dvousměrný střední
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr. 1. Hnací klínový řemen klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem i < 10 [-], tolerancí převodového poměru a druhem provozu. Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
• Pořadí v seznamu 8
• Výkon P1 = 2,6•8-3 = 17,8 kW
• Otáčky n1 = 960 ot/min
• Převodový poměr i =2,1+0,08•8 = 2,74
• Tolerance převodového poměru Δi = ± 5%
• Provoz: Dvousměrný střední
Klíčová slova:
klínový řemen
řemenice
vzdálenost
předpětí
řemenový převod
Obsah:
- 1. Zadání: 1
2. Stanovení velikosti klasického průřezu klínového řemene: 2
3. Stanovení minimálního výpočtového průměru řemenic: 2
4. Návrh výpočtových průměrů řemenic d1 a d2: 3
5. 4. Návrh osové vzdálenosti: 4
6. Určení délky řemene: 5
7. Skutečná osová vzdálenost: 6
8. Stanovení potřebného počtu řemenů: 6
9. Specifikace navrženého řemene: 6
10. Výpočet a význam předpětí: 7
11. Návrh malé klínové řemenice: 8
12. Řemenový převod v praxi 9
13. Závěr 11
