Návrh, výpočet a montáž řemenového převodu
«»
| Přípona .docx |
Typ výpočet |
Stažené 6 x |
| Velikost 0,1 MB |
Jazyk český |
ID projektu 6523 |
| Poslední úprava 07.09.2015 |
Zobrazeno 6 207 x |
Autor: jiri.hosko |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
88,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Mechanika
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:9 stran

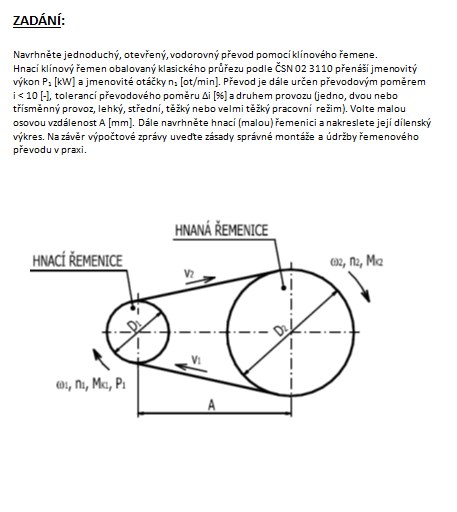

ZADÁNÍ:
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene.
Hnací klínový řemen obalovaný klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem
i < 10 [-], tolerancí převodového poměru ∆i [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední, těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
ZADANÉ HODNOTY:
Převodový poměr a jeho tolerance: i= 3,5±3 %
Otáčky malé řemenice: n1 = 720 ot./min
Jmenovitý výkon P1 =15 kW
Počet směn: 3
Pracovní režim: ťěžký
Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene.
Hnací klínový řemen obalovaný klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1 [kW] a jmenovité otáčky n1 [ot/min]. Převod je dále určen převodovým poměrem
i < 10 [-], tolerancí převodového poměru ∆i [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední, těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
ZADANÉ HODNOTY:
Převodový poměr a jeho tolerance: i= 3,5±3 %
Otáčky malé řemenice: n1 = 720 ot./min
Jmenovitý výkon P1 =15 kW
Počet směn: 3
Pracovní režim: ťěžký
Klíčová slova:
klínový řemen
řemenice
osová vzdálenost
řemenový převod
vzdálenost
Obsah:
- Zadání:
Zadané hodnoty:
1. Stanovení velikosti klasického průřezu klínového řemene
2. Stanovení minimálního výpočtového průměru řemenic
3. Návrh a výpočet průměrů řemenic d1 a d2
4. Návrh osové vzdálenosti
5. Určení délky řemene
6. Skutečná osová vzdálenost
7. Stanovení potřebného počtu řemenů
8. Specifikace navrženého řemene
9. Výpočet a význam předpětí řemene
10. Návrh malé klínové řemenice

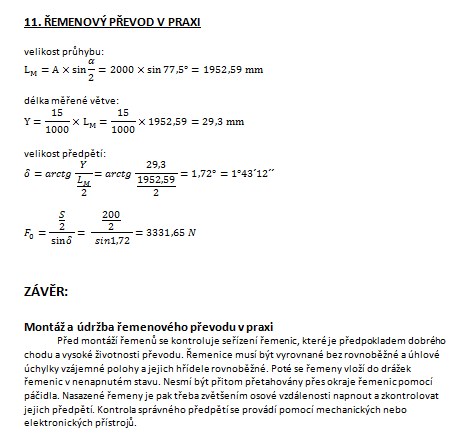

11. Řemenový převod v praxi
Závěr:
Seznam použité literatury
