Výpočtové cvičení - Přibližný výpočet plynové turbíny
«»
| Přípona .doc |
Typ výpočet |
Stažené 0 x |
| Velikost 16,4 MB |
Jazyk český |
ID projektu 12957 |
| Poslední úprava 12.11.2018 |
Zobrazeno 1 054 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
12 Kreditů - kvalita:
90,2% -
Stáhni
- Přidej na srovnání
- Univerzita:Západočeská univerzita v Plzni
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Plynové turbiny a turbokompresory
- Studijní obor:-
- Ročník:5. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:96 stran

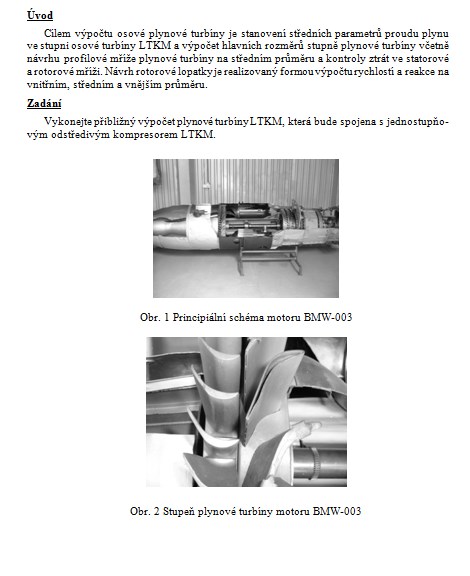

Úvod
Cílem výpočtu osové plynové turbíny je stanovení středních parametrů proudu plynu ve stupni osové turbíny LTKM a výpočet hlavních rozměrů stupně plynové turbíny včetně návrhu profilové mříže plynové turbíny na středním průměru a kontroly ztrát ve statorové a rotorové mříži. Návrh rotorové lopatky je realizovaný formou výpočtu rychlostí a reakce na vnitřním, středním a vnějším průměru.
Zadání
Vykonejte přibližný výpočet plynové turbíny LTKM, která bude spojena s jednostupňo-vým odstředivým kompresorem LTKM.
Cílem výpočtu osové plynové turbíny je stanovení středních parametrů proudu plynu ve stupni osové turbíny LTKM a výpočet hlavních rozměrů stupně plynové turbíny včetně návrhu profilové mříže plynové turbíny na středním průměru a kontroly ztrát ve statorové a rotorové mříži. Návrh rotorové lopatky je realizovaný formou výpočtu rychlostí a reakce na vnitřním, středním a vnějším průměru.
Zadání
Vykonejte přibližný výpočet plynové turbíny LTKM, která bude spojena s jednostupňo-vým odstředivým kompresorem LTKM.
Klíčová slova:
proud plynů
plynová turbína
rotorové lopatky
letecký motor
ideální rychlost
Obsah:
- I. VÝPOČET PARAMETRŮ PROUDU PLYNU NA STŘEDNÍM PRŮMĚRU STUPNĚ OSOVÉ PLYNOVÉ TURBÍNY LTKM
1. Stanovení efektivní práce plynové turbíny LTKM
2. Obvodová rychlost na středním průměru rotoru plynové turbíny LTKM
3. Stanovení středního průměru na vstupu do rotoru plynové turbíny LTKM
4. Stanovení vstupní absolutní rychlosti c3´ do rotoru plynové turbíny LTKM
5. Lavalovo číslo λ3´ na výstupu ze statoru plynové turbíny LTKM
6. Ideální rychlost na výstupu ze statoru plynové turbíny LTKM
7. Stavové veličiny na výstupu ze statoru plynové turbíny LTKM
8. Průtoková plocha na vstupu do rotoru plynové turbíny LTKM
9. Stanovení délky lopatky statoru plynové turbíny LTKM
10. Vnitřní průměr na vstupu do rotoru plynové turbíny LTKM
...

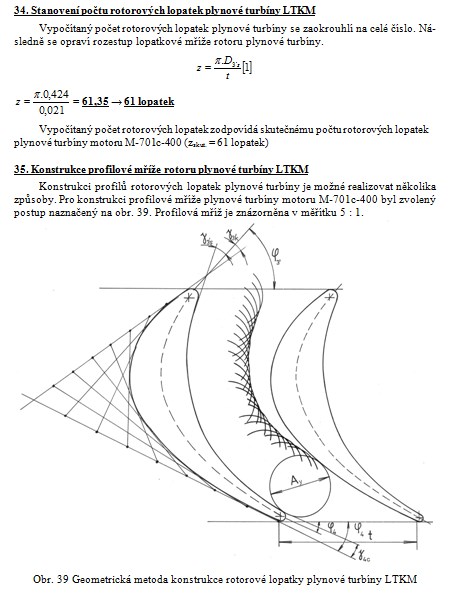

II. NÁVRH ROTOROVÉ LOPATKOVÉ MŘÍŽE NA STŘEDNÍM PRŮMĚRU
...
III. KONTROLA SOUČINITELŮ ZTRÁTY RYCHLOSTI VE STATOROVÉ A ROTOROVÉ MŘÍŽI
....
IV. NÁVRH LOPATKOVÁNÍ ROTORU PLYNOVÉ TURBÍNY LTKM
...
