Vypracovaný program č. 2 - Řemenový převod

Zadání

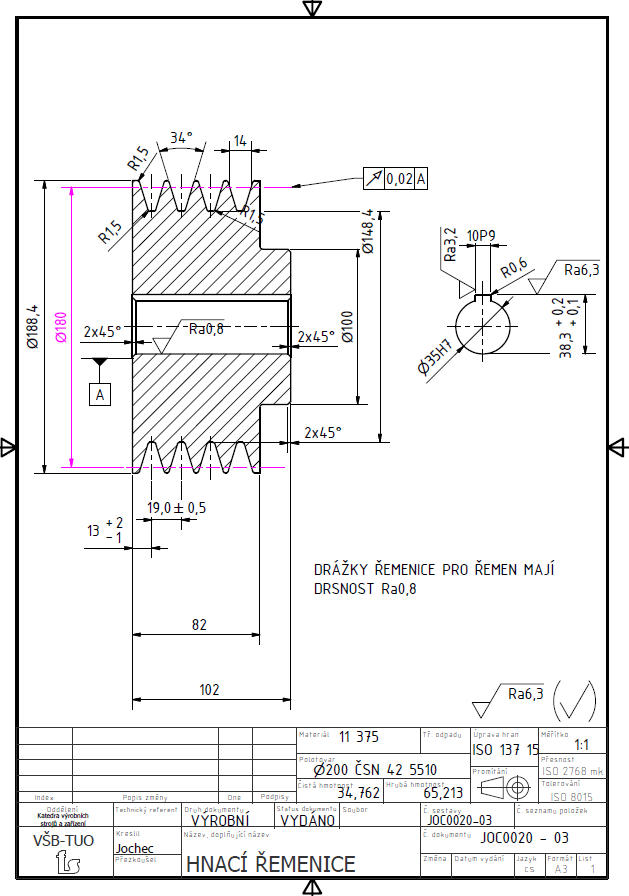

Navrhněte jednoduchý, otevřený, vodorovný převod pomocí klínového řemene znázorněného na obr. 1. Hnací klínový řemen obalovaný klasického průřezu podle ČSN 02 3110 přenáší jmenovitý výkon P1[kW] a jmenovité otáčky n1[ot/min]. Převod je dále určen převodovým poměrem i < 10 [-], tolerancí převodového poměru i [%] a druhem provozu (jedno, dvou nebo třísměnný provoz, lehký, střední, těžký nebo velmi těžký pracovní režim). Volte malou osovou vzdálenost A [mm]. Dále navrhněte hnací (malou) řemenici a nakreslete její dílenský výkres. Na závěr výpočtové zprávy uveďte zásady správné montáže a údržby řemenového převodu v praxi.
