Části a mechanismy strojů - otázky z písemky
«»
| Přípona |
Typ vypracované otázky |
Stažené 1 x |
| Velikost 1,3 MB |
Jazyk český |
ID projektu 10937 |
| Poslední úprava 09.10.2017 |
Zobrazeno 1 771 x |
Autor: aladeen |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
87,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:7 stran

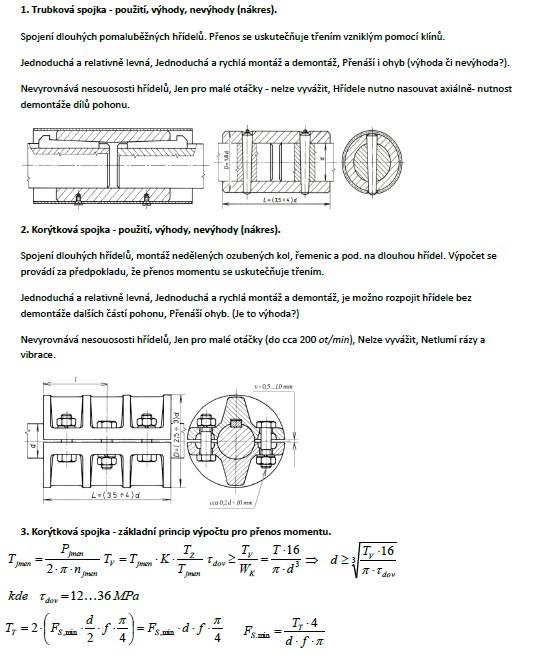

1. Trubková spojka - použití, výhody, nevýhody (nákres).
Spojení dlouhých pomaluběžných hřídelů. Přenos se uskutečňuje třením vzniklým pomocí klínů.
Jednoduchá a relativně levná, Jednoduchá a rychlá montáž a demontáž, Přenáší i ohyb (výhoda či nevýhoda?).
Nevyrovnává nesouososti hřídelů, Jen pro malé otáčky - nelze vyvážit, Hřídele nutno nasouvat axiálně - nutnost demontáže dílů pohonu.
2. Korýtková spojka - použití, výhody, nevýhody (nákres).
Spojení dlouhých hřídelů, montáž nedělených ozubených kol, řemenic a pod. na dlouhou hřídel. Výpočet se provádí za předpokladu, že přenos momentu se uskutečňuje třením.
Jednoduchá a relativně levná, Jednoduchá a rychlá montáž a demontáž, je možno rozpojit hřídele bez demontáže dalších částí pohonu, Přenáší ohyb. (Je to výhoda?)
Nevyrovnává nesouososti hřídelů, Jen pro malé otáčky (do cca 200 ot/min), Nelze vyvážit, Netlumí rázy a vibrace.
Spojení dlouhých pomaluběžných hřídelů. Přenos se uskutečňuje třením vzniklým pomocí klínů.
Jednoduchá a relativně levná, Jednoduchá a rychlá montáž a demontáž, Přenáší i ohyb (výhoda či nevýhoda?).
Nevyrovnává nesouososti hřídelů, Jen pro malé otáčky - nelze vyvážit, Hřídele nutno nasouvat axiálně - nutnost demontáže dílů pohonu.
2. Korýtková spojka - použití, výhody, nevýhody (nákres).
Spojení dlouhých hřídelů, montáž nedělených ozubených kol, řemenic a pod. na dlouhou hřídel. Výpočet se provádí za předpokladu, že přenos momentu se uskutečňuje třením.
Jednoduchá a relativně levná, Jednoduchá a rychlá montáž a demontáž, je možno rozpojit hřídele bez demontáže dalších částí pohonu, Přenáší ohyb. (Je to výhoda?)
Nevyrovnává nesouososti hřídelů, Jen pro malé otáčky (do cca 200 ot/min), Nelze vyvážit, Netlumí rázy a vibrace.
Klíčová slova:
trubková spojka
korýtková spojka
vinuté pružiny
pojistná spojka
kruhový průřez
ohyb
Obsah:
- 1. Trubková spojka - použití, výhody, nevýhody (nákres).
2. Korýtková spojka - použití, výhody, nevýhody (nákres).
3. Korýtková spojka - základní princip výpočtu pro přenos momentu.
4. Přírubová a kotoučová spojka - použití, výhody, nevýhody (nákres).
5. Přírubová a kotoučová spojka - základní principy výpočtu pro přenos momentu *) .
6. Zubová spojka - použití, výhody, nevýhody, základní princip výpočtu.
7. Oldhamova spojka - použití, výhody, nevýhody (nákres).
8. Kloubová spojka - použití, výhody, nevýhody.
9. Pružná čepová spojka - použití, výhody, nevýhody, základní princip výpočtu (nákres).
10. Spojka s pryžovou obručí - použití, výhody, nevýhody (nákres).
11. Spojka s vinutou pružinou (Bibby) - použití, výhody, nevýhody.
12. Rozběhová spojka - princip funkce, význam použití (nákres).
13. Volnoběžná spojka, princip činnosti (nákresy).

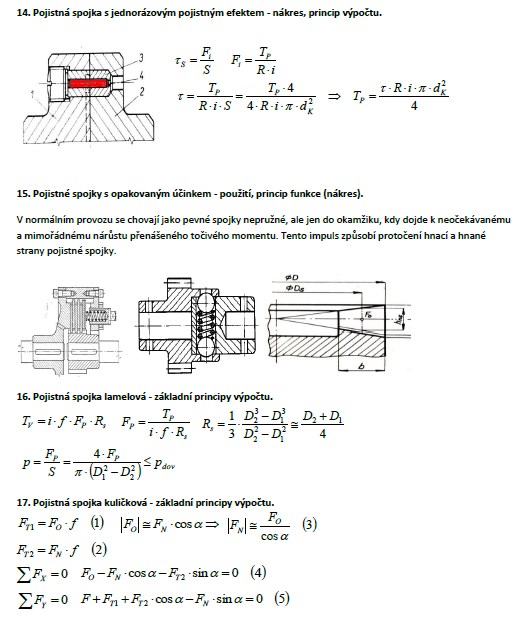

14. Pojistná spojka s jednorázovým pojistným efektem - nákres, princip výpočtu.
15. Pojistné spojky s opakovaným účinkem - použití, princip funkce (nákres).
16. Pojistná spojka lamelová - základní principy výpočtu.
17. Pojistná spojka kuličková - základní principy výpočtu.
18. Výpočet pružiny kruhového a obdélníkového průřezu, namáhané ohybem.
19. Výpočet torzní tyče.
20. Nakreslete přes sebe, v měřítku, základní profily podle ČSN (ha* = 1) a prodloužený profil (ha* = cca 1,3).
21. Pro korigované ozubení systémem VN vypočtěte obecně hlavové a patní průměry obou kol.
22. Jaká jsou dvě významná geometrická omezení při návrhu ozubení z hlediska korekcí posunutím profilu a jak je možno řešit problémy s jejich výskytem.

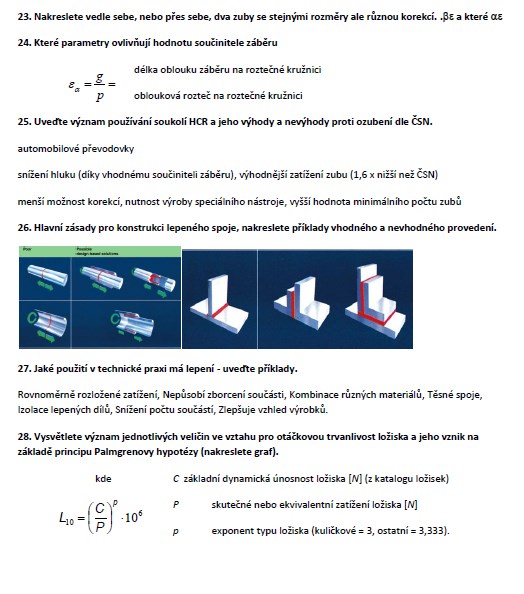

23. Nakreslete vedle sebe, nebo přes sebe, dva zuby se stejnými rozměry ale různou korekcí. a které
24. Které parametry ovlivňují hodnotu součinitele záběru
25. Uveďte význam používání soukolí HCR a jeho výhody a nevýhody proti ozubení dle ČSN.
26. Hlavní zásady pro konstrukci lepeného spoje, nakreslete příklady vhodného a nevhodného provedení.
27. Jaké použití v technické praxi má lepení - uveďte příklady.
28. Vysvětlete význam jednotlivých veličin ve vztahu pro otáčkovou trvanlivost ložiska a jeho vznik na základě principu Palmgrenovy hypotézy (nakreslete graf).
29. Odvoďte ze vztahu p vztah pro trvanlivost ložiska L10h při otáčkách n.
30. Vysvětlete význam jednotlivých veličin ve vztahu P = X ∙ Fr+ Y ∙ Fa pro ekvivalentní zatížení ložisek.
31. Vysvětlete význam jednotlivých veličin v modifikované rovnici trvanlivosti Lnm = a1 ∙ aSKF ∙ L10
32. Vyjmenujte alespoň 3 nejčastější příčiny poruch ložisek a jejich identifikaci podle poškození ložiska.
33. Uveďte základní typy těsnění ložisek a jejich vlastnosti.
