Části a mechanismy strojů - závěrečný test
«»
| Přípona .docx |
Typ vypracované otázky |
Stažené 1 x |
| Velikost 1,1 MB |
Jazyk český |
ID projektu 10936 |
| Poslední úprava 09.10.2017 |
Zobrazeno 849 x |
Autor: aladeen |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
87,0% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Části a mechanismy strojů III
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:7 stran

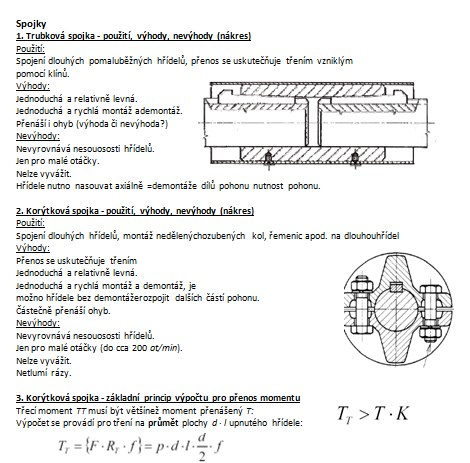

1. Trubková spojka - použití, výhody, nevýhody (nákres)
Použití:
Spojení dlouhých pomaluběžných hřídelů, přenos se uskutečňuje třením vzniklým
pomocí klínů.
Výhody:
Jednoduchá a relativně levná.
Jednoduchá a rychlá montáž ademontáž.
Přenáší i ohyb (výhoda či nevýhoda?)
Nevýhody:
Nevyrovnává nesouososti hřídelů.
Jen pro malé otáčky.
Nelze vyvážit.
Hřídele nutno nasouvat axiálně =demontáže dílů pohonu nutnost pohonu.
2. Korýtková spojka - použití, výhody, nevýhody (nákres)
Použití:
Spojení dlouhých hřídelů, montáž nedělenýchozubených kol, řemenic apod. na dlouhouhřídel
Výhody:
Přenos se uskutečňuje třením
Jednoduchá a relativně levná.
Jednoduchá a rychlá montáž a demontáž, je
možno hřídele bez demontážerozpojit dalších částí pohonu.
Částečně přenáší ohyb.
Nevýhody:
Nevyrovnává nesouososti hřídelů.
Jen pro malé otáčky (do cca 200 ot/min).
Nelze vyvážit.
Netlumí rázy.
Použití:
Spojení dlouhých pomaluběžných hřídelů, přenos se uskutečňuje třením vzniklým
pomocí klínů.
Výhody:
Jednoduchá a relativně levná.
Jednoduchá a rychlá montáž ademontáž.
Přenáší i ohyb (výhoda či nevýhoda?)
Nevýhody:
Nevyrovnává nesouososti hřídelů.
Jen pro malé otáčky.
Nelze vyvážit.
Hřídele nutno nasouvat axiálně =demontáže dílů pohonu nutnost pohonu.
2. Korýtková spojka - použití, výhody, nevýhody (nákres)
Použití:
Spojení dlouhých hřídelů, montáž nedělenýchozubených kol, řemenic apod. na dlouhouhřídel
Výhody:
Přenos se uskutečňuje třením
Jednoduchá a relativně levná.
Jednoduchá a rychlá montáž a demontáž, je
možno hřídele bez demontážerozpojit dalších částí pohonu.
Částečně přenáší ohyb.
Nevýhody:
Nevyrovnává nesouososti hřídelů.
Jen pro malé otáčky (do cca 200 ot/min).
Nelze vyvážit.
Netlumí rázy.
Klíčová slova:
spojky
korýtková spojka
kloubová spojka
pojistné spojky
ložiska
lepení
poškození ložiska
Obsah:
- Spojky
1. Trubková spojka - použití, výhody, nevýhody (nákres)
2. Korýtková spojka - použití, výhody, nevýhody (nákres)
3. Korýtková spojka - základní princip výpočtu pro přenos momentu
4. Přírubováa kotoučová spojka - použití, výhody, nevýhody (nákres)
5. Přírubová a kotoučová spojka - základní principy výpočtu pro přenos momentu*)
6. Zubová spojka - použití, výhody, nevýhody, základní princip výpočtu
7. Oldhamova spojka - použití, výhody, nevýhody, základní princip výpočtu (nákres)
8. Kloubová spojka - použití, výhody, nevýhody
9. Pružná čepová spojka - použití, výhody, nevýhody, základní princip výpočtu (nákres)
10. Spojka s pryžovou obručí - použití, výhody, nevýhody, základní princip výpočtu (nákres)
11. Spojka s vinutou pružinou (Bibby) - použití, výhody, nevýhody, základní princip výpočtu
12. Rozběhová spojka - princip funkce, význam použití (nákres)

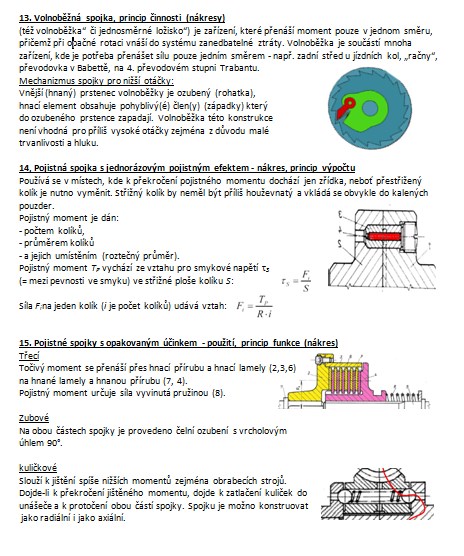

13. Volnoběžná spojka, princip činnosti (nákresy)
14, Pojistná spojka s jednorázovým pojistným efektem - nákres, princip výpočtu
15. Pojistné spojky s opakovaným účinkem - použití, princip funkce (nákres)
16. Pojistná spojka lamelová - základní principy výpočtu.
17. Pojistná spojka kuličková - základní principy výpočtu.
Pružiny
19. Výpočet pružiny kruhového a obdélníkového průřezu, namáhané ohybem.
20. Výpočet torzní tyče.
Ozubení
20. Nakreslete přes sebe, v měřítku, základní profily podle ČSN (ha* = 1) a prodloužený profil (ha* =1,3)
21. Pro korigované ozubení systémem VN vypočtěte obecně hlavové a patní průměry obou kol

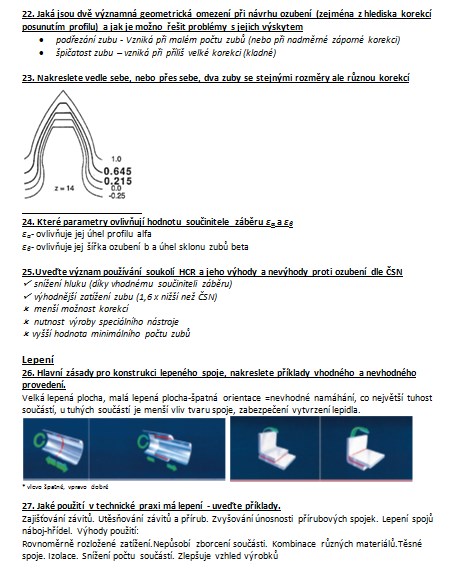

22. Jaká jsou dvě významná geometrická omezení při návrhu ozubení (zejména z hlediska korekcí posunutím profilu) a jak je možno řešit problémy s jejich výskytem
23. Nakreslete vedle sebe, nebo přes sebe, dva zuby se stejnými rozměry ale různou korekcí
24. Které parametry ovlivňují hodnotu součinitele záběru εα a εβ
25.Uveďte význam používání soukolí HCR a jeho výhody a nevýhody proti ozubení dle ČSN
Lepení
26. Hlavní zásady pro konstrukci lepeného spoje, nakreslete příklady vhodného a nevhodného provedení.
Ložiska
28. Vysvětlete význam jednotlivých veličin ve vztahu pro otáčkovou trvanlivost ložiska (viz otázka 29)a jeho vznik na základě principu Palmgrenovy hypotézy (nakreslete graf)
29. Odvoďte ze vztahu vztah pro trvanlivost ložiska L10h při otáčkách n [1/min]
30. Vysvětlete význam jednotlivých veličin ve vztahu P = X ∙ Fr+ Y ∙ Fa pro ekvivalentní zatížení ložisek
31. Vysvětlete význam jednotlivých veličin v modifikované rovnici trvanlivosti Lnm= a1 ∙ aSKF∙ L10
32. Vyjmenujte alespoň 3 nejčastější příčiny poruch ložisek a jejich identifikaci podle poškození ložiska
33. Uveďte základní typy těsnění ložisek a jejich vlastnosti
