Logické členy
Logické členy (označované též jako hradla z angl. logic gate) jsou základní stavební jednotkou při návrhu logického obvodu. Tyto členy v praxi realizují logické funkce. Ve schématech zachycujeme logické členy
obdélníčkem a označujeme je podle logické funkce, jejíž činnost uskutečňují.

Vstupy se umisťují zpravidla po levé straně, výstupy napravo (ale není to podmínkou). Negované vstupy a výstupy jsou u logických členů vyznačeny kroužkem. Dodejme, že symbolické značení logických členů je jednotné a nezávisí na použité technologii (mechanické, pneumatické, elektronické atd.). My se budeme zabývat pouze elektronickými logickými členy.
Následující obrázek uvádí způsob zakreslení základních logických členů podle evropské normy DIN.

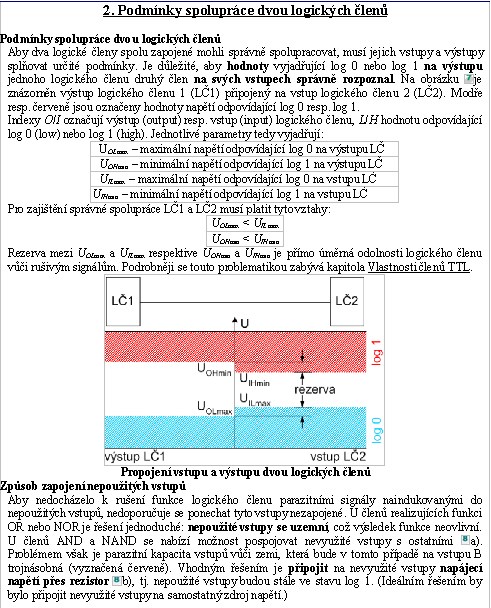

Pro sestavování logických obvodů platí určité zásady vyplývající z technických parametrů a omezení logických členů, se kterými je nutno se seznámit.

Pozitivní a negativní logika
Binární signál je v elektronice realizován pomocí elektrického napětí. Logickou nulu a logickou jedničku rozlišujeme různou hodnotou napětí. Označme hodnotu napětí odpovídající logické jedničce jako U1 a napětí pro logickou nulu U0. Pokud bude platit:
U1 > U0
pak taková technologie používá pozitivní (kladnou) logiku. V opačném případě
U1 < U0
jde o negativní (zápornou) logiku. V praxi se častěji používá pozitivní logika. Poznamenejme, že v obecných schématech zapojení logických obvodů se pozitivní a negativní logika nerozlišuje.
