Elektrická měření - Teorie a otázky k úlohám
«»
| Přípona |
Typ vypracované otázky |
Stažené 2 x |
| Velikost 1,4 MB |
Jazyk český |
ID projektu 7909 |
| Poslední úprava 25.04.2016 |
Zobrazeno 1 348 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
91,4% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Elektrotechnika
- Předmět:Elektrická měření
- Studijní obor:-
- Ročník:1. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:55 stran

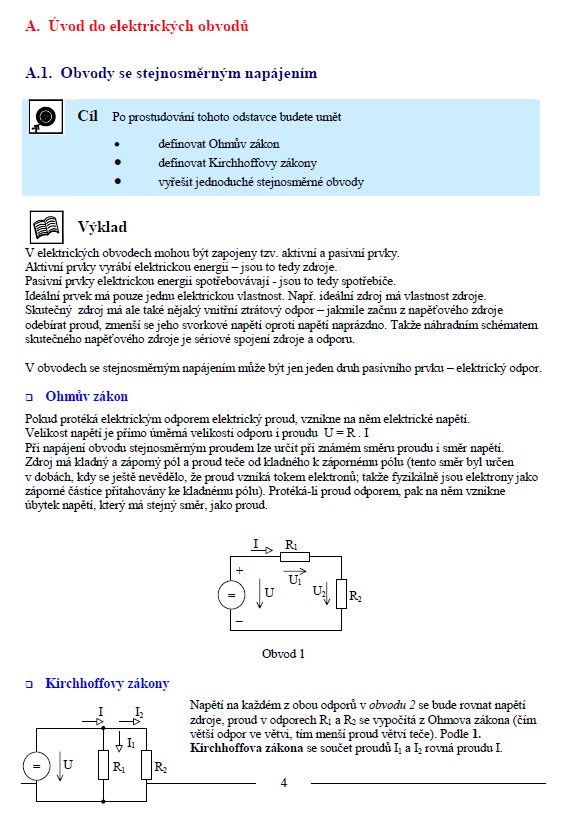

A. Úvod do elektrických obvodů
A.1. Obvody se stejnosměrným napájením
Cíl Po prostudování tohoto odstavce budete umět
• definovat Ohmův zákon
• definovat Kirchhoffovy zákony
• vyřešit jednoduché stejnosměrné obvody
Výklad
V elektrických obvodech mohou být zapojeny tzv. aktivní a pasivní prvky.
Aktivní prvky vyrábí elektrickou energii - jsou to tedy zdroje.
Pasivní prvky elektrickou energii spotřebovávají - jsou to tedy spotřebiče.
Ideální prvek má pouze jednu elektrickou vlastnost. Např. ideální zdroj má vlastnost zdroje.
Skutečný zdroj má ale také nějaký vnitřní ztrátový odpor - jakmile začnu z napěťového zdroje
odebírat proud, zmenší se jeho svorkové napětí oproti napětí naprázdno. Takže náhradním schématem
skutečného napěťového zdroje je sériové spojení zdroje a odporu.
V obvodech se stejnosměrným napájením může být jen jeden druh pasivního prvku - elektrický odpor.
A.1. Obvody se stejnosměrným napájením
Cíl Po prostudování tohoto odstavce budete umět
• definovat Ohmův zákon
• definovat Kirchhoffovy zákony
• vyřešit jednoduché stejnosměrné obvody
Výklad
V elektrických obvodech mohou být zapojeny tzv. aktivní a pasivní prvky.
Aktivní prvky vyrábí elektrickou energii - jsou to tedy zdroje.
Pasivní prvky elektrickou energii spotřebovávají - jsou to tedy spotřebiče.
Ideální prvek má pouze jednu elektrickou vlastnost. Např. ideální zdroj má vlastnost zdroje.
Skutečný zdroj má ale také nějaký vnitřní ztrátový odpor - jakmile začnu z napěťového zdroje
odebírat proud, zmenší se jeho svorkové napětí oproti napětí naprázdno. Takže náhradním schématem
skutečného napěťového zdroje je sériové spojení zdroje a odporu.
V obvodech se stejnosměrným napájením může být jen jeden druh pasivního prvku - elektrický odpor.
Klíčová slova:
elektrické obvody
přesnost měření
analogový osciloskop
frekvence
fázový posuv
Obsah:
- A. úvod do elektrických obvodů -4-
A.1. obvody se stejnosměrným napájením -4-
VÝklad -4-
Shrnutí pojmů a.1 -6-
Otázky a.1 -6-
Úlohy k řešení a.1 -6-
A.2. obvody se střídavým napájením -7-
VÝklad -7-
Shrnutí pojmů a.2 -13-
Otázky a.2. -13-
Úlohy k řešení a.2 -13-
B. přesnost měření -14-
B.1. chyba metody -14-
VÝklad -14-
Shrnutí pojmů b.1. -14-
Otázky b.1 -14-
Úlohy k řešení b.1 -14-
B.2. chyby přístrojů -15-
VÝklad -15-
Shrnutí pojmů b.2. -15-
Otázky b.2 -15-
Úlohy k řešení b.2 -16-
B.3. chyba měření -16-
VÝklad -16-
Shrnutí pojmů b.3. -16-
Řešený příklad -16-
Otázky b.3 -17-
Úlohy k řešení b.3 -17-
2. Měření pasivních veličin -18-
VÝklad -18-
Otázky 2 -18-
Úlohy k řešení 2 -19-
3. Měření stejnosměrných a střídavých signálů -20-
VÝklad -20-
Řešený příklad -21-
Shrnutí pojmů 3 -22-
Otázky 3 -22-
Úlohy k řešení 3 -23-
4. Analogový osciloskop -24-
VÝklad -24-
Shrnutí pojmů 4 -24-
Otázky 4 -24-
5. Měření jednofázového výkonu -25-
VÝklad -25-
Otázky 5 -29-

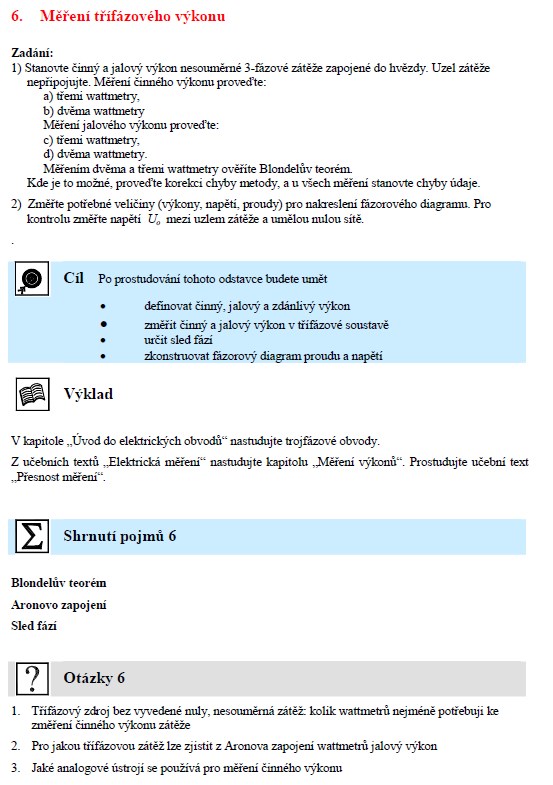

6. Měření třífázového výkonu -30-
VÝklad -30-
Shrnutí pojmů 6 -30-
Otázky 6 -30-
Úlohy k řešení 6 -31-
7. Měření frekvence a fázového posuvu -32-
VÝklad -32-
Otázky 7 -32-
8. Měření charakteristik feromagnetických Materiálů -33-
VÝklad -33-
Řešený příklad -34-
Otázky 8 -34-
Úlohy k řešení 8 -34-
9. Virtuální měřicí přístroje -35-
VÝklad -35-
Otázky 9 -43-
Úlohy k řešení 9 -43-

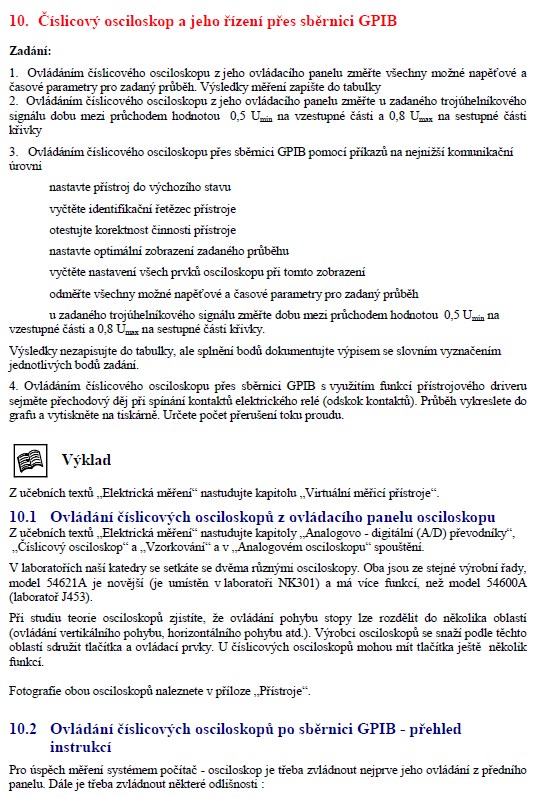

10. Číslicový osciloskop a jeho řízení přes sběrnici Gpib -44-
VÝklad -44-
10.1 Ovládání číslicových osciloskopů z ovládacího panelu osciloskopu -44-
10.2 Ovládání číslicových osciloskopů po sběrnici gpib - přehled instrukcí -44-
Otázky 10 -51-
Klíč k řešení -52-
