Energetika 2 - vypracované otázky
«»
| Přípona |
Typ vypracované otázky |
Stažené 4 x |
| Velikost 7,3 MB |
Jazyk český |
ID projektu 6100 |
| Poslední úprava 06.07.2015 |
Zobrazeno 1 892 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
2 Kreditů - kvalita:
89,7% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta elektrotechnická
- Kategorie:Technika » Energetika
- Předmět:Energetika
- Studijní obor:-
- Ročník:2. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:53 stran

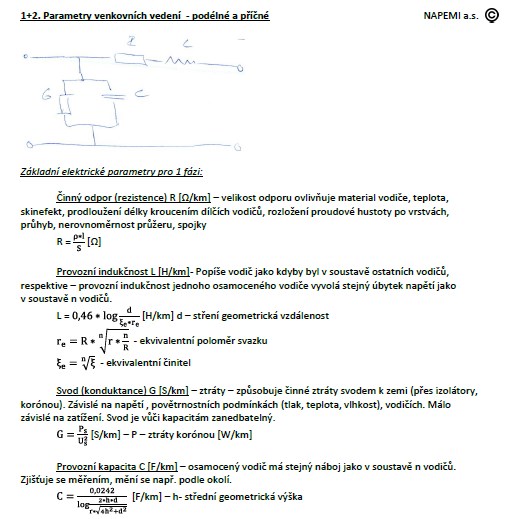

1+2. Parametry venkovních vedení - podélné a příčné
Základní elektrické parametry pro 1 fázi:
Činný odpor (rezistence) R *Ω/km+ - velikost odporu ovlivňuje material vodiče, teplota, skinefekt, prodloužení délky kroucením dílčích vodičů, rozložení proudové hustoty po vrstvách, průhyb, nerovnoměrnost průžeru, spojky
Provozní indukčnost L *H/km+- Popíše vodič jako kdyby byl v soustavě ostatních vodičů, respektive - provozní indukčnost jednoho osamoceného vodiče vyvolá stejný úbytek napětí jako v soustavě n vodičů.
Svod (konduktance) G [S/km] - ztráty - způsobuje činné ztráty svodem k zemi (přes izolátory, korónou). Závislé na napětí , povětrnostních podmínkách (tlak, teplota, vlhkost), vodičích. Málo závislé na zatížení. Svod je vůči kapacitám zanedbatelný.
Provozní kapacita C [F/km] - osamocený vodič má stejný náboj jako v soustavě n vodičů. Zjišťuje se měřením, mění se např. podle okolí.
Základní elektrické parametry pro 1 fázi:
Činný odpor (rezistence) R *Ω/km+ - velikost odporu ovlivňuje material vodiče, teplota, skinefekt, prodloužení délky kroucením dílčích vodičů, rozložení proudové hustoty po vrstvách, průhyb, nerovnoměrnost průžeru, spojky
Provozní indukčnost L *H/km+- Popíše vodič jako kdyby byl v soustavě ostatních vodičů, respektive - provozní indukčnost jednoho osamoceného vodiče vyvolá stejný úbytek napětí jako v soustavě n vodičů.
Svod (konduktance) G [S/km] - ztráty - způsobuje činné ztráty svodem k zemi (přes izolátory, korónou). Závislé na napětí , povětrnostních podmínkách (tlak, teplota, vlhkost), vodičích. Málo závislé na zatížení. Svod je vůči kapacitám zanedbatelný.
Provozní kapacita C [F/km] - osamocený vodič má stejný náboj jako v soustavě n vodičů. Zjišťuje se měřením, mění se např. podle okolí.
Klíčová slova:
venkovní vedení
kabelové vedení
tlumivky
kondenzátory
zkratové proudy
dimenzování
Obsah:
- 1+2. Parametry venkovních vedení - podélné a příčné
3. Parametry kabelových vedení
4. Souměrné složkové soustavy, význam a použití, symetrické články ve složkách
5.Tlumivky a kondenzátory v ES
6. Parametry dvojvinuťových a trojvinuťových transformátorů (sousledné)
7. Netočivé impedance transformátorů
8. Stejnosměrná vedení, výpočet úbytku napětí (adiční a superpoziční metoda)
9. Trojfázová střídavá vedení, výpočet úbytku napětí
10. Metoda uzlových napětí, admitanční matice
11. Homogenní vedení, vlnová impedance, konstanta šíření, Blondelovy konstanty
12. Náhradní články vedení vvn
13. Časový průběh zkratového proudu
14. 1fázový zkrat (složkové schéma, rovnice)

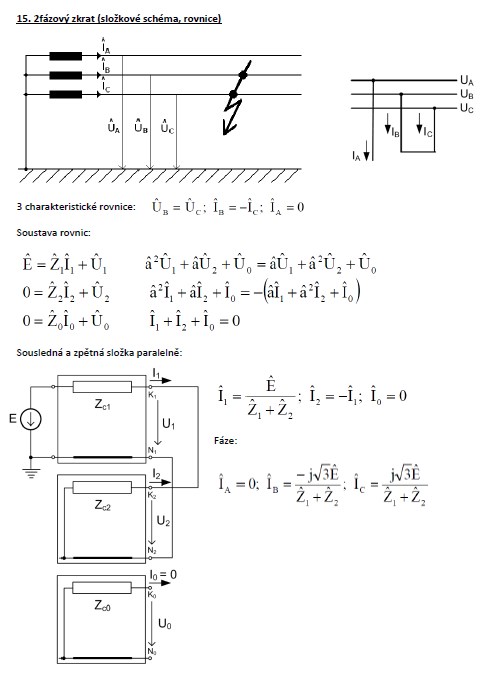

15. 2fázový zkrat (složkové schéma, rovnice)
16. 3fázový zkrat (složkové schéma, rovnice)
17. 2f zkrat zemní (složkové schéma, rovnice)
18. Výpočet přerušení fáze
19. Výpočet zkratů pomocí zkratové impedanční matice
20. Účinky zkratových proudů
21. Zemní spojení v 3f soustavách (napěťové a proudové poměry)
22. Kompenzace zemního spojení
23. Zemní spojení ve složkových soustavách
24. Statická stabilita, možnost jejího zvyšování
25. Dynamická stabilita, rovnice kývání
26. Vlny na vedení - odraz na konci naprázdno a nakrátko
27. Vlny na vedení - průchod rozhraním kabel - vedení
28. Vlny na vedení - kapacita napříč
29. Vlny na vedení - činný odpor napříč
30) Poruchové stavy a funkce ochran
31) Základní členy ochran
32) Ochrany alternátorů
33) Ochrany transformátorů, nadproudové číslo
34) Ochrany vedení
35) Ochrany v rozvodu nn
36) Dimenzování napájecího zdroje
37) Dimenzování vodičů (prov. teplota, hospod. průřez, mech.)
38) Dimenzování vodičů (úbytek napětí, odolnost proti zkratu)
39) Druhy přípojnicových systému, kombinované spínače

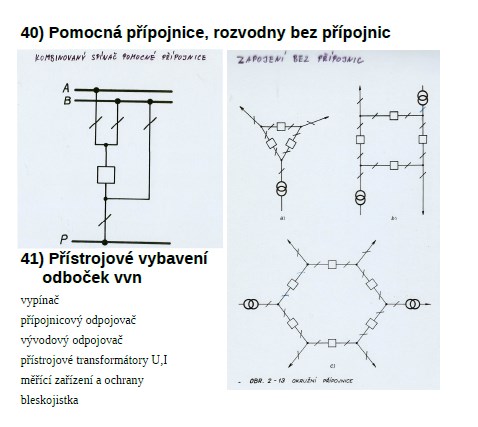

40) Pomocná přípojnice, rozvodny bez přípojnic
41) Přístrojové vybavení odboček vvn
42) Provedení elektrických stanic (výhody, nevýhody)
43) Uzemňování, jeho účel a souč., krokové a dotykové napětí
44) Zemnící elektrody
45) Velikost a měření zemního odporu
46) Kompenzace jalového výkonu
