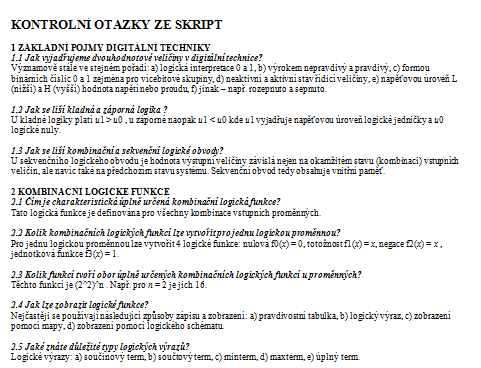

KONTROLNÍ OTAZKY ZE SKRIPT
1 ZÁKLADNÍ POJMY DIGITÁLNÍ TECHNIKY
1.1 Jak vyjadřujeme dvouhodnotové veličiny v digitální technice?
Významově stále ve stejném pořadí: a) logická interpretace 0 a 1, b) výrokem nepravdivý a pravdivý, c) formou binárních číslic 0 a 1 zejména pro vícebitové skupiny, d) neaktivní a aktivní stav řídicí veličiny, e) napěťovou úroveň L (nižší) a H (vyšší) hodnota napětí nebo proudu, f) jinak - např. rozepnuto a sepnuto.
1.2 Jak se liší kladná a záporná logika ?
U kladné logiky platí u1 > u0 , u záporné naopak u1 < u0 kde u1 vyjadřuje napěťovou úroveň logické jedničky a u0 logické nuly.
1.3 Jak se liší kombinační a sekvenční logické obvody?
U sekvenčního logického obvodu je hodnota výstupní veličiny závislá nejen na okamžitém stavu (kombinaci) vstupních veličin, ale navíc také na předchozím stavu systému. Sekvenční obvod tedy obsahuje vnitřní paměť.
2 KOMBINAČNÍ LOGICKÉ FUNKCE
2.1 Čím je charakteristická úplně určená kombinační logická funkce?
Tato logická funkce je definována pro všechny kombinace vstupních proměnných.
2.2 Kolik kombinačních logických funkcí lze vytvořit pro jednu logickou proměnnou?
Pro jednu logickou proměnnou lze vytvořit 4 logické funkce: nulová f0(x) = 0, totožnost f1(x) = x, negace f2(x) = x , jednotková funkce f3(x) = 1.
1 ZÁKLADNÍ POJMY DIGITÁLNÍ TECHNIKY
1.1 Jak vyjadřujeme dvouhodnotové veličiny v digitální technice?
Významově stále ve stejném pořadí: a) logická interpretace 0 a 1, b) výrokem nepravdivý a pravdivý, c) formou binárních číslic 0 a 1 zejména pro vícebitové skupiny, d) neaktivní a aktivní stav řídicí veličiny, e) napěťovou úroveň L (nižší) a H (vyšší) hodnota napětí nebo proudu, f) jinak - např. rozepnuto a sepnuto.
1.2 Jak se liší kladná a záporná logika ?
U kladné logiky platí u1 > u0 , u záporné naopak u1 < u0 kde u1 vyjadřuje napěťovou úroveň logické jedničky a u0 logické nuly.
1.3 Jak se liší kombinační a sekvenční logické obvody?
U sekvenčního logického obvodu je hodnota výstupní veličiny závislá nejen na okamžitém stavu (kombinaci) vstupních veličin, ale navíc také na předchozím stavu systému. Sekvenční obvod tedy obsahuje vnitřní paměť.
2 KOMBINAČNÍ LOGICKÉ FUNKCE
2.1 Čím je charakteristická úplně určená kombinační logická funkce?
Tato logická funkce je definována pro všechny kombinace vstupních proměnných.
2.2 Kolik kombinačních logických funkcí lze vytvořit pro jednu logickou proměnnou?
Pro jednu logickou proměnnou lze vytvořit 4 logické funkce: nulová f0(x) = 0, totožnost f1(x) = x, negace f2(x) = x , jednotková funkce f3(x) = 1.
Klíčová slova:
digitální obvody
mikroprocesory
logické funkce
zásobníková paměť
syntetizátor
Obsah:
- Kontrolní otazky ze skript
1 Základní pojmy digitální techniky
2 Kombinační logické funkce
3 Realizace kombinačních logických funkcí
4 Druhy digitálních integrovaných obvodů
5 Zásady navrhování digitálních obvodů a systémů
6 Tvarování, generování a zdržování impulsů
7 Generátory pravoúhlých kmitů a pulsů
8 Kmitočtové syntezátory a ústředny, časové základny
9 Zpracování a zviditelnění vícebitových digitálních signálů
10 Systémy pro digitální zpracování analogových signálů
12 Architektura číslicového počítače
13 Činnost číslicového počítače
14 Specifika mikroprocesorů
15 Mikrokontrolery motorola
Zakladní popis ruzných součástek a zapojení
Kontrolní otázky z multimediální učebnice
1 Základní pojmy digitální techniky
2 Kombinační logické funkce
3 Realizace kombinačních log. funkcí
4 Druhy dig. integrovaných obvodů
5 Zásady navrhování dig. obvodů
6 Tvarování a zdržování impulsů
7 Generátory pravoúhlých kmitů
8 Kmitočtové syntezátory a ústředny
9 Vícebitové digitální signály
10 Dig. zpracování anal. signálů

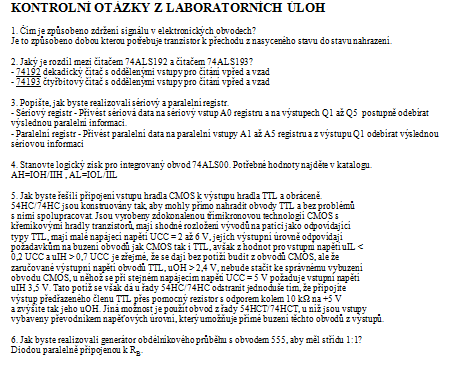

Kontrolní otázky z laboratorních úloh
1. Čím je způsobeno zdržení signálu v elektronických obvodech?
2. Jaký je rozdíl mezi čítačem 74als192 a čítačem 74als193?
3. Popište, jak byste realizovali sériový a paralelní registr.
4. Stanovte logický zisk pro integrovaný obvod 74als00. potřebné hodnoty najděte v katalogu.
5. Jak byste řešili připojení vstupu hradla cmos k výstupu hradla ttl a obráceně.
6. Jak byste realizovali generátor obdélníkového průběhu s obvodem 555, aby měl střídu 1:1?
7. Vysvětlete pojmy monostabilní klopný obvod, bistabilní klopný obvod a astabilní klopný obvod.
8. K čemu se v digitální technice používají monostabilní klopné obvody?
9. Kde byste použili de morganova pravidla? uveďte příklad použití.
10. Jak zapojíte 8-vstupé logické hradlo nand, jestliže pro zpracování informace stačí jenom šest vstupů?
11. Jak lze ještě realizovat logickou funkci, kromě použití logických členů a multiplexerů?
12. Proč je nebezpečné statické napětí (statický náboj) pro integrované obvody cmos?
13. Proč je důležité tavidlo (kalafuna) při pájení?
14. Proč se používají při oživování zařízení zdroje napětí s proudovým omezením?
