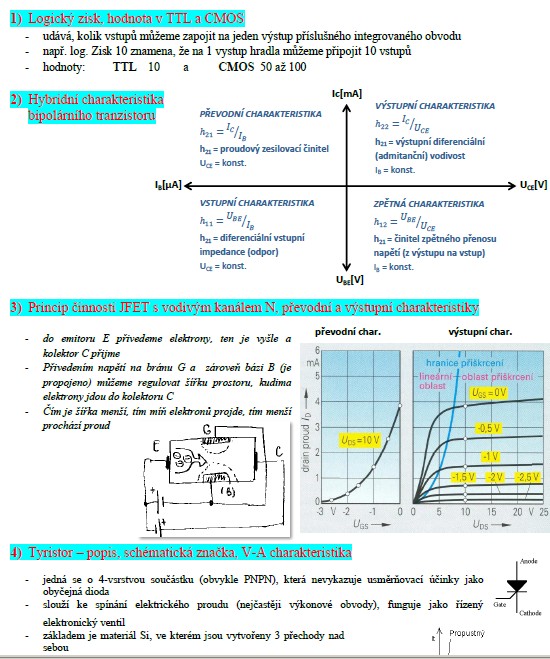

1) Logický zisk, hodnota v TTL a CMOS
- udává, kolik vstupů můžeme zapojit na jeden výstup příslušného integrovaného obvodu
- např. log. Zisk 10 znamena, že na 1 vystup hradla můžeme připojit 10 vstupů
- hodnoty: TTL 10 a CMOS 50 až 100
3) Princip činnosti JFET s vodivým kanálem N, převodní a výstupní charakteristiky
- do emitoru E přivedeme elektrony, ten je vyšle a kolektor C přijme
- Přivedením napětí na bránu G a zároveň bázi B (je propojeno) můžeme regulovat šířku prostoru, kudima elektrony jdou do kolektoru C
- Čím je šířka menší, tím míň elektronů projde, tím menší prochází proud
4) Tyristor – popis, schématická značka, V-A charakteristika
- jedná se o 4-vsrstvou součástku (obvykle PNPN), která nevykazuje usměrňovací účinky jako obyčejná dioda
- slouží ke spínání elektrického proudu (nejčastěji výkonové obvody), funguje jako řízený elektronický ventil
- základem je materiál Si, ve kterém jsou vytvořeny 3 přechody nad sebou
- používá se jako spínací prvek pro spínání elektrických přístojů, řídí spínače v obvodech střídavého proudu technických kmitočtů
- proud prochází jen v případě, že UA>UK
- přivedeme-li proud na bránu G, tyristor se dříve otevře a začne jím procházet proud při nižším napětí

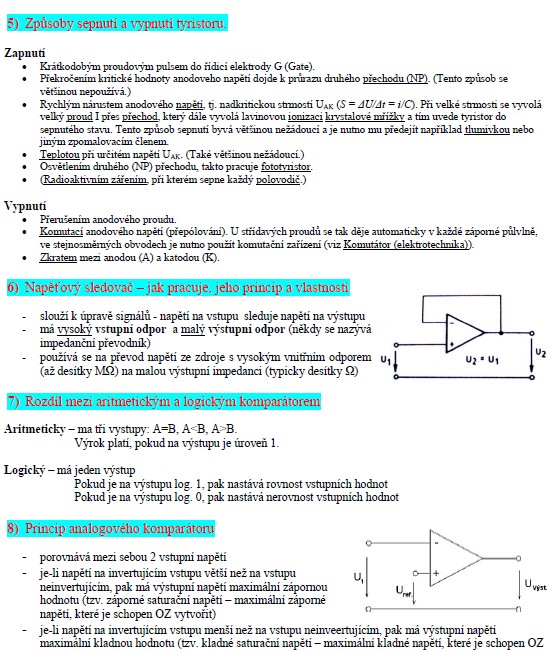

5) Způsoby sepnutí a vypnutí tyristoru.
Zapnutí
- Krátkodobým proudovým pulsem do řídicí elektrody G (Gate).
- Překročením kritické hodnoty anodoveho napětí dojde k průrazu druhého přechodu (NP). (Tento způsob se většinou nepoužívá.)
- Rychlým nárustem anodového napětí, tj. nadkritickou strmostí UAK (S = ΔU/Δt = i/C). Při velké strmosti se vyvolá velký proud I přes přechod, který dále vyvolá lavinovou ionizaci krystalové mřížky a tím uvede tyristor do sepnutého stavu. Tento způsob sepnutí byvá většinou nežádoucí a je nutno mu předejít například tlumivkou nebo jiným zpomalovacím členem.
- Teplotou při určitém napětí UAK. (Také většinou nežádoucí.)
- Osvětlením druhého (NP) přechodu, takto pracuje fototyristor.
- (Radioaktivním zářením, při kterém sepne každý polovodič.)
Vypnutí
- Přerušením anodového proudu.
- Komutací anodového napětí (přepólování). U střídavých proudů se tak děje automaticky v každé záporné půlvlně, ve stejnosměrných obvodech je nutno použít komutační zařízení (viz Komutátor (elektrotechnika)).
- Zkratem mezi anodou (A) a katodou (K).
- udává, kolik vstupů můžeme zapojit na jeden výstup příslušného integrovaného obvodu
- např. log. Zisk 10 znamena, že na 1 vystup hradla můžeme připojit 10 vstupů
- hodnoty: TTL 10 a CMOS 50 až 100
3) Princip činnosti JFET s vodivým kanálem N, převodní a výstupní charakteristiky
- do emitoru E přivedeme elektrony, ten je vyšle a kolektor C přijme
- Přivedením napětí na bránu G a zároveň bázi B (je propojeno) můžeme regulovat šířku prostoru, kudima elektrony jdou do kolektoru C
- Čím je šířka menší, tím míň elektronů projde, tím menší prochází proud
4) Tyristor – popis, schématická značka, V-A charakteristika
- jedná se o 4-vsrstvou součástku (obvykle PNPN), která nevykazuje usměrňovací účinky jako obyčejná dioda
- slouží ke spínání elektrického proudu (nejčastěji výkonové obvody), funguje jako řízený elektronický ventil
- základem je materiál Si, ve kterém jsou vytvořeny 3 přechody nad sebou
- používá se jako spínací prvek pro spínání elektrických přístojů, řídí spínače v obvodech střídavého proudu technických kmitočtů
- proud prochází jen v případě, že UA>UK
- přivedeme-li proud na bránu G, tyristor se dříve otevře a začne jím procházet proud při nižším napětí
5) Způsoby sepnutí a vypnutí tyristoru.
Zapnutí
- Krátkodobým proudovým pulsem do řídicí elektrody G (Gate).
- Překročením kritické hodnoty anodoveho napětí dojde k průrazu druhého přechodu (NP). (Tento způsob se většinou nepoužívá.)
- Rychlým nárustem anodového napětí, tj. nadkritickou strmostí UAK (S = ΔU/Δt = i/C). Při velké strmosti se vyvolá velký proud I přes přechod, který dále vyvolá lavinovou ionizaci krystalové mřížky a tím uvede tyristor do sepnutého stavu. Tento způsob sepnutí byvá většinou nežádoucí a je nutno mu předejít například tlumivkou nebo jiným zpomalovacím členem.
- Teplotou při určitém napětí UAK. (Také většinou nežádoucí.)
- Osvětlením druhého (NP) přechodu, takto pracuje fototyristor.
- (Radioaktivním zářením, při kterém sepne každý polovodič.)
Vypnutí
- Přerušením anodového proudu.
- Komutací anodového napětí (přepólování). U střídavých proudů se tak děje automaticky v každé záporné půlvlně, ve stejnosměrných obvodech je nutno použít komutační zařízení (viz Komutátor (elektrotechnika)).
- Zkratem mezi anodou (A) a katodou (K).
Klíčová slova:
tranzistor
JFET
CMOS
tyristor
napěťový sledovač
Karnaughova mapa
dekodér
schéma
Obsah:
- 1) Logický zisk, hodnota v TTL a CMOS
2) Hybridní charakteristika bipolárního tranzistoru
3) Princip činnosti JFET s vodivým kanálem N, převodní a výstupní charakteristiky
4) Tyristor – popis, schématická značka, V-A charakteristika
5) Způsoby sepnutí a vypnutí tyristoru.
6) Napěťový sledovač – jak pracuje, jeho princip a vlastnosti
7) Rozdíl mezi aritmetickým a logickým komparátorem
8) Princip analogového komparátoru
9) Rozdíl mezi kodérem, dekodérem a rekodérem.
10) Princip monostabilního a bistabilního a astabilního KLO a příklady
11) Multiplexer, Demultiplexer – princip, vlastnosti,…
12) Určete napětí UO a popište stav diod, pokud bude U1=+10V, resp. -10V a napětí Us=5V
13) Vypočtěte I1, I2, I3 , pokud: R=2k7, U=10V, UD=0,7V (úbytek napětí na 1 Si diodě)
14) Určete U0, I1, I2, I3 u zadaného schematu
15) Zadáno Ucc, h21,odpory Rc, Rb, Rk, určete kolektorovou ztrátu (Pc), když:
16) Rozhodněte, zda lze zapojení tranzistoru použít k zapojení miktopájky, regulace výkonu se předpokládá od 0 do maxima
17) Určete napětí UO, pokud vímě, že h21e=50, Rb=100k, Rc=1k, U2=5V, Ube=0,7V
18) Realizace výsledné fce X pomocí 3-vstupového AND a INVERTOR
19) Napište rovnici pro funkci X ze zadané pravdivostní tabulky a sestrojte schema s využitím libovolných hradel
20) Z Karnaughovy mapy o 4 proměnných vytvořte výstupní funkci Y a zapojení realizujte pomocí hradel NOT a AND.
21) Z tabulky zapište výslednou funkci X a zapojte pomocí SN 7404 (invertor) a SN 7408 (4-vstupý AND)
22) Realizujte dvoubitovou sčítačku: C=A+B A (a1, a0); B (b1, b0) - napište rovnici pro součet a přenos a zakreslete blokové schema
23) Realizujte kompletní sčítačku (návrh,tabulka, hradla)
24) Polosčítačka - pouze vytvořit pravdivostní tabulku a zapojení.
25) Realizujte dekodér / rekodér z 8421 na 2421
26) Realizujte dekodér / rekodér z 2421 na 8421
27) Realizujte dekodér / rekodér z binárního kódu na kód 1 ze 4
28) Pomocí obvodu 7493 (binární čítač – čítá do 16) realizujte dělič frekvence 6, určete střídu
