Nadstandartní prvky objektové bezpečnosti - řešené příklady

1. TÝDEN

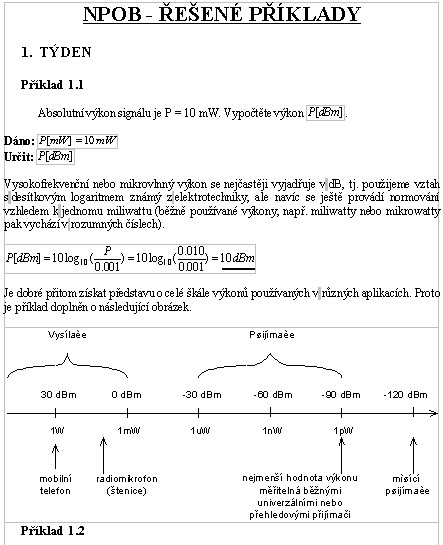

Příklad 1.1

Absolutní výkon signálu je P = 10 mW. Vypočtěte výkon .

Dáno: P[mW] = 10 mW
Určit: P[dBm]

Vysokofrekvenční nebo mikrovlnný výkon se nejčastěji vyjadřuje v dB, tj. použijeme vztah s desítkovým logaritmem známý z elektrotechniky, ale navíc se ještě provádí normování vzhledem k jednomu miliwattu (běžně používané výkony, např. miliwatty nebo mikrowatty pak vychází v rozumných číslech).

P[dBm]=

Je dobré přitom získat představu o celé škále výkonů používaných v různých aplikacích. Proto je příklad doplněn o následující obrázek.


Příklad 1.2

Vysokofrekvenční voltmetr ukazuje údaj napětí U = 40 dBuV. Kolik je absolutní napětí ve voltech.
