Otázky na předmět Elektrotechnika

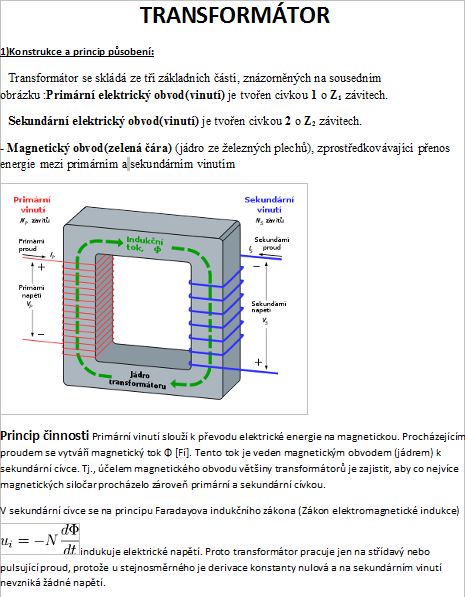

TRANSFORMÁTOR
1)Konstrukce a princip působení:
Transformátor se skládá ze tří základních částí, znázorněných na sousedním obrázku :Primární elektrický obvod(vinutí) je tvořen cívkou 1 o Z1 závitech.
Sekundární elektrický obvod(vinutí) je tvořen cívkou 2 o Z2 závitech.
- Magnetický obvod(zelená čára) (jádro ze železných plechů), zprostředkovávající přenos energie mezi primárním a sekundárním vinutím

Princip činnosti Primární vinutí slouží k převodu elektrické energie na magnetickou. Procházejícím proudem se vytváří magnetický tok Φ [Fí]. Tento tok je veden magnetickým obvodem (jádrem) k sekundární cívce. Tj., účelem magnetického obvodu většiny transformátorů je zajistit, aby co nejvíce magnetických siločar procházelo zároveň primární a sekundární cívkou.
V sekundární cívce se na principu Faradayova indukčního zákona (Zákon elektromagnetické indukce) indukuje elektrické napětí. Proto transformátor pracuje jen na střídavý nebo pulsující proud, protože u stejnosměrného je derivace konstanty nulová a na sekundárním vinutí nevzniká žádné napětí.
2)Transformační rovnice:
P-převod transformátoru.mezi napětím a počtem závitu je přímá úměra-Kolikrát zvýším počet závitů, tolikrát se mi zvýší napětí. 1. P>1 - transformace nahoru(Dochází k ní v elektrárnách, v nichž se vyrobené napětí transformuje před přenosem na vysoké.)
2. P<1- transformace dolů(Používá se v městských rozvodnách, v adaptérech mobilních telefonů, …
