Otázky pro zkoušku z Konstrukce I
«»
| Přípona .docx |
Typ vypracované otázky |
Stažené 1 x |
| Velikost 16,5 MB |
Jazyk český |
ID projektu 6059 |
| Poslední úprava 29.06.2015 |
Zobrazeno 840 x |
Autor: agata.kucova |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
81,5% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Konstrukce
- Studijní obor:-
- Ročník:-
- Formát:MS Office Word (.docx)
- Rozsah A4:14 stran

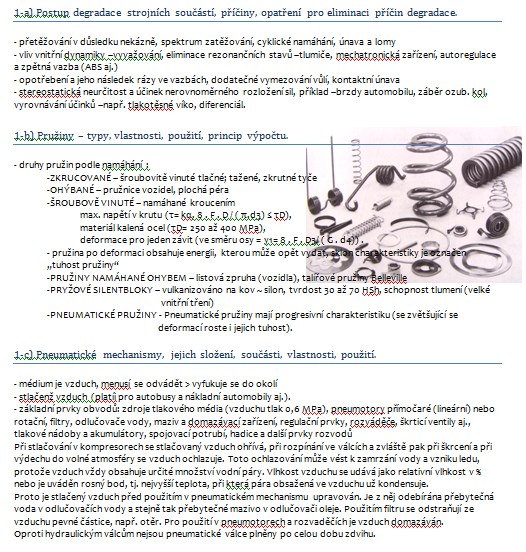

1-a) Postup degradace strojních součástí, příčiny, opatření pro eliminaci příčin degradace.
- přetěžování v důsledku nekázně, spektrum zatěžování, cyklické namáhání, únava a lomy
- vliv vnitřní dynamiky -vyvažování, eliminace rezonančních stavů -tlumiče, mechatronická zařízení, autoregulace a zpětná vazba (ABS aj.)
- opotřebení a jeho následek rázy ve vazbách, dodatečné vymezování vůlí, kontaktní únava
- stereostatická neurčitost a účinek nerovnoměrného rozložení sil, příklad -brzdy automobilu, záběr ozub. kol, vyrovnávání účinků -např. tlakotěsné víko, diferenciál.
1-b) Pružiny - typy, vlastnosti, použití, princip výpočtu.
- druhy pružin podle namáhání :
- ZKRUCOVANÉ - šroubovitě vinuté tlačné; tažené, zkrutné tyče
- OHÝBANÉ - pružnice vozidel, plochá péra
- ŠROUBOVĚ VINUTÉ - namáhané kroucením
max. napětí v krutu (τ= kα. 8 . F . D / ( π.d3) ≤ τD),
materiál kalená ocel (τD= 250 až 400 MPa),
deformace pro jeden závit (ve směru osy = y1= 8 . F . D3/ ( G . d4)) .
- pružina po deformaci obsahuje energii, kterou může opět vydat, sklon charakteristiky je označen „tuhost pružiny“
- PRUŽINY NAMÁHANÉ OHYBEM - listová zpruha (vozidla), talířové pružiny Belleville
- PRYŽOVÉ SILENTBLOKY - vulkanizováno na kov ~ silon, tvrdost 30 až 70 HSh, schopnost tlumení (velké vnitřní tření)
- PNEUMATICKÉ PRUŽINY - Pneumatické pružiny mají progresivní charakteristiku (se zvětšující se deformací roste i jejich tuhost).
- přetěžování v důsledku nekázně, spektrum zatěžování, cyklické namáhání, únava a lomy
- vliv vnitřní dynamiky -vyvažování, eliminace rezonančních stavů -tlumiče, mechatronická zařízení, autoregulace a zpětná vazba (ABS aj.)
- opotřebení a jeho následek rázy ve vazbách, dodatečné vymezování vůlí, kontaktní únava
- stereostatická neurčitost a účinek nerovnoměrného rozložení sil, příklad -brzdy automobilu, záběr ozub. kol, vyrovnávání účinků -např. tlakotěsné víko, diferenciál.
1-b) Pružiny - typy, vlastnosti, použití, princip výpočtu.
- druhy pružin podle namáhání :
- ZKRUCOVANÉ - šroubovitě vinuté tlačné; tažené, zkrutné tyče
- OHÝBANÉ - pružnice vozidel, plochá péra
- ŠROUBOVĚ VINUTÉ - namáhané kroucením
max. napětí v krutu (τ= kα. 8 . F . D / ( π.d3) ≤ τD),
materiál kalená ocel (τD= 250 až 400 MPa),
deformace pro jeden závit (ve směru osy = y1= 8 . F . D3/ ( G . d4)) .
- pružina po deformaci obsahuje energii, kterou může opět vydat, sklon charakteristiky je označen „tuhost pružiny“
- PRUŽINY NAMÁHANÉ OHYBEM - listová zpruha (vozidla), talířové pružiny Belleville
- PRYŽOVÉ SILENTBLOKY - vulkanizováno na kov ~ silon, tvrdost 30 až 70 HSh, schopnost tlumení (velké vnitřní tření)
- PNEUMATICKÉ PRUŽINY - Pneumatické pružiny mají progresivní charakteristiku (se zvětšující se deformací roste i jejich tuhost).
Klíčová slova:
degradace
pneumatické mechanismy
svařování
spoje
převody
ložiska
Obsah:
- 1-a) Postup degradace strojních součástí, příčiny, opatření pro eliminaci příčin degradace.
1-b) Pružiny - typy, vlastnosti, použití, princip výpočtu.
1-c) Pneumatické mechanismy, jejich složení, součásti, vlastnosti, použití.
2-a) Drobné spojovací součásti (kolíky, čepy, závlačky, kroužky aj.), použití, vlastnosti.
2-b) Spoje lepené a pájené, důvod použití, vlastnosti.
2-c) Řízení tekutinových mechanismů (rozvaděče) aj. Mechatronika - vysvětlení pojmu.
3-a) Svařování a svařované spoje, princip, druhy, výpočet.
3-b) Ozubené převody, rozdělení, typy a základy výpočtů rozměrů, převodové skříně.
3-c) Mechanismy hydrodynamické (hydrodynamické spojky a měniče).
4-a) Spoje nýtované a spoje pomocí deformací. Spoje svěrné.
4-b) Převody třecími koly, variátory, převody planetové a zvláštní (Cyklo, vlnové aj.).
4-c) Automatické pneumatické mechanismy pístové s vratným pohybem pístu, vibrátory aj.
5-a) Spoje nalisované - použití, provedení, princip výpočtu.
5-b) Ložiska valivá, rozdělení, typy, vlastnosti.
5-c) Mechanismus s excentrem, kolenový mechanismus, kulisové mechanismy, krokovací mechanismy.
6-a) Spoje náboj - hřídel s klíny, pery, drážkované a hranolové spoje, typy, vlastnosti.
6-b) Převody nepřímé (řemeny, řetězy, lana).
6-c) Hydrostatické mechanismy, složení, funkce, součásti, vlastnosti.
7-a) Pasivní odpory, tribologie, typy (způsoby) a predikce opotřebení.
7-b) Rotační pohyb, energie, brzdy - typy, použití.
7-c) Vačkové mechanismy, rozdělení, typy, vlastnosti, použití.
8-a) Přehled spojů v konstrukci, šroubové spoje a jejich pojištění.
8-b) Ložiska kluzná, typy a rozdělení, použití, vlastnosti.
8-c) Zdroje tlaku pro hydrostatické mechanismy, rozdělení a typy, použití. Hydrostatické motory a pneumotory.
9-a) Vlastnosti konstrukčních materiálů, jejich hodnocení a měření. Tahový diagram.
9-b) Potrubní technika - rozdělení a typy potrubí, spoje, konstrukce, součásti tlak, další činitelé - materiál, vlastnosti povrchu aj.

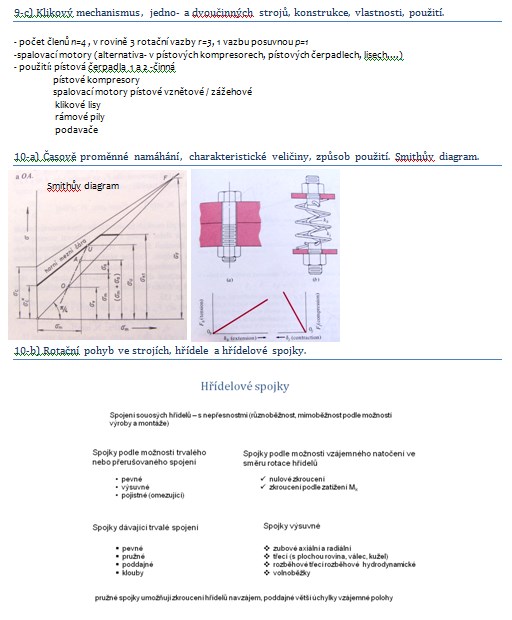

9-c) Klikový mechanismus, jedno- a dvoučinných strojů, konstrukce, vlastnosti, použití.
10-a) Časově proměnné namáhání, charakteristické veličiny, způsob použití. Smithův diagram.
10-b) Rotační pohyb ve strojích, hřídele a hřídelové spojky.
10-c) Čtyřkloubový mechanismus, paralelogram, vlastnosti, použití. Aplikace - zvedák automobilu.
