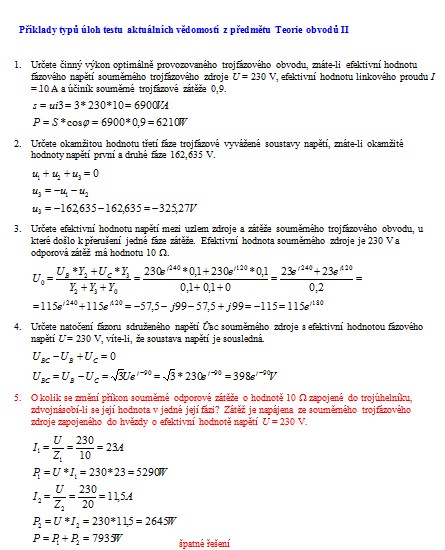

Příklady typů úloh testu aktuálních vědomostí z předmětu Teorie obvodů II

teorie obvodů

napětí

fázové vodiče

tranzistor

odpor

obvod

zesilovač

• 1. Určete činný výkon optimálně provozovaného trojfázového obvodu, znáte-li efektivní hodnotu fázového napětí souměrného trojfázového zdroje U = 230 V, efektivní hodnotu linkového proudu I = 10 A a účiník souměrné trojfázové zátěže 0,9.
  2. Určete okamžitou hodnotu třetí fáze trojfázové vyvážené soustavy napětí, znáte-li okamžité hodnoty napětí první a druhé fáze 162,635 V.
  3. Určete efektivní hodnotu napětí mezi uzlem zdroje a zátěže souměrného trojfázového obvodu, u které došlo k přerušení jedné fáze zátěže. Efektivní hodnota souměrného zdroje je 230 V a odporová zátěž má hodnotu 10 .
  4. Určete natočení fázoru sdruženého napětí ÛBC souměrného zdroje s efektivní hodnotou fázového napětí U = 230 V, víte-li, že soustava napětí je sousledná.
  5. O kolik se změní příkon souměrné odporové zátěže o hodnotě 10  zapojené do trojúhelníku, zdvojnásobí-li se její hodnota v jedné její fázi? Zátěž je napájena ze souměrného trojfázového zdroje zapojeného do hvězdy o efektivní hodnotě napětí U = 230 V.
  6. Nestandardním spojením fází dvou dílčích souměrných trojfázových zdrojů zapojených do lomené hvězdy o stejné efektivní hodnotě fázového napětí může být efektivní hodnota výsledného fázového napětí lomené hvězdy několika násobkem fázového napětí dílčího zdroje, a to
  7. Kolikrát se změní příkon souměrné odporové zátěže o hodnotě 10  zapojené do hvězdy, dojde-li k přerušení její první fáze? Zátěž je třemi vodiči připojena k souměrnému trojfázovému zdroji, který je zapojen do hvězdy a má efektivní hodnotu fázového napětí U = 230 V.
  8. Určete impedanci třetí fáze zátěže zapojené do trojúhelníka, znáte-li-síťové proudy ÎB= - (20•√3+24) + 52j, ÎC= (-20•√3 + 24) - 52j a fázový proud Î1= 20•(√3 + j) A. Zátěž je napájena ze souměrného trojfázového zdroje zapojeného do hvězdy o efektivní hodnotě sdruženého napětí U = 400 V.
  9. Určete velikost proudu nulového vodiče, došlo-li k záměně nulového a fázového vodiče na straně zátěže zapojené do hvězdy. Induktivní zátěž je souměrná a má jmenovité parametry: proud In = 10 A, příkon Pn = 5,52 kW a účiník cos n = 0,8 a je čtyřmi vodiči připojena k souměrnému trojfázovému zdroji, který je zapojen do hvězdy a má efektivní hodnotu fázového napětí U = 230 V.
  10. Určete počáteční hodnotu směrnice stavové veličiny po rozpojení spínače S, znáte-li Uo = 10 V, R1 = 20 , R2 = 100 , L = 50 mH.
  ...
  ...
  ...
  46. Určete hodnotu inverzního obrazového přenosu dvojbranu z obrázku, znáte-li hodnoty R1 = 10 k, R2 = 40 k, R3 = 10 k
  47. Určete hodnotu inverzní obrazové míry přenosu dvojbranu z obrázku, znáte-li hodnoty R1 = 10 k, R2 = 11,25 k, R3 = 10 k
  48. Určete koeficient nesymetrie dvojbranu z obrázku, znáte-li hodnoty R1 = 10 k, R2 = 10 k, R3 = 20 k
  49. Určete dobu, za kterou dorazí rozruch vyvolaný zdrojem na počátku přizpůsobeného vysokofrekvenčního vedení o délce 400 m po odrazu od konce vedení do místa x = 100 m vzdáleného konce vedení, znáte-li R0 = 5 m/m, G0 = 0,1 nS/m, L0 = 36 H/m, C0 = 1 pF/m, f = 1 GHz.
  50. Určete vzdálenost, kterou urazí rozruch vyvolaný zdrojem na počátku přizpůsobeného vysokofrekvenčního vedení za čas t = 500 ns, znáte-li R0 = 3 /km, G0 = 0,5 S/km, L0 = 2 mH/km, C0 = 8 nF/km, f = 1 GHz.
  51. Určete hodnotu impedančně přizpůsobené zátěže připojené k dlouhému vysokofrekvenčnímu vedení, znáte-li R0 = 5 m/m, G0 = 0,1 nS/m, L0 = 40 H/m, C0 = 1 pF/m, f = 1 GHz.
  52. Určete délku vlny dlouhého vysokofrekvenčnímu vedení, znáte-li R0 = 3 /km, G0 = 0,5 S/km, L0 = 2 mH/km, C0 = 8 nF/km, f = 100 MHz
  53. Určete hodnotu vstupní impedance přizpůsobeného vedení v místě x = 30 km vzdáleném od jeho počátku, znáte-li R0 = 3 /km, G0 = 0,5 S/km, L0 = 2 mH/km, C0 = 6 nF/km, f = 10 kHz
  54. Určete hodnotu činitele šíření přizpůsobeného vedení, znáte-li R0 = 3 /km, G0 = 0,5 S/km, L0 = 2 mH/km, C0 = 6 nF/km, f = 10 kHz
  55. Určete měrnou hodnotu kapacitance bezeztrátového vedení, znáte-li Z0 = 300 , L0 = 1,5 H/m,  = 0,03 km-1, f = 2/ kHz.
