Seznam otázek z předmětu Teorie obvodů I
«»
| Přípona |
Typ vypracované otázky |
Stažené 10 x |
| Velikost 2,1 MB |
Jazyk český |
ID projektu 11259 |
| Poslední úprava 18.12.2017 |
Zobrazeno 1 550 x |
Autor: pandoras.box |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
14 Kreditů - kvalita:
90,8% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta elektrotechniky a informatiky
- Kategorie:Technika » Elektrotechnika
- Předmět:Teorie obvodů
- Studijní obor:-
- Ročník:3. ročník
- Formát:PDF dokument (.pdf)
- Rozsah A4:34 stran

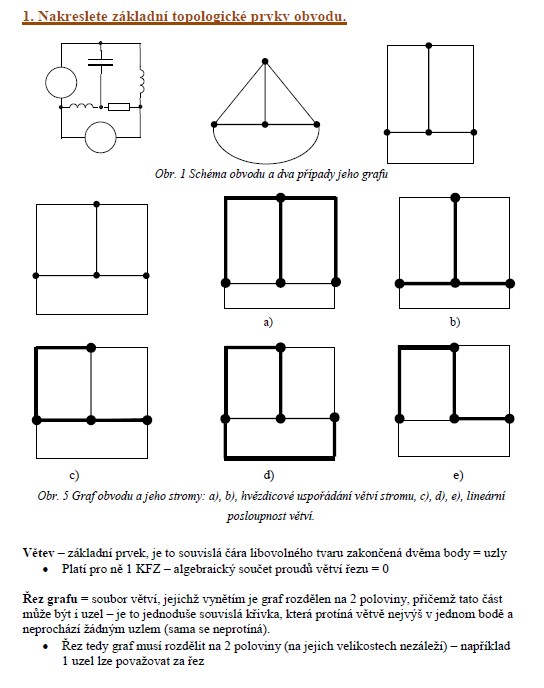

1. Nakreslete základní topologické prvky obvodu.
Větev - základní prvek, je to souvislá čára libovolného tvaru zakončená dvěma body = uzly
• Platí pro ně 1 KFZ - algebraický součet proudů větví řezu = 0
Řez grafu = soubor větví, jejichž vynětím je graf rozdělen na 2 poloviny, přičemž tato část může být i uzel - je to jednoduše souvislá křivka, která protíná větvě nejvýš v jednom bodě a neprochází žádným uzlem (sama se neprotíná).
• Řez tedy graf musí rozdělit na 2 poloviny (na jejich velikostech nezáleží) - například 1 uzel lze považovat za řez
Smyčka = uzavřená dráha tvořená větvemi grafu - v každém uzlu větví smyčky se mohou stýkat pouze 2 větve smyčky
• Pro napětí větví smyčky platí 2KFZ - algebraický součet napětí větví smyčky = 0
Strom = část grafu tvořená nejmenším počtem větví spojujících všechny uzly grafu a nevytvářející přitom žádnou smyčku
• Je-li počet uzlů grafu u, pak je počet větví stromu d = u - 1 = počet nezávislý větví
• Charakteristickou skutečností stromu je, že přidáním jedné větve vnikne smyčka
Větev - základní prvek, je to souvislá čára libovolného tvaru zakončená dvěma body = uzly
• Platí pro ně 1 KFZ - algebraický součet proudů větví řezu = 0
Řez grafu = soubor větví, jejichž vynětím je graf rozdělen na 2 poloviny, přičemž tato část může být i uzel - je to jednoduše souvislá křivka, která protíná větvě nejvýš v jednom bodě a neprochází žádným uzlem (sama se neprotíná).
• Řez tedy graf musí rozdělit na 2 poloviny (na jejich velikostech nezáleží) - například 1 uzel lze považovat za řez
Smyčka = uzavřená dráha tvořená větvemi grafu - v každém uzlu větví smyčky se mohou stýkat pouze 2 větve smyčky
• Pro napětí větví smyčky platí 2KFZ - algebraický součet napětí větví smyčky = 0
Strom = část grafu tvořená nejmenším počtem větví spojujících všechny uzly grafu a nevytvářející přitom žádnou smyčku
• Je-li počet uzlů grafu u, pak je počet větví stromu d = u - 1 = počet nezávislý větví
• Charakteristickou skutečností stromu je, že přidáním jedné větve vnikne smyčka
Klíčová slova:
kompenzace
model rovnice
teorie obvodů
schémata cívky
kmitočty
Obsah:
- 1. Nakreslete základní topologické prvky obvodu
2. Nakreslete harmonický průběh obvodové veličiny a zobrazte ho fázorem
3. Nakreslete zatěžovací charakteristiku ideálního a skutečného lineárního stejnosměrného zdroje a klasifikujte zdroj podle poklesu jeho charakteristiky.
4. Vysvětlete princip kompenzace.
5. Napište imitanční podmínku pro sériovou a paralelní rezonanci.
6. Vyložte Ampèrovo pravidlo a pojem souhlasná svorka.
7. Napište výraz pro činitel vazby dvou indukčně vázaných cívek.
8. Napište výraz pro výpočet práce z okamžitých hodnot proudu a napětí.
9. Napište výraz pro statický a diferenciální parametr nelineární charakteristiky.
10. Napište výraz pro výpočet efektivní hodnoty z okamžité hodnoty veličiny.
11. Nakreslete základní modely obvodových prvků včetně počítacích šipek.
12. Nakreslete fázorový diagram sériového zapojení rezistoru, induktoru a kapacitoru.
13. Nakreslete fázorový diagram paralelního zapojení rezistoru, induktoru a kapacitoru.
14. Napište provozní parametry technických prvků.
15. Napište výraz pro teplotní závislost odporu.
16. Sestavte obvodový model rovnice ... a nakreslete jeho trojúhelník výkonů.
17. Sestavte obvodový model rovnice ... a nakreslete jeho trojúhelník výkonů.
18. Sestavte obvodový model rovnice ... a nakreslete jeho zatěžovací charakteristiku.
19. Sestavte obvodový model rovnice ... a nakreslete jeho zatěžovací charakteristiku.
20. Sestavte obvodový model rovnic nakreslete jejich fázorový diagram.
21. Nakreslete rozvětvený elektrický obvod tvořený alespoň 6 větvemi, určete počet nezávislých uzlů a smyček a rozhodněte zda je výhodnější k jeho řešení použití metody smyčkových proudů nebo řezových napětí.

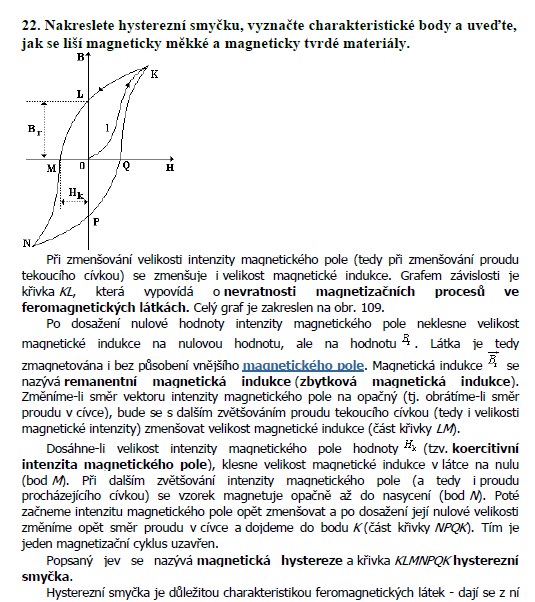

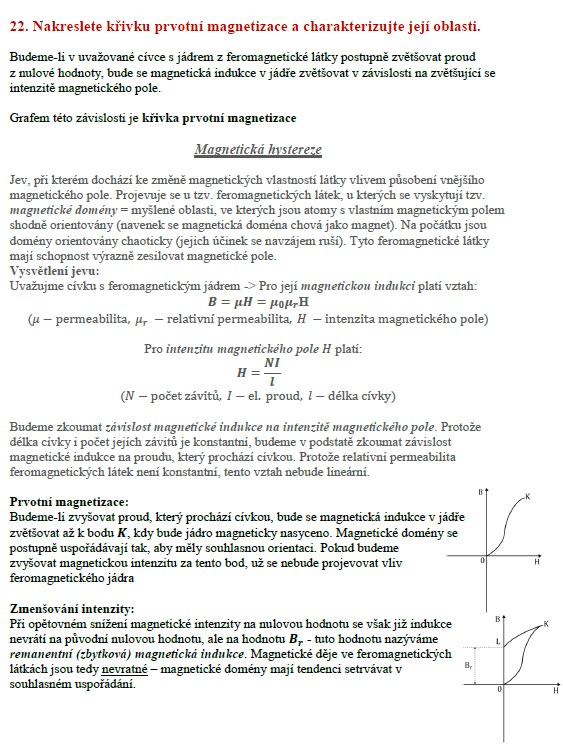

22. Nakreslete hysterezní smyčku, vyznačte charakteristické body a uveďte, jak se liší magneticky měkké a magneticky tvrdé materiály.
23. Nakreslete náhradní schémata cívky pro nízké, střední a vysoké kmitočty a napište výrazy pro impedance těchto modelů.
24. Nakreslete imitanční obvod se smíšeným zapojením a jeho duální podobu včetně fázorových diagramů obou obvodů
25. Nakreslete VA/AV charakteristiku nelineárního prvku a charakteristiku rezistoru a proveďte konstrukci výsledné charakteristiky obvodu jejich sériového a paralelního zapojení.¨
26. Napište vztah pro velikost a fázi imitance k-té harmonické sériového a paralelního zapojení rezistoru, induktoru a kapacitoru.
27. Nakreslete komplexor s nenulovou počáteční fází a uveďte výraz popisující souvislost mezi jeho polohou v komplexní rovině a časovým průběhem, otáčí-li se komplexor rovnoměrně úhlovou rychlostí.

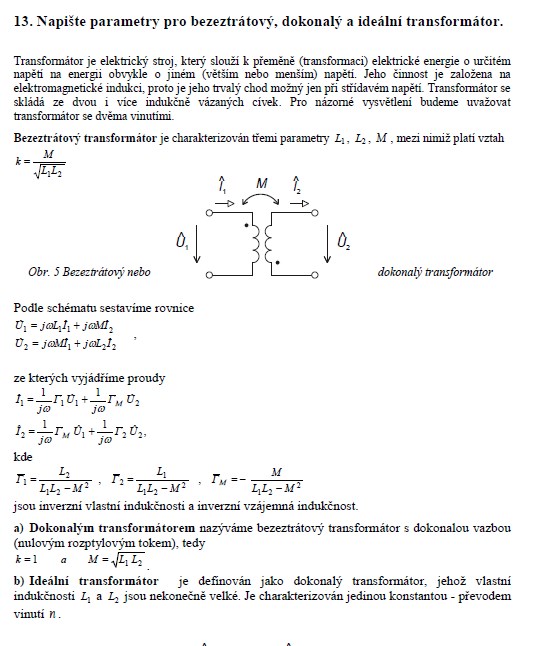

28. Nakreslete úplné náhradní schéma transformátoru s železným jádrem a časový průběh vstupního napětí a proudu, je-li transformátor ve stavu naprázdno a napájen z harmonického zdroje napětí.
