Seznam otázek z předmětu Teorie obvodů II - vypracované

napětí

zesilovač

trojfázová síť

stejnosměrné napětí

impedance

napájení

buzení

obvody

• 1 bod:

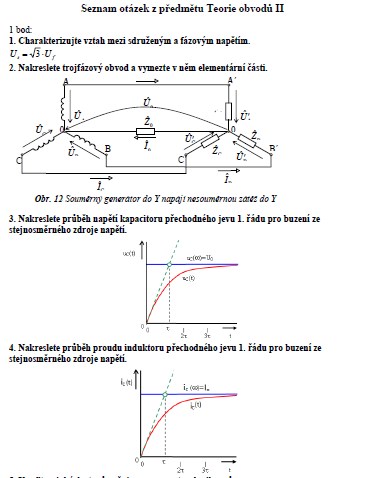

  1. Charakterizujte vztah mezi sdruženým a fázovým napětím.
  2. Nakreslete trojfázový obvod a vymezte v něm elementární části.
  3. Nakreslete průběh napětí kapacitoru přechodného jevu 1. řádu pro buzení ze stejnosměrného zdroje napětí.
  4. Nakreslete průběh proudu induktoru přechodného jevu 1. řádu pro buzení ze stejnosměrného zdroje napětí.
  5. Uveďte z jakých stavů určujeme parametry dvojbranů.
  6. Napište výraz pro determinant kaskádního parametrů dvojbranů.
  7. Napište výrazy pro sekundární parametry vedení s rozloženými parametry.
  8. Uveďte primární parametry vedení s rozloženými parametry.
  9. Napište výraz pro kmitočtovou závislost komplexní hodnoty zesílení zesilovače.
  10. Nakreslete kmitočtovou charakteristiku zesílení a vymezte v ní šířku pásma.
  11. Pojmenujte hodnoty - 20 dB; 20 dB a stanovte k nim číselné hodnoty podílu napětí a výkonu.
  12. Nakreslete fázorovou čáru imitace sériového zapojení rezistoru a induktoru.
  13. Nakreslete fázorovou čáru imitace paralelního zapojení rezistoru a kapacitoru.

  2 body:
  1. Popište princip funkce zesilovače
  2. Popište vytvoření trojfázového zdroje napětí.
  3. Nakreslete všechny možnosti připojení spotřebičů k trojfázové síti.
  4. Nakreslete zapojení trojfázového zdroje napětí do hvězdy a zátěže do hvězdy a vyznačte v něm počítací šipky všech proudů a napětí.
  5. Nakreslete zapojení trojfázového zdroje napětí do hvězdy a zátěže do trojúhelníka a vyznačte v něm počítací šipky všech proudů a napětí.
  6. Nakreslete časový průběh veličiny přechodného jevu v obvodu 1. řádu a zkonstruujte v něm časovou konstantu.
  7. Napište výrazy pro stavové veličiny přechodného jevu a odůvodněte je.
  8. Stanovte parametry kaskádního řazení několika dvojbranů.
  9. Nakreslete elementární úsek vedení s rozloženými parametry a vyznačte v něm proudy a napětí.
  10. Nakreslete časové průběhy buzení a odezvy derivačního článku.
  11. Nakreslete časové průběhy buzení a odezvy integračního článku.
  12. Nakreslete odezvu přechodného jevu s vlastními kmity obvodu a popište ji.
  13. Napište rovnice a nakreslete schémata alespoň dvou řízených zdrojů.

  3 body:

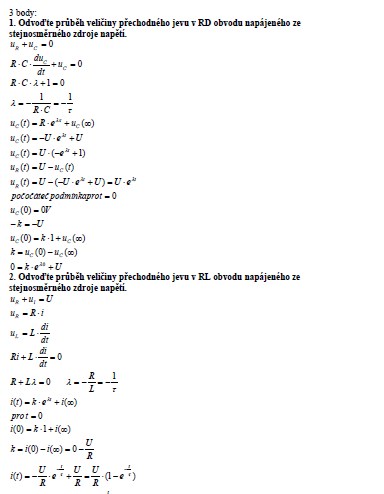

  1. Odvoďte průběh veličiny přechodného jevu v RD obvodu napájeného ze stejnosměrného zdroje napětí.
  2. Odvoďte průběh veličiny přechodného jevu v RL obvodu napájeného ze stejnosměrného zdroje napětí.
  3. Nakreslete průběhy proudu, napětí a výkonu bezeztrátového homogenního vedení s rozloženými parametry ve stavu naprázdno.
  4. Nakreslete průběhy proudu, napětí a výkonu bezeztrátového homogenního vedení s rozloženými parametry ve stavu nakrátko.
  5. Odvoďte kaskádní rovnice dvojbranu ze sérioparalelních rovnic dvojbranu.
  6. Odvoďte z kaskádních rovnic výraz pro vstupní impedanci dvojbranu ve stavu naprázdno a nakrátko.
  7. Odvoďte přenosovou funkci napětí pro impedanční dělič.
  8. Odvoďte přenosovou funkci napětí operačního zesilovače s elementární operační síti.
  9. Sestrojte fázorový diagram proudů a napětí nesymetrické trojfázové zátěže v zapojení do hvězdy.
  10. Sestrojte fázorový diagram proudů a napětí nesymetrické trojfázové zátěže v zapojení do trojúhelníka.
  11. Sestrojte v komplexní rovině fázorovou čáru RD článku.
  12. Sestrojte modulovou a fázovou charakteristiku RD článku.
  13. Sestrojte nastavení pracovního bodu jednostupňového tranzistorového zesilovače ve výstupních charakteristikách tranzistoru.
