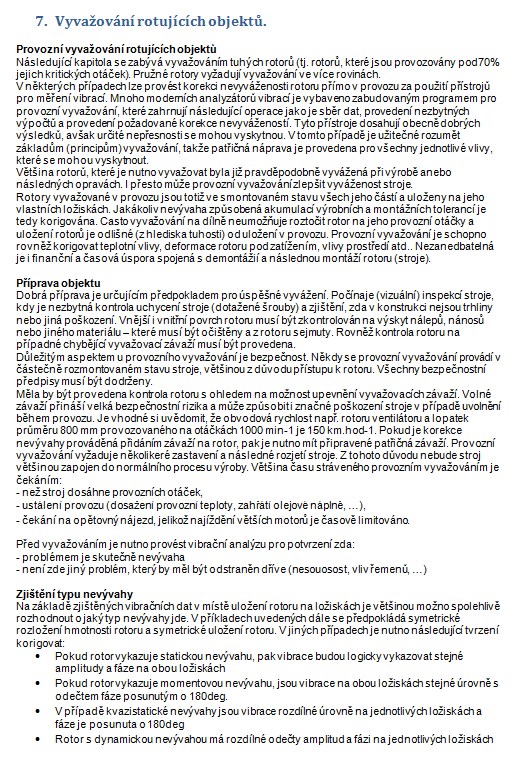

7. Vyvažování rotujících objektů.
Provozní vyvažování rotujících objektů
Následující kapitola se zabývá vyvažováním tuhých rotorů (tj. rotorů, které jsou provozovány pod 70% jejich kritických otáček). Pružné rotory vyžadují vyvažování ve více rovinách.
V některých případech lze provést korekci nevyváženosti rotoru přímo v provozu za použití přístrojů pro měření vibrací. Mnoho moderních analyzátorů vibrací je vybaveno zabudovaným programem pro provozní vyvažování, které zahrnují následující operace jako je sběr dat, provedení nezbytných výpočtů a provedení požadované korekce nevyvážeností. Tyto přístroje dosahují obecně dobrých výsledků, avšak určité nepřesnosti se mohou vyskytnou. V tomto případě je užitečné rozumět základům (principům) vyvažování, takže patřičná náprava je provedena pro všechny jednotlivé vlivy, které se mohou vyskytnout.
Většina rotorů, které je nutno vyvažovat byla již pravděpodobně vyvážená při výrobě anebo následných opravách. I přesto může provozní vyvažování zlepšit vyváženost stroje.
Rotory vyvažované v provozu jsou totiž ve smontovaném stavu všech jeho částí a uloženy na jeho vlastních ložiskách. Jakákoliv nevývaha způsobená akumulací výrobních a montážních tolerancí je tedy korigována. Často vyvažování na dílně neumožňuje roztočit rotor na jeho provozní otáčky a uložení rotorů je odlišné (z hlediska tuhosti) od uložení v provozu. Provozní vyvažování je schopno rovněž korigovat teplotní vlivy, deformace rotoru pod zatížením, vlivy prostředí atd.. Nezanedbatelná je i finanční a časová úspora spojená s demontážií a následnou montáží rotoru (stroje).
Provozní vyvažování rotujících objektů
Následující kapitola se zabývá vyvažováním tuhých rotorů (tj. rotorů, které jsou provozovány pod 70% jejich kritických otáček). Pružné rotory vyžadují vyvažování ve více rovinách.
V některých případech lze provést korekci nevyváženosti rotoru přímo v provozu za použití přístrojů pro měření vibrací. Mnoho moderních analyzátorů vibrací je vybaveno zabudovaným programem pro provozní vyvažování, které zahrnují následující operace jako je sběr dat, provedení nezbytných výpočtů a provedení požadované korekce nevyvážeností. Tyto přístroje dosahují obecně dobrých výsledků, avšak určité nepřesnosti se mohou vyskytnou. V tomto případě je užitečné rozumět základům (principům) vyvažování, takže patřičná náprava je provedena pro všechny jednotlivé vlivy, které se mohou vyskytnout.
Většina rotorů, které je nutno vyvažovat byla již pravděpodobně vyvážená při výrobě anebo následných opravách. I přesto může provozní vyvažování zlepšit vyváženost stroje.
Rotory vyvažované v provozu jsou totiž ve smontovaném stavu všech jeho částí a uloženy na jeho vlastních ložiskách. Jakákoliv nevývaha způsobená akumulací výrobních a montážních tolerancí je tedy korigována. Často vyvažování na dílně neumožňuje roztočit rotor na jeho provozní otáčky a uložení rotorů je odlišné (z hlediska tuhosti) od uložení v provozu. Provozní vyvažování je schopno rovněž korigovat teplotní vlivy, deformace rotoru pod zatížením, vlivy prostředí atd.. Nezanedbatelná je i finanční a časová úspora spojená s demontážií a následnou montáží rotoru (stroje).
Klíčová slova:
vibrodiagnostika
tribodiagnostika
metodický postup
alternativní metody
hydraulické obvody
akustická diagnostika
Obsah:
- 1. Teorie technické diagnostiky -základní pojmy, rozdělení, průběh procesu poškození a opotřebení, diagnóza (detekce, lokalizace, specifikace, predikce).
2. Vibrodiagnostika - základy teorie, měřené veličiny, základy teorie snímačů.
3. Vibrodiagnostika - interpretace naměřených hodnot, přístrojová technika.
4. Vibrodiagnostika - frekvenční analýza, mediální analýza, provozní tvary kmitů.
5. Vibrodiagnostika - orbitální analýza, metory měření vibrací u valivých ložisek.
6. Nesouosost a ustavování.
7. Vyvažování rotujících objektů.
8. Diagnostika kluzných ložisek.
9. Diagnostika ozubených převodů.
10. Tribodiagnostika - základní pojmy a rozdělení metod a testů.
11. Tribodiagnostika - metody k určení technického stavu - přístrojová technika a princip.
12. Tribodiagnostika - určení kvalitativních ukazatelů motorového oleje.
13. Tribodiagnostika - určení kvalitativních ukazatelů převodového oleje.
14. Tribodiagnostika - určení kvalitativních ukazatelů hydraulického oleje.

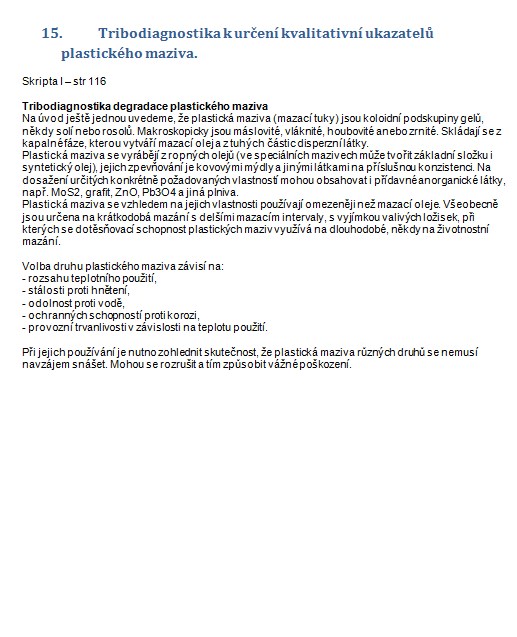

15. Tribodiagnostika k určení kvalitativních ukazatelů plastického maziva.
16. Diagnostika rotujících pohonných jednotek - možnosti metod technické diagnostiky, jejich nasazení, způsob vyhodnocení.
17. Metody vibro a tribo diagnostiky používané u strojních systémů a použitelné u elektrozařízení.
18. Mezní (limitní) stavy a způsoby určení zbytkové životnosti - podstata způsobů určování, řešení prognózy, prediktivní modely.
19. Metodický postup při řešení návrhu diagnostického systému - obsah jednotlivých postupových bodů.
20. Postavení a úloha technické diagnostiky v údržbě jako systému a při zajišťování kvality výroby a oprav.
21. Alternativní metody vibrodiagnostiky pro valivá ložiska.
22.Multiparametrická diagnostika
23. Základní pojmy spolehlivosti, vyhodnocování provozní spolehlivosti, klasifikace poruch.
24. Diagnostika hydraulických obvodů.
25. Kinematická viskozita, obsah vody, bod vzplanutí.
26. Číslo alkality (TBN) a kyselosti (TAN), Conradsonův karbonizační zbytek.

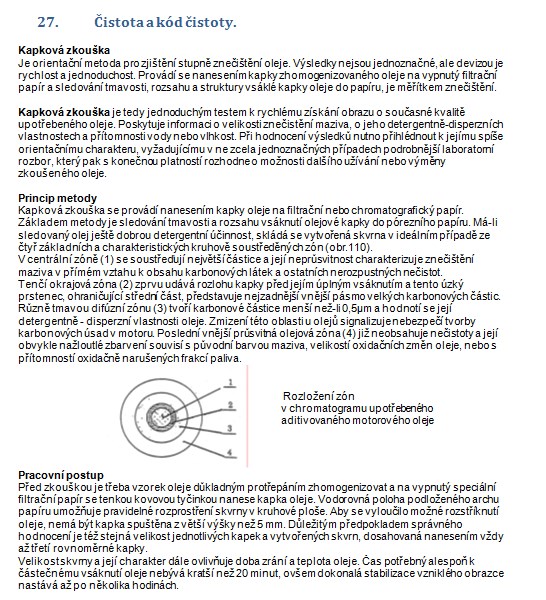

27. Čistota a kód čistoty.

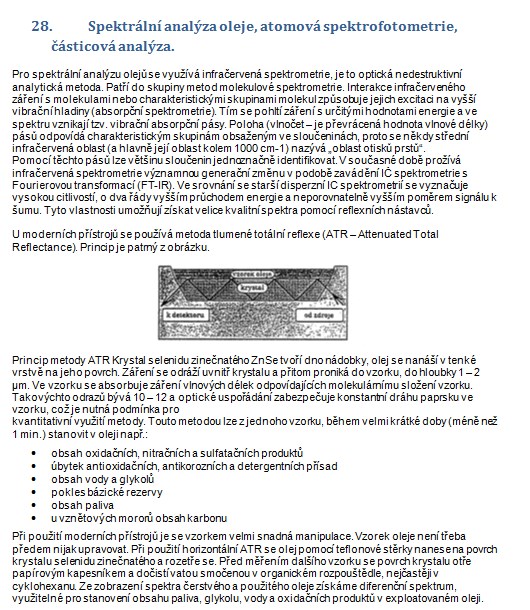

28. Spektrální analýza oleje, atomová spektrofotometrie, částicová analýza.
29. Hodnocení plastických maziv.
30. Akustická diagnostika - rozdělení, měření, použití.
