Vypracované otázky k Technologii obrábění
«»
| Přípona .docx |
Typ vypracované otázky |
Stažené 4 x |
| Velikost 5,9 MB |
Jazyk český |
ID projektu 5875 |
| Poslední úprava 08.06.2015 |
Zobrazeno 1 757 x |
Autor: petr.cerny |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
6 Kreditů - kvalita:
90,9% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Technologie
- Předmět:Technologie obrábění
- Studijní obor:-
- Ročník:1. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:37 stran
2. Geometrie řezného klínu - nástrojová a pracovní soustava
nástrojová - v této rovině se definuje geometrie řezné části ve statickém pojetí.
Uplatní se zejména při konstrukci, výrobě, kontrole a ostření nástroje. Roviny používané v
této rovině se nazývají nástrojové roviny.
- pracovní - tato soustava se nazývá také jako efektivní nebo kinetická. Identifikuje se
zde geometrie v procesu řezání. Roviny používané v této soustavě se nazývají pracovní
roviny. Jejich názvy a značení je totožné jako u nástrojových rovin, s tím rozdílem, že se
přidává index e (např. Pre).

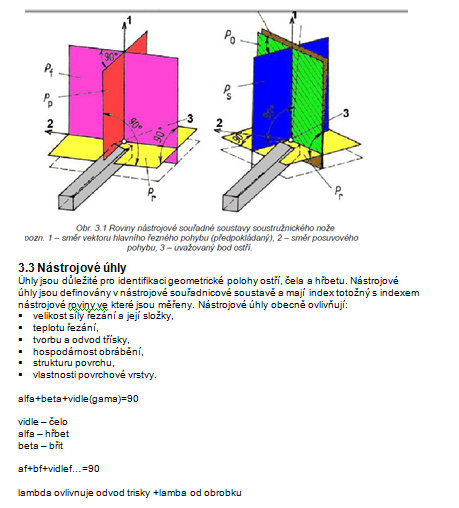

3.1 Nástrojové roviny
Nástrojová rovina základní Pr je rovina procházející uvažovaným bodem ostří a je
kolmá na předpokládaný směr hlavního řezného pohybu.
Nástrojová rovina boční Pf je rovina procházející uvažovaným bodem ostří, leží v ní
vektor posuvového pohybu vf a je kolmá na rovinu základní Pr. (Pozn. leží v ní vektory všech
pohybů vc, vf, ve a všeobecně je tato rovina orientována ve směru posuvového pohybu).
Nástrojová rovina zadní Pp je rovina procházející uvažovaným bodem ostří, kolmá na
nástrojovou rovinu základní Pr a na nástrojovou rovinu boční Pf.
Nástrojová rovina ostří Ps je rovina tečná k ostří v uvažovaném bodě ostří, kolmá na
rovinu základní Pr.
nástrojová - v této rovině se definuje geometrie řezné části ve statickém pojetí.
Uplatní se zejména při konstrukci, výrobě, kontrole a ostření nástroje. Roviny používané v
této rovině se nazývají nástrojové roviny.
- pracovní - tato soustava se nazývá také jako efektivní nebo kinetická. Identifikuje se
zde geometrie v procesu řezání. Roviny používané v této soustavě se nazývají pracovní
roviny. Jejich názvy a značení je totožné jako u nástrojových rovin, s tím rozdílem, že se
přidává index e (např. Pre).
3.1 Nástrojové roviny
Nástrojová rovina základní Pr je rovina procházející uvažovaným bodem ostří a je
kolmá na předpokládaný směr hlavního řezného pohybu.
Nástrojová rovina boční Pf je rovina procházející uvažovaným bodem ostří, leží v ní
vektor posuvového pohybu vf a je kolmá na rovinu základní Pr. (Pozn. leží v ní vektory všech
pohybů vc, vf, ve a všeobecně je tato rovina orientována ve směru posuvového pohybu).
Nástrojová rovina zadní Pp je rovina procházející uvažovaným bodem ostří, kolmá na
nástrojovou rovinu základní Pr a na nástrojovou rovinu boční Pf.
Nástrojová rovina ostří Ps je rovina tečná k ostří v uvažovaném bodě ostří, kolmá na
rovinu základní Pr.
Klíčová slova:
řezání
geometrie
tříska
obrábění
frézování
ozubené kolo
Obsah:
- 1. Základy procesu řezání - základní pojmy a definice
2. Geometrie řezného klínu - nástrojová a pracovní soustava
3. TVORBA A TVAROVÁNÍ TŘÍSKY
5. Teplo při obrábění - tepelná bilance
6. OPOTŘEBENÍ ŘEZNÝCH NÁSTROJŮ
6. trvanlivost a životnost nástroje
7. Obrobitelnost materiálu
8. Drsnost povrchu
9. Řezné materiály - nástrojové oceli, SK
10. Řezné materiály - keramika, KBN, diamant
11 soustruzeni
12. Výrobní zařízení pro soustružení - upínání obrobků
13. Frézování - princip, způsoby, nástroje
14. Výrobní zařízení pro frézování - univerzální dělicí přístroj
15. Vrtání - princip, způsoby, nástroje - hluboké vrtání
16. Vyvrtávání, vyhrubování, vystružování, zahlubování - principy, způsoby, nástroje
17. Hoblování a obrážení - principy, způsoby, nástroje, stroje
18. Protahování, protlačování - principy, způsoby, nástroje, stroje
19. Dělení materiálů - principy, způsoby, nástroje

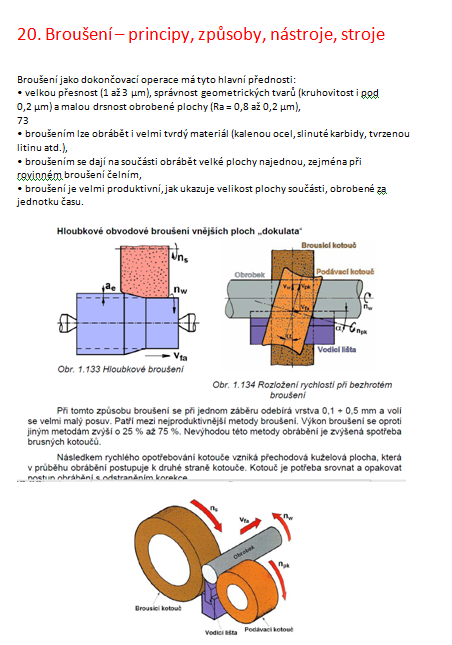

20. Broušení - principy, způsoby, nástroje, stroje
21. Dokončovací operace - principy, způsoby

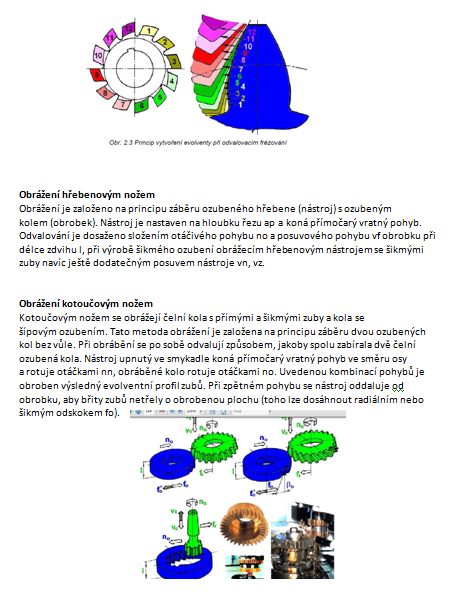

22. Výroba ozubených kol - základní principy
23. Výroba závitů - základní principy
27. Výroba kuželů
28. Chyby měření
29. Řezné prostředí
30. Základní principy montáží, druhy a způsoby montáží
