Popis:
1) Výroba vinutí - rozdělení vinutí podle funkce a parametrů RLC, vodiče a materiály pro vinutí, navíjení, navíječky

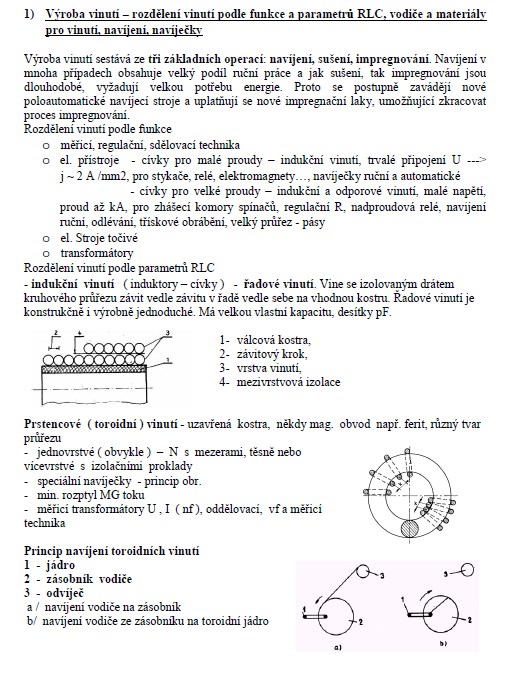

Výroba vinutí sestává ze tři základních operací: navíjení, sušení, impregnování. Navíjení v mnoha případech obsahuje velký podíl ruční práce a jak sušení, tak impregnování jsou dlouhodobé, vyžadují velkou potřebu energie. Proto se postupně zavádějí nové poloautomatické navíjecí stroje a uplatňují se nové impregnační laky, umožňující zkracovat proces impregnování.
Rozdělení vinutí podle funkce
o měřicí, regulační, sdělovací technika
o el. přístroje - cívky pro malé proudy - indukční vinutí, trvalé připojení U ---> j ~ 2 A /mm2, pro stykače, relé, elektromagnety…, navíječky ruční a automatické
- cívky pro velké proudy - indukční a odporové vinutí, malé napětí, proud až kA, pro zhášecí komory spínačů, regulační R, nadproudová relé, navijení ruční, odlévání, třískové obrábění, velký průřez - pásy
o el. Stroje točivé
o transformátory
Rozdělení vinutí podle parametrů RLC
- indukční vinutí ( induktory - cívky ) - řadové vinutí. Vine se izolovaným drátem
kruhového průřezu závit vedle závitu v řadě vedle sebe na vhodnou kostru. Řadové vinutí je
konstrukčně i výrobně jednoduché. Má velkou vlastní kapacitu, desítky pF.
Klíčová slova:
vinutí
spoje
vodiče
elektronové procesy
rentgenové procesy
jaderné procesy
laserové procesy
Obsah:
- 1) Výroba vinutí - rozdělení vinutí podle funkce a parametrů RLC, vodiče a materiály pro vinutí, navíjení, navíječky
2) Sušení v elektrotechnické výrobě - způsoby sušení, fyzikální podstata, monitoring procesu sušení, druhy a provedení sušáren
3) Impregnační procesy - účel a princip impregnace, způsoby impregnace lakem a olejem, zařízení pro impregnaci, regenerace olejem
4) Výroba přístrojových transformátorů, technologie lití a zalévaní, výhody a nevýhody, materiály, fyzikálně chemické aspekty.
5) Výroba vodivých spojů, způsoby připojování vodičů a prvků, materiály pro výrobu spojů. Kontaktování polovodičových čipů - termokomprese a ultrazvuk.
6) Výroba vodivých spojů, princip pájení a způsoby jeho provedení, pájky, smáčivost povrchů, tvary pájených spojů a jejich poruchy.
7) Plošné spoje a technologie povrchové montáže, typy desek plošných spojů, materiály pro plošné spoje - definice základního materiálu, výztuže a pojiva. Hlavní druhy organických základních materiálů pro výrobu desek s plošnými spoji, druhy montážních technologií.

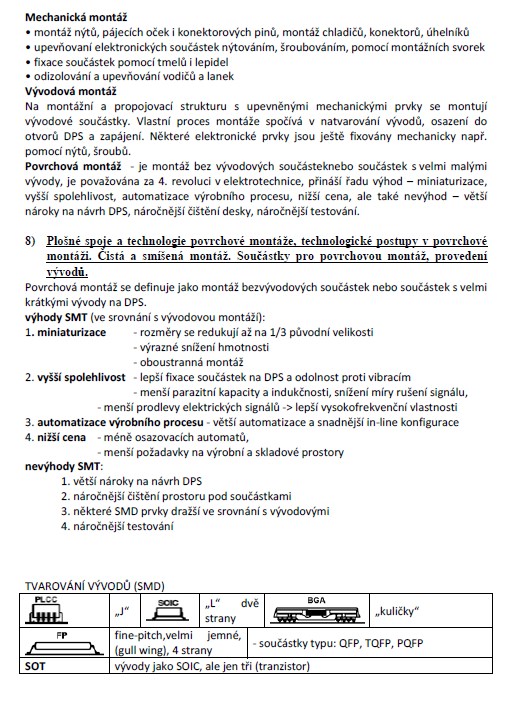

8) Plošné spoje a technologie povrchové montáže, technologické postupy v povrchové montáži. Čistá a smíšená montáž. Součástky pro povrchovou montáž, provedení vývodů.
9) Mechanické montážní technologie, základní operace. Předúpravy materiálů.
10) Nanášení a tvorba funkčních vrstev, speciální vrstvy. Propojovací systémy.
11) Anizotropní látky, vlastnosti a výrobní procesy anizotropních látek. Úvod do teorie piezoelektřiny. Možnosti využití vybraných anizotropních materiálů.
12) Elektronové procesy, získávání a řízení pohybu elektrických částic, zdroje elektronů, elektronové trysky, účinky elektronového svazku.
13) Elektronové procesy, svařování kovů, tavení kovů, odpařování kovů, obrábění elektronovým svazkem, využití chemických a dalších účinků elektronových svazků.
14) Iontové procesy, získávání iontů a iontových svazků, zdroje iontů, uspořádání základních zařízení.
15) Iontové procesy, aplikace iontových procesů, iontové naprašování, leptání, iontová implantace a litografie.
16) Rentgenové procesy. Vznik a vlastnosti rentgenového záření, některé možnosti využití rentgenových procesů, rentgenová litografie
17) Radiační technologie, základní rozdělení a charakteristiky, uspořádání zařízení, příklady některých aplikací.
18) Jaderné procesy, základní pojmy, transmutace polovodičových materiálů, vytváření elektronicky aktivních struktur.
19) Laserové procesy, teoretické základy činnosti laserů, jejich rozdělení a vlastnosti.
20) Laserové procesy, základní aplikace laserů ve výrobních procesech, výkonové lasery, jejich uspořádání a vlastnosti.

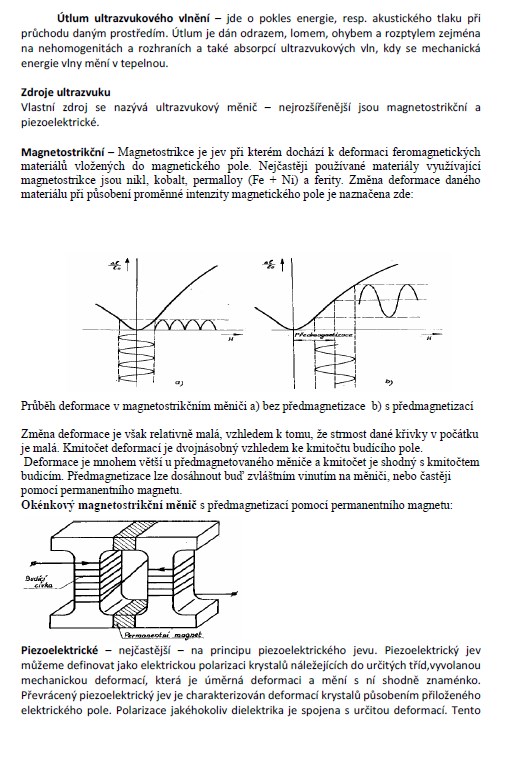

21) Ultraakustické procesy, fyzikální základy, definice základních pojmů, zdroje ultrazvuku a princip jejich činnosti
22) Ultraakustické procesy, možnosti využití ultrazvuku ve výrobních procesech, základní uspořádání zařízení.
23) Technologické procesy, řízení jakosti v technologických procesech, technologická integrace, modely technologických operací a optimalizace technologických procesů.
