Vypracované otázky ke zkoušce z předmětu Tekutinové mechanizmy
«»
| Přípona .docx |
Typ vypracované otázky |
Stažené 5 x |
| Velikost 10,5 MB |
Jazyk český |
ID projektu 10953 |
| Poslední úprava 09.10.2017 |
Zobrazeno 1 300 x |
Autor: aladeen |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
12 Kreditů - kvalita:
92,3% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoká škola báňská - Technická univerzita Ostrava
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Tekutinové mechanizmy
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.docx)
- Rozsah A4:49 stran

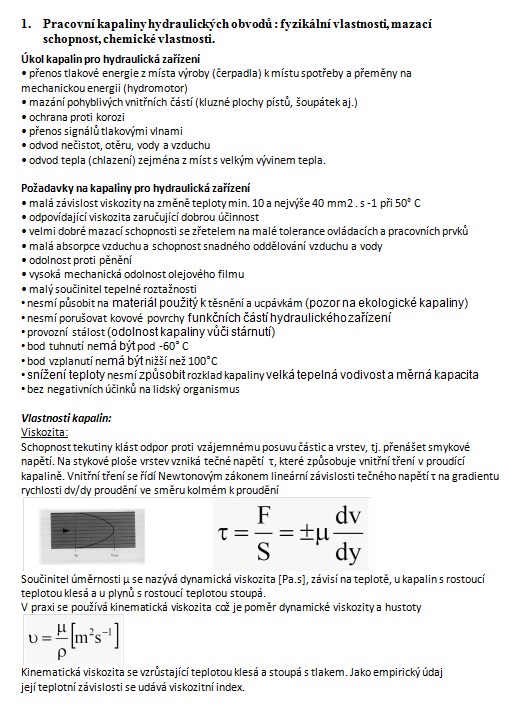

1. Pracovní kapaliny hydraulických obvodů : fyzikální vlastnosti, mazací schopnost, chemické vlastnosti.
Úkol kapalin pro hydraulická zařízení
• přenos tlakové energie z místa výroby (čerpadla) k místu spotřeby a přeměny na mechanickou energii (hydromotor)
• mazání pohyblivých vnitřních částí (kluzné plochy pístů, šoupátek aj.)
• ochrana proti korozi
• přenos signálů tlakovými vlnami
• odvod nečistot, otěru, vody a vzduchu
• odvod tepla (chlazení) zejména z míst s velkým vývinem tepla.
Požadavky na kapaliny pro hydraulická zařízení
• malá závislost viskozity na změně teploty min. 10 a nejvýše 40 mm2 . s -1 při 50° C
• odpovídající viskozita zaručující dobrou účinnost
• velmi dobré mazací schopnosti se zřetelem na malé tolerance ovládacích a pracovních prvků
• malá absorpce vzduchu a schopnost snadného oddělování vzduchu a vody
• odolnost proti pěnění
• vysoká mechanická odolnost olejového filmu
• malý součinitel tepelné roztažnosti
• nesmí působit na materiál použitý k těsnění a ucpávkám (pozor na ekologické kapaliny)
• nesmí porušovat kovové povrchy funkčních částí hydraulického zařízení
• provozní stálost (odolnost kapaliny vůči stárnutí)
• bod tuhnutí nemá být pod -60° C
• bod vzplanutí nemá být nižší než 100°C
• snížení teploty nesmí způsobit rozklad kapaliny velká tepelná vodivost a měrná kapacita
• bez negativních účinků na lidský organismus
Úkol kapalin pro hydraulická zařízení
• přenos tlakové energie z místa výroby (čerpadla) k místu spotřeby a přeměny na mechanickou energii (hydromotor)
• mazání pohyblivých vnitřních částí (kluzné plochy pístů, šoupátek aj.)
• ochrana proti korozi
• přenos signálů tlakovými vlnami
• odvod nečistot, otěru, vody a vzduchu
• odvod tepla (chlazení) zejména z míst s velkým vývinem tepla.
Požadavky na kapaliny pro hydraulická zařízení
• malá závislost viskozity na změně teploty min. 10 a nejvýše 40 mm2 . s -1 při 50° C
• odpovídající viskozita zaručující dobrou účinnost
• velmi dobré mazací schopnosti se zřetelem na malé tolerance ovládacích a pracovních prvků
• malá absorpce vzduchu a schopnost snadného oddělování vzduchu a vody
• odolnost proti pěnění
• vysoká mechanická odolnost olejového filmu
• malý součinitel tepelné roztažnosti
• nesmí působit na materiál použitý k těsnění a ucpávkám (pozor na ekologické kapaliny)
• nesmí porušovat kovové povrchy funkčních částí hydraulického zařízení
• provozní stálost (odolnost kapaliny vůči stárnutí)
• bod tuhnutí nemá být pod -60° C
• bod vzplanutí nemá být nižší než 100°C
• snížení teploty nesmí způsobit rozklad kapaliny velká tepelná vodivost a měrná kapacita
• bez negativních účinků na lidský organismus
Klíčová slova:
pracovní kapaliny
hydrostatické převodníky
geometrický objem
rozváděče
tlakové ventily
servotechnika
rozběh
brždění pohonu
Obsah:
- 1. Pracovní kapaliny hydraulických obvodů : fyzikální vlastnosti, mazací schopnost, chemické vlastnosti.
2. Pracovní kapaliny hydraulických obvodů : minerální oleje, těžko zápalné kapaliny, ekologické kapaliny.
3. Hydrostatické převodníky : definice, charakteristické parametry, účinnosti, statické charakteristiky.
4. Hydrostatické převodníky zubové, lamelové, šroubové.
5. Hydrostatické převodníky pístové radiální, axiální.
6. Řízení geometrického objemu hydrostatických převodníků. Regulace na konstantní tlak a konstantní výkon.
7. Přímočaré hydromotory : konstrukce, výpočet, technologie výroby.
8. Kyvné hydromotory. Hydraulické agregáty. Multiplikátory tlaku.
9. Těsnění v hydraulice.
10. Rozváděče.
11. Jednosměrné ventily, řízené jednosměrné ventily, dvoustranný hydraulický zámek, uzavírací ventily.
12. Škrticí ventily. Regulační ventily průtoku.
13. Tlakové ventily.
14. Vestavné ventily.
15. Hydraulické akumulátory a jejich použití v obvodech.

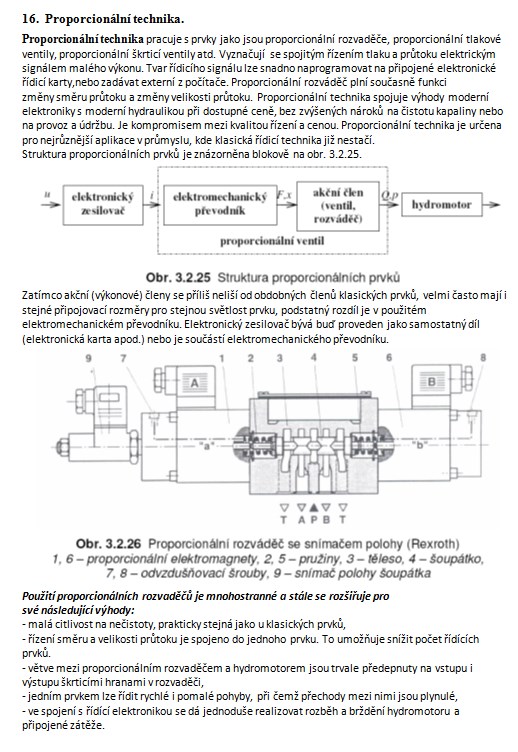

16. Proporcionální technika.
17. Servotechnika.
18. Filtry a filtrace kapalin.
19. Potrubí, hadice, armatury. Výpočet tlakové ztráty v potrubí a armaturách.
20. Tuhost hydraulického systému, modul pružnosti vedení a kapaliny, hydraulická kapacita. Vliv změny modulu pružnosti vedení a kapaliny.
21. Hydraulický pohon : skladba pohonu, ustálený stav pohonu.
22. Rozběh a brždění pohonu.
23. Hydraulické obvody otevřené a uzavřené.
24. Řízení hydraulického pohonu proměnným odporem.

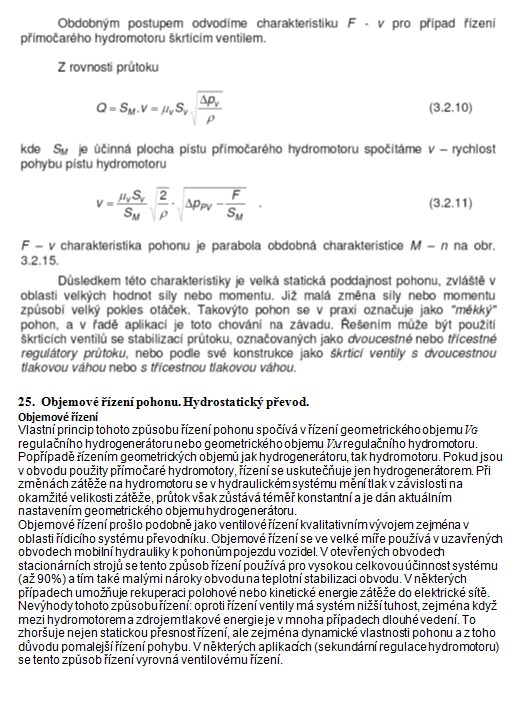

25. Objemové řízení pohonu. Hydrostatický převod.
26. Pneumatické pohony : zdroje, rozvod a úprava stlačeného vzduchu.
27. Pneumatické motory : konstrukce, charakteristiky, řízení.
