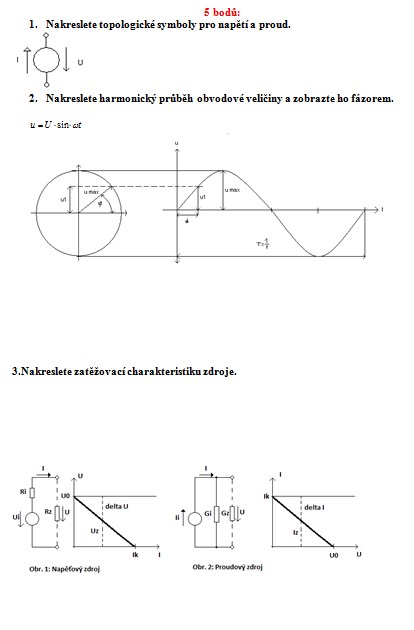

1. Nakreslete topologické symboly pro napětí a proud.
2. Nakreslete harmonický průběh obvodové veličiny a zobrazte ho fázorem.
3.Nakreslete zatěžovací charakteristiku zdroje.
4. Vysvětlete princip kompenzace.
Napěťová kompenzace - napěťové ani proudové poměry v obvodu se nezmění, jestliže je z el. obvodu vyňat kterýkoliv pasivní dvojpól s odporem (rezistor) R, kterým protéká proud I a vytváří na něm napětí U = R I, a je nahrazen ideálním zdrojem napětí s vnitřním napětím U0 = U.
Proudová kompenzace - napěťové ani proudové poměry v obvodu se nezmění, jestliže je z el. obvodu vyňat kterýkoliv pasivní dvojpól s odporem R, kterým protéká proud I, a je nahrazen ideálním zdrojem proudu s vnitřním proudem I0 = I.
5.6. Napište podmínku pro paralelní a sériovou rezonanci.
Rezonance je stav, kdy imaginární složka impedance obvodu s indukčností, kapacitou a odporem je rovna nule. Impedance je rovna činnému odporu R. Rezonanci máme napěťovou(sériovou) a proudovou (paralelní). Napětí na kondenzátoru a cívce může být při rezonanci několikanásobně vyšší
než napětí U. Skinefekt je nerovnoměrné rozložení proudu po průřezu vodiče. Skinefekt je tím větší, čím je větší frekvence proudu, průřez vodiče, vodivost materiálu vodiče a relativní permeabilita materiálu vodiče.
2. Nakreslete harmonický průběh obvodové veličiny a zobrazte ho fázorem.
3.Nakreslete zatěžovací charakteristiku zdroje.
4. Vysvětlete princip kompenzace.
Napěťová kompenzace - napěťové ani proudové poměry v obvodu se nezmění, jestliže je z el. obvodu vyňat kterýkoliv pasivní dvojpól s odporem (rezistor) R, kterým protéká proud I a vytváří na něm napětí U = R I, a je nahrazen ideálním zdrojem napětí s vnitřním napětím U0 = U.
Proudová kompenzace - napěťové ani proudové poměry v obvodu se nezmění, jestliže je z el. obvodu vyňat kterýkoliv pasivní dvojpól s odporem R, kterým protéká proud I, a je nahrazen ideálním zdrojem proudu s vnitřním proudem I0 = I.
5.6. Napište podmínku pro paralelní a sériovou rezonanci.
Rezonance je stav, kdy imaginární složka impedance obvodu s indukčností, kapacitou a odporem je rovna nule. Impedance je rovna činnému odporu R. Rezonanci máme napěťovou(sériovou) a proudovou (paralelní). Napětí na kondenzátoru a cívce může být při rezonanci několikanásobně vyšší
než napětí U. Skinefekt je nerovnoměrné rozložení proudu po průřezu vodiče. Skinefekt je tím větší, čím je větší frekvence proudu, průřez vodiče, vodivost materiálu vodiče a relativní permeabilita materiálu vodiče.
Klíčová slova:
topologické symboly
kompenzace
induktor
kapacitor
indukční vazby
šířka pásma
Obsah:
- 5 bodů:
1. Nakreslete topologické symboly pro napětí a proud.
2. Nakreslete harmonický průběh obvodové veličiny a zobrazte ho fázorem.
3. Nakreslete zatěžovací charakteristiku zdroje.
4. Vysvětlete princip kompenzace.
5.6. Napište podmínku pro paralelní a sériovou rezonanci.
7. Napište výraz pro činitel vazby dvou indukčně vázaných cívek.
8. Napište výraz pro výpočet práce z okamžitých hodnot proudu a napětí.
9. Napište výraz pro statický a diferenciální parametr nelineární charakteristiky. před.
10. Napište výraz pro výpočet efektivní hodnoty z okamžité hodnoty veličiny.
11. Napište výraz pro výpočet efektivní hodnoty veličiny tvořené stejnosměrnou složkou a harmonickými.
12. Nakreslete fázorový diagram sériového zapojení rezistoru, induktoru a kapacitoru.
13.Nakreslete fázorový diagram paralelního zapojení rezistoru, induktoru a kapacitoru
14. Napište provozní parametry technických prvků.
15. Napište výraz pro teplotní závislost odporu.
16. Vysvětlete výkonové přizpůsobení.
17. Vysvětlete pojem nezávislý řez.
18. Vysvětlete pojem nezávislá smyčka.
19. Vysvětlete pojem elektrický proud.
20. Vysvětlete pojem elektrické napětí.
10 bodů:

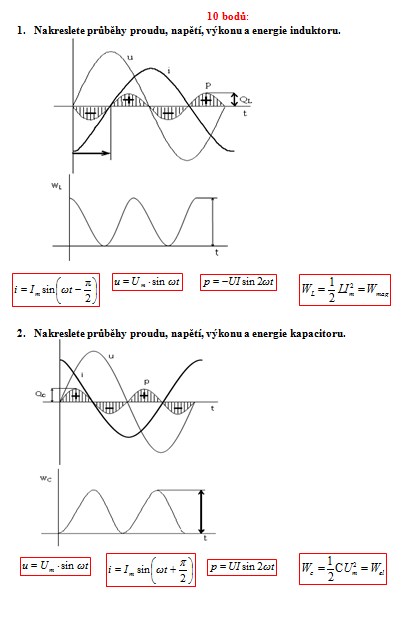

1. Nakreslete průběhy proudu, napětí, výkonu a energie induktoru.
2. Nakreslete průběhy proudu, napětí, výkonu a energie kapacitoru.
3. Nakreslete průběhy proudu, napětí, výkonu a energie rezistoru.
4. Nakreslete fázovou a modulovou kmitočtovou charakteristiku proudu sériového zapojení rezistoru, induktoru a kapacitoru.
5. Nakreslete fázovou a modulovou kmitočtovou charakteristiku proudu paralelního zapojení rezistoru, induktoru a kapacitoru.
6. Nakreslete nastavení pracovního bodu nelineárního prvku.
7. Nakreslete trojici indukčně vázaných cívek a určete souhlasné svorky.
8,9.Napište výrazy pro komplexní výkon v paralelním a sériovém obvodovém modelu.
10. Napište výrazy pro proudový a napěťový dělič.
11. Napište výrazy pro účiník a činitel činného výkonu.
12. Napište výrazy pro činný výkon z efektivních a okamžitých hodnot proudu a napětí.
13. Napište parametry pro bezeztrátový, dokonalý a ideální transformátor
14. Nakreslete závislost výkonu a účinnosti zatěžovací charakteristiky stejnosměrného zdroje.
15. Nakreslete zapojení pro kompenzaci induktivní složky zátěže.
16. Sestavte obvodový model rovnice a nakreslete jeho fázorový diagram.
17. Sestavte obvodový model rovnice a nakreslete jeho fázorový diagram.
18. Sestavte obvodový model rovnice a nakreslete jeho zatěžovací charakteristiku.
19. Sestavte obvodový model rovnice a nakreslete jeho zatěžovací charakteristiku.
20. Sestavte obvodový model rovnic a nakreslete jeho fázorový diagram.
20 bodů:

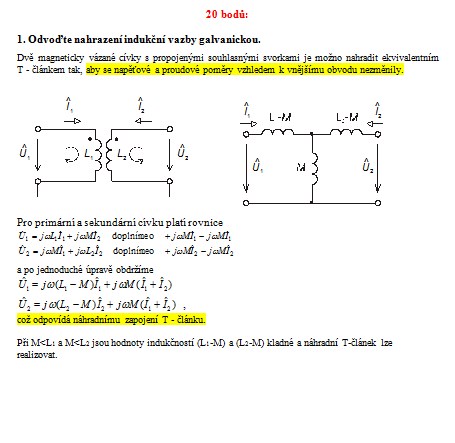

1. Odvoďte nahrazení indukční vazby galvanickou.
2. Odvoďte transfiguraci zapojení rezistorů do trojúhelníka zapojením rezistorů do hvězdy.
3. Odvoďte výraz pro činitel jakosti rezonančního obvodu.
4. Odvoďte výraz pro rezonanční kmitočet paralelního zapojení kapacitoru k sériovému zapojení rezistoru a induktoru.
5. Odvoďte výraz pro výkonové přizpůsobení stejnosměrného zdroje.
6. Objasněte princip reakce dvojice indukčně vázaných cívek.
7. Sestrojte linearizační charakteristiku nelineárního prvku a určete parametry náhradního zapojení.
8. Popište postup analýzy obvodu metodou smyčkových proudů. V obvodu je jeden skutečný napěťový zdroj, jeden skutečný proudový zdroj a ideální proudový zdroj
9. Popište postup analýzy obvodu metodou řezových napětí. V obvodu je jeden skutečný napěťový zdroj, jeden skutečný proudový zdroj a ideální napěťový zdroj.
10. Nakreslete kmitočtovou charakteristiku a určete šířku pásma.
11. Popište postup analýzy obvodu principem superpozice.
12. Popište postup analýzy obvodu Théveninovou a Nortonovou větou.
13. Napište Tellegenovou větu pro efektivní hodnoty střídavých neharmonických průběhů proudu a napětí.
14. Zobrazte periodický neharmonický průběh signálu, vyjádřete ho Fourierovou řadou a vypočtěte efektivní hodnotu signálu.
15. Odvoďte výraz pro okamžité hodnoty napětí induktoru, jímž prochází proud
16. Odvoďte výraz pro okamžité hodnoty proudu kapacitoru s napětím
17. Odvoďte výraz pro okamžité hodnoty výkonu kapacitoru z okamžitých hodnot jeho energie a vyjádřete ho pro harmonický průběh veličiny.
18. Odvoďte výraz pro okamžité hodnoty výkonu induktoru z okamžitých hodnot jeho energie a vyjádřete ho pro harmonický průběh veličiny.
19. Odvoďte výraz pro výpočet efektivní hodnoty střídavého neharmonického proudu paralelního zapojení rezistoru, induktoru a kapacitoru.
20. Odvoďte výraz pro výpočet efektivní hodnoty střídavého neharmonického napětí sériového zapojení rezistoru, induktoru a kapacitoru.
