Vypracované otázky z předmětu Konstrukce a dopravní stavby
«»
| Přípona .doc |
Typ vypracované otázky |
Stažené 0 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 11460 |
| Poslední úprava 22.01.2018 |
Zobrazeno 478 x |
Autor: royal.cut |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
86,7% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Konstrukce a dopravní stavby
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:4 stran

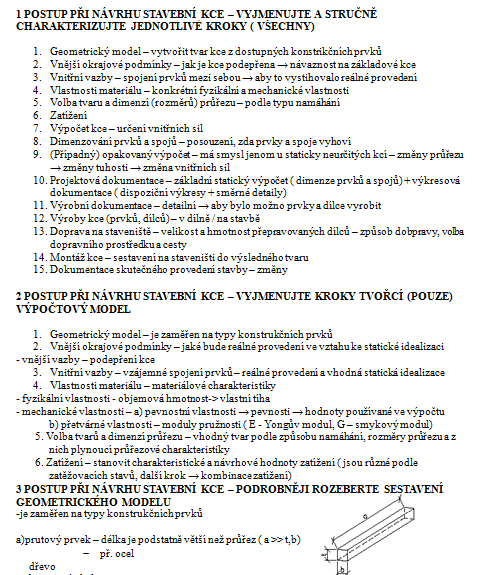

1 POSTUP PŘI NÁVRHU STAVEBNÍ KCE - VYJMENUJTE A STRUČNĚ CHARAKTERIZUJTE JEDNOTLIVÉ KROKY ( VŠECHNY)
1. Geometrický model - vytvořit tvar kce z dostupných konstrikčních prvků
2. Vnější okrajové podmínky - jak je kce podepřena → návaznost na základové kce
3. Vnitřní vazby - spojení prvků mezi sebou → aby to vystihovalo reálné provedení
4. Vlastnosti materiálu - konkrétní fyzikální a mechanické vlastnosti
5. Volba tvaru a dimenzí (rozměrů) průřezu - podle typu namáhání
6. Zatížení
7. Výpočet kce - určení vnitřních sil
8. Dimenzování prvků a spojů - posouzení, zda prvky a spoje vyhoví
9. (Případný) opakovaný výpočet - má smysl jenom u staticky neurčitých kcí - změny průřezu → změny tuhosti → změna vnitřních sil
10. Projektová dokumentace - základní statický výpočet ( dimenze prvků a spojů) + výkresová dokumentace ( dispoziční výkresy + směrné detaily)
11. Výrobní dokumentace - detailní → aby bylo možno prvky a dílce vyrobit
12. Výroby kce (prvků, dílců) - v dílně / na stavbě
13. Doprava na staveniště - velikost a hmotnost přepravovaných dílců - způsob dobpravy, volba dopravního prostředku a cesty
14. Montáž kce - sestavení na staveništi do výsledného tvaru
15. Dokumentace skutečného provedení stavby - změny
1. Geometrický model - vytvořit tvar kce z dostupných konstrikčních prvků
2. Vnější okrajové podmínky - jak je kce podepřena → návaznost na základové kce
3. Vnitřní vazby - spojení prvků mezi sebou → aby to vystihovalo reálné provedení
4. Vlastnosti materiálu - konkrétní fyzikální a mechanické vlastnosti
5. Volba tvaru a dimenzí (rozměrů) průřezu - podle typu namáhání
6. Zatížení
7. Výpočet kce - určení vnitřních sil
8. Dimenzování prvků a spojů - posouzení, zda prvky a spoje vyhoví
9. (Případný) opakovaný výpočet - má smysl jenom u staticky neurčitých kcí - změny průřezu → změny tuhosti → změna vnitřních sil
10. Projektová dokumentace - základní statický výpočet ( dimenze prvků a spojů) + výkresová dokumentace ( dispoziční výkresy + směrné detaily)
11. Výrobní dokumentace - detailní → aby bylo možno prvky a dílce vyrobit
12. Výroby kce (prvků, dílců) - v dílně / na stavbě
13. Doprava na staveniště - velikost a hmotnost přepravovaných dílců - způsob dobpravy, volba dopravního prostředku a cesty
14. Montáž kce - sestavení na staveništi do výsledného tvaru
15. Dokumentace skutečného provedení stavby - změny
Klíčová slova:
stavební konstrukce
geometrický model
typy spojů
ocel
stavební materiál
mechanické vlastnosti
Obsah:
- 1 Postup při návrhu stavební kce - vyjmenujte a stručně charakterizujte jednotlivé kroky ( všechny)
2 Postup při návrhu stavební kce - vyjmenujte kroky tvořcí (pouze) výpočtový model
3 Postup při návrhu stavební kce - podrobněji rozeberte sestavení geometrického modelu
4 Postup při návrhu stavební kce - podrobněji rozeberte okrajové podmínky
5 Postup při návrhu stavební kce - podrobněji rozeberte volbu typu spojů
6 Postup při návrhu stavební kce - podrobněji rozeberte zadání materiálů ( vlastnosti - charakteristické a návrhové hodnoty)
7 Postup při návrhu stavební kce - podrobněji rozeberte zadání tvaru a dimenzí průřezu
8 Postup při návrhu stavební kce - podrobněji rozeberte zatížení stavebních kcí ( charakteristické a návrhové hodnoty zatížení)

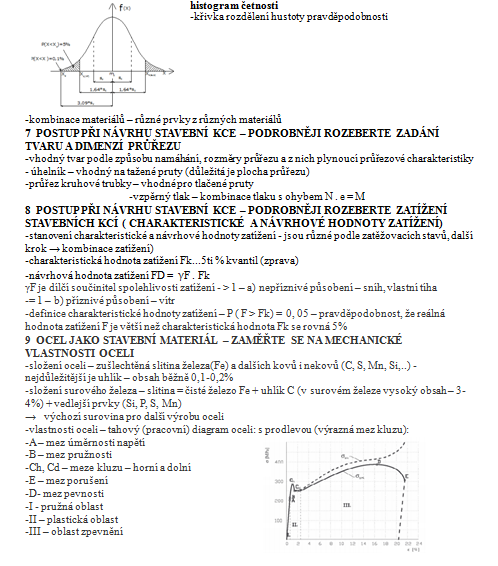

9 Ocel jako stavební materiál - zaměřte se na mechanické vlastnosti oceli
10 Dřevo jako stavební materiál - zaměřte se na mechanické vlastnosti dřeva
