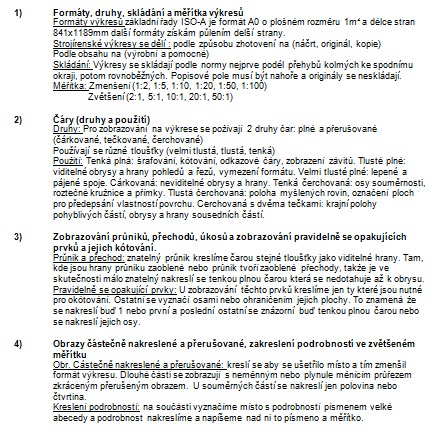

1) Formáty, druhy, skládání a měřítka výkresů
Formáty výkresů základní řady ISO-A je formát A0 o plošném rozměru 1m2 a délce stran 841x1189mm další formáty získám půlením delší strany.
Strojírenské výkresy se dělí : podle způsobu zhotovení na (náčrt, originál, kopie)
Podle obsahu na (výrobní a pomocné)
Skládání: Výkresy se skládají podle normy nejprve podél přehybů kolmých ke spodnímu okraji, potom rovnoběžných. Popisové pole musí být nahoře a originály se neskládají.
Měřítka: Zmenšení (1:2, 1:5, 1:10, 1:20, 1:50, 1:100)
Zvětšení (2:1, 5:1, 10:1, 20:1, 50:1)
2) Čáry (druhy a použití)
Druhy: Pro zobrazování na výkrese se požívají 2 druhy čar: plné a přerušované (čárkované, tečkované, čerchované)
Používají se různé tloušťky (velmi tlustá, tlustá, tenká)
Použití: Tenká plná: šrafování, kótování, odkazové čáry, zobrazení závitů. Tlusté plné: viditelné obrysy a hrany pohledů a řezů, vymezení formátu. Velmi tlusté plné: lepené a pájené spoje. Čárkovaná: neviditelné obrysy a hrany. Tenká čerchovaná: osy souměrnosti, roztečné kružnice a přímky. Tlustá čerchovaná: poloha myšlených rovin, označení ploch pro předepsání vlastností povrchu. Čerchovaná s dvěma tečkami: krajní polohy pohyblivých částí, obrysy a hrany sousedních částí.
3) Zobrazování průniků, přechodů, úkosů a zobrazování pravidelně se opakujících prvků a jejich kótování.
Průnik a přechod: znatelný průnik kreslíme čarou stejné tloušťky jako viditelné hrany. Tam, kde jsou hrany průniku zaoblené nebo průnik tvoří zaoblené přechody, takže je ve skutečnosti málo znatelný nakreslí se tenkou plnou čarou která se nedotahuje až k obrysu.
Pravidelně se opakující prvky: U zobrazování těchto prvků kreslíme jen ty které jsou nutné pro okótování. Ostatní se vyznačí osami nebo ohraničením jejich plochy. To znamená že se nakreslí buď 1 nebo první a poslední ostatní se znázorní buď tenkou plnou čarou nebo se nakreslí jejich osy.
Formáty výkresů základní řady ISO-A je formát A0 o plošném rozměru 1m2 a délce stran 841x1189mm další formáty získám půlením delší strany.
Strojírenské výkresy se dělí : podle způsobu zhotovení na (náčrt, originál, kopie)
Podle obsahu na (výrobní a pomocné)
Skládání: Výkresy se skládají podle normy nejprve podél přehybů kolmých ke spodnímu okraji, potom rovnoběžných. Popisové pole musí být nahoře a originály se neskládají.
Měřítka: Zmenšení (1:2, 1:5, 1:10, 1:20, 1:50, 1:100)
Zvětšení (2:1, 5:1, 10:1, 20:1, 50:1)
2) Čáry (druhy a použití)
Druhy: Pro zobrazování na výkrese se požívají 2 druhy čar: plné a přerušované (čárkované, tečkované, čerchované)
Používají se různé tloušťky (velmi tlustá, tlustá, tenká)
Použití: Tenká plná: šrafování, kótování, odkazové čáry, zobrazení závitů. Tlusté plné: viditelné obrysy a hrany pohledů a řezů, vymezení formátu. Velmi tlusté plné: lepené a pájené spoje. Čárkovaná: neviditelné obrysy a hrany. Tenká čerchovaná: osy souměrnosti, roztečné kružnice a přímky. Tlustá čerchovaná: poloha myšlených rovin, označení ploch pro předepsání vlastností povrchu. Čerchovaná s dvěma tečkami: krajní polohy pohyblivých částí, obrysy a hrany sousedních částí.
3) Zobrazování průniků, přechodů, úkosů a zobrazování pravidelně se opakujících prvků a jejich kótování.
Průnik a přechod: znatelný průnik kreslíme čarou stejné tloušťky jako viditelné hrany. Tam, kde jsou hrany průniku zaoblené nebo průnik tvoří zaoblené přechody, takže je ve skutečnosti málo znatelný nakreslí se tenkou plnou čarou která se nedotahuje až k obrysu.
Pravidelně se opakující prvky: U zobrazování těchto prvků kreslíme jen ty které jsou nutné pro okótování. Ostatní se vyznačí osami nebo ohraničením jejich plochy. To znamená že se nakreslí buď 1 nebo první a poslední ostatní se znázorní buď tenkou plnou čarou nebo se nakreslí jejich osy.
Klíčová slova:
stroje
zařízení
spoje
strojírenské materiály
pájení
hřídele
tlakové nádoby
převody
Obsah:
- 1) Formáty, druhy, skládání a měřítka výkresů
2) Čáry (druhy a použití)
3) Zobrazování průniků, přechodů, úkosů a zobrazování pravidelně se opakujících prvků a jejich kótování
4) Obrazy částečně nakreslené a přerušované, zakreslení podrobností ve zvětšeném měřítku
5) Druhy pohledů, řezy a průřezy
6) Základní zásady při kótování
7) Kótování sklonu a zkosení hran, kótování děr, desek a tyčí, kótování potrubí
8) Tolerování tvaru a polohy, rozměrová tolerance
9) Hlavní druhy uložení
10) Drsnost povrchu a její značení
11) Druhy ložisek a jejich označení na výkrese
12) Kluzná ložiska, mazání ložisek, maziva
13) Valivá ložiska, mazání a t ěsnění ložisek
14) Kreslení a kótování a tolerování závitů, druhy závitů
15) Spoje a spojovací součástky - rozdělení (druhy)
16) Spoje s tvarovým stykem
17) Spoje se silovým stykem
18) Spoje s materiálovým stykem
19) Druhy namáhání strojních součástí
20) Strojírenské materiály - druhy
21) Strojírenské materiály - značení

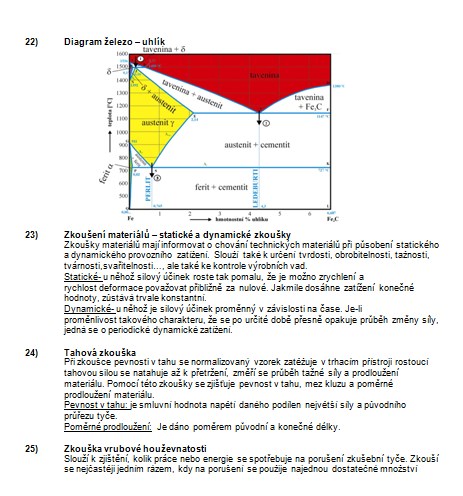

22) Diagram železo - uhlík
23) Zkoušení materiálů - statické a dynamické zkoušky
24) Tahová zkouška
25) Zkouška vrubové houževnatosti
26) Zkouška opakovaným namáháním
27) Tvrdost povrchů a její zkoušení
28) Šrouby a šroubová spojení (duhy šroubů, matice, podložky, závlačky, zajišťování spojů)
29) Kolíky, čepy, závlačky, pojistné kroužky, pera, klíny, drážkové hřídele
30) Svěrné spoje
31) Svary (kreslení a značení)
32) Svařování (druhy)
33) Pájení a lepení
34) Nýtování, zděře
35) Hřídele (druhy)
36) Hřídele, jejich namáhání a výpočet
37) Hřídelové spojky - k čemu slouží, rozdělení, druhy

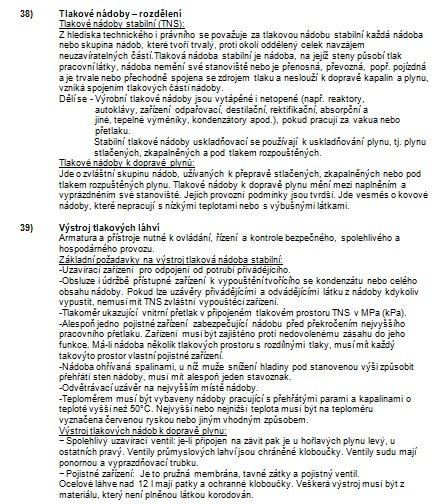

38) Tlakové nádoby - rozdělení
39) Výstroj tlakových láhví
40) Potrubí a potrubní spoje
41) Dilatace potrubí, tepelná izolace potrubí
42) Uložení potrubí, kompenzátory
43) Klapky, šoupátka, ventily, kohouty

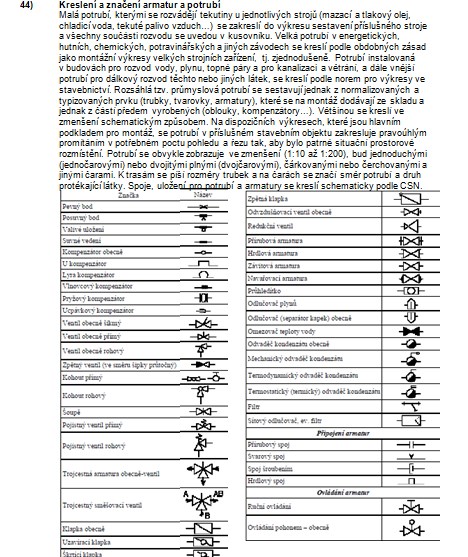

44) Kreslení a značení armatur a potrubí
45) Pojistné armatury
46) Čerpadla
47) Kompresory
48) Pružiny - druhy
49) Převody - rozdělení
50) Tepelné a chemicko - tepelné zpracování
