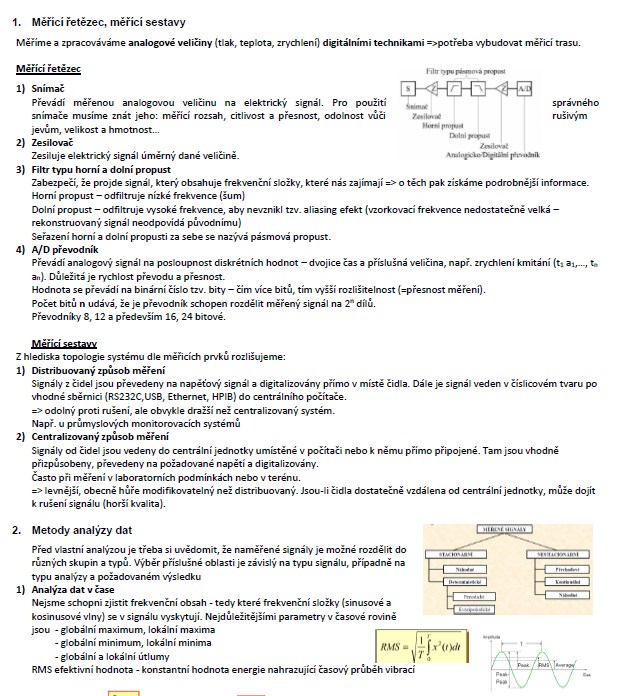

1. Měřící řetězec, měřící sestavy
Měříme a zpracováváme analogové veličiny (tlak, teplota, zrychlení) digitálními technikami =>potřeba vybudovat měřicí trasu.
Měřící řetězec
1) Snímač
Převádí měřenou analogovou veličinu na elektrický signál. Pro použití správného
snímače musíme znát jeho: měřící rozsah, citlivost a přesnost, odolnost vůči rušivým
jevům, velikost a hmotnost…
2) Zesilovač
Zesiluje elektrický signál úměrný dané veličině.
3) Filtr typu horní a dolní propust
Zabezpečí, že projde signál, který obsahuje frekvenční složky, které nás zajímají => o těch pak získáme podrobnější informace.
Horní propust - odfiltruje nízké frekvence (šum)
Dolní propust - odfiltruje vysoké frekvence, aby nevznikl tzv. aliasing efekt (vzorkovací frekvence nedostatečně velká -
rekonstruovaný signál neodpovídá původnímu)
Seřazení horní a dolní propusti za sebe se nazývá pásmová propust.
4) A/D převodník
Převádí analogový signál na posloupnost diskrétních hodnot - dvojice čas a příslušná veličina, např. zrychlení kmitání (t1 a1,…, tn
an). Důležitá je rychlost převodu a přesnost.
Hodnota se převádí na binární číslo tzv. bity - čím více bitů, tím vyšší rozlišitelnost (=přesnost měření).
Počet bitů n udává, že je převodník schopen rozdělit měřený signál na 2n dílů.
Převodníky 8, 12 a především 16, 24 bitové.
Měříme a zpracováváme analogové veličiny (tlak, teplota, zrychlení) digitálními technikami =>potřeba vybudovat měřicí trasu.
Měřící řetězec
1) Snímač
Převádí měřenou analogovou veličinu na elektrický signál. Pro použití správného
snímače musíme znát jeho: měřící rozsah, citlivost a přesnost, odolnost vůči rušivým
jevům, velikost a hmotnost…
2) Zesilovač
Zesiluje elektrický signál úměrný dané veličině.
3) Filtr typu horní a dolní propust
Zabezpečí, že projde signál, který obsahuje frekvenční složky, které nás zajímají => o těch pak získáme podrobnější informace.
Horní propust - odfiltruje nízké frekvence (šum)
Dolní propust - odfiltruje vysoké frekvence, aby nevznikl tzv. aliasing efekt (vzorkovací frekvence nedostatečně velká -
rekonstruovaný signál neodpovídá původnímu)
Seřazení horní a dolní propusti za sebe se nazývá pásmová propust.
4) A/D převodník
Převádí analogový signál na posloupnost diskrétních hodnot - dvojice čas a příslušná veličina, např. zrychlení kmitání (t1 a1,…, tn
an). Důležitá je rychlost převodu a přesnost.
Hodnota se převádí na binární číslo tzv. bity - čím více bitů, tím vyšší rozlišitelnost (=přesnost měření).
Počet bitů n udává, že je převodník schopen rozdělit měřený signál na 2n dílů.
Převodníky 8, 12 a především 16, 24 bitové.
Klíčová slova:
hluk dopravy
železniční doprava
modální analýza
stavební konstrukce
pohltivost materiálů
dynamické chování
Obsah:
- 1. Měřící řetězec a jeho parametry, popis
2. Metody analýzy dat, 3 roviny hodnocení
3. Měření hluku dopravy (silniční, železniční), snímače, postupy, veličiny, limity
4. Modelování hluku od dopravy, modely, vstupy, možnosti použití, výstupy
5. Strategické hlukové mapy, akční plány, limitní hodnoty, hygienické limity

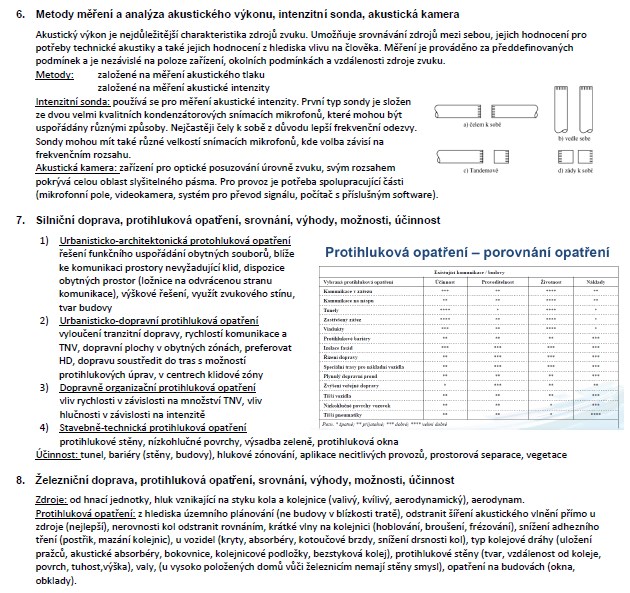

6. Metody měření a analýza akustického výkonu, intenzitní sonda, akustická kamera
7. Silniční doprava, protihluková opatření, srovnání, výhody, možnosti, účinnost
8. Železniční doprava, protihluková opatření, srovnání, výhody, možnosti, účinnost
9. Měření vibrací od dopravy (silniční, železniční), snímače, postupy, veličiny, limitní hodnoty
10. Silniční a kolejová doprava, protivibrační opatření, srovnání, vhodnost aplikace
11. Experimentální modální analýza konstrukcí, principy, typy (co to je, k čemu slouží, možnosti využití, jak se provádí)
12. Analýza velmi rychlých dějů, principy, metody, možnosti
13. Měření mechanických vlastností dopravních konstrukcí, snímače, postupy (pohybové chování, šíření vibrací, silové a tlakové působení), snímače, vlastnosti, analýzy - popis
14. Principy tenzometrických měření, měřící řetězec, typy tenzometrů, jejich aplikace na konstrukci

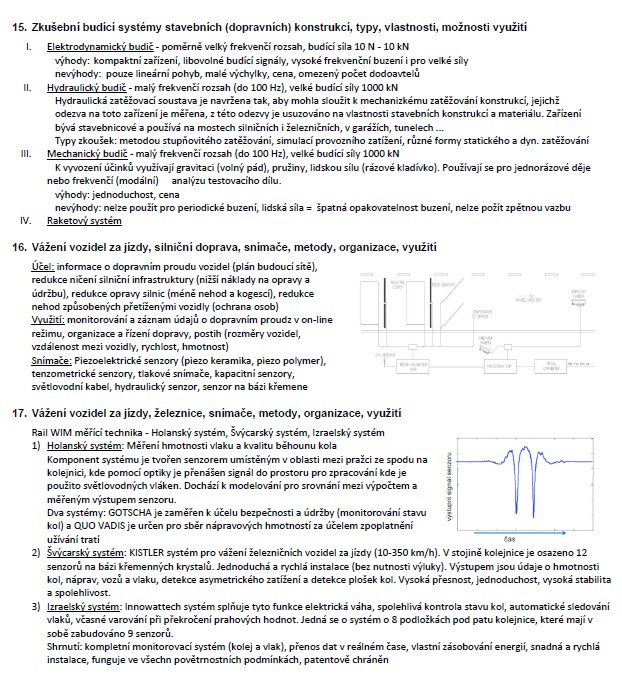

15. Zkušební budící systémy stavebních (dopravních) konstrukcí, typy, vlastnosti, možnosti využití
16. Vážení vozidel za jízdy, silniční doprava, snímače, metody, organizace, využití
17. Vážení vozidel za jízdy, železnice, snímače, metody, organizace, využití
18. Měření a analýza pohltivosti materiálů, metody měření akustických vlastností silničních krytů
19. Analýzy dynamického chování kolejového roštu, možnosti, metody, veličiny, in-labo, in-situ
