Vypracované teoretické okruhy ze Statiky
«»
| Přípona .doc |
Typ vypracované otázky |
Stažené 3 x |
| Velikost 0,2 MB |
Jazyk český |
ID projektu 8007 |
| Poslední úprava 16.05.2016 |
Zobrazeno 1 121 x |
Autor: mira.hejda |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
4 Kreditů - kvalita:
86,2% -
Stáhni
- Přidej na srovnání
- Univerzita:Vysoké učení technické v Brně
- Fakulta:Fakulta stavební
- Kategorie:Technika » Stavebnictví
- Předmět:Statika
- Studijní obor:-
- Ročník:2. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:6 stran

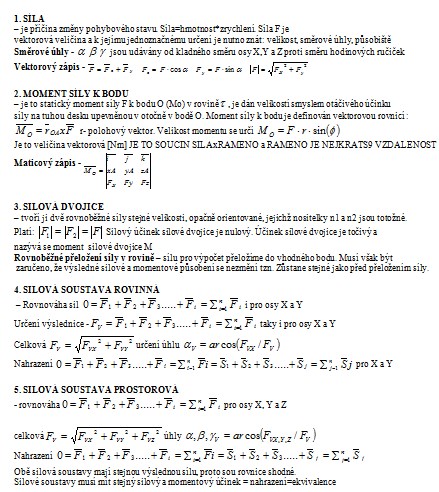

1. SÍLA
- je příčina změny pohybového stavu. Síla=hmotnost*zrychlení. Síla F je vektorová veličina a k jejímu jednoznačnému určení je nutno znát: velikost, směrové úhly, působiště
Směrové úhly - jsou udávány od kladného směru osy X,Y a Z proti směru hodinových ručiček
Vektorový zápis -
2. MOMENT SÍLY K BODU
- je to statický moment síly F k bodu O (Mo) v rovině , je dán velikostí smyslem otáčivého účinku síly na tuhou desku upevněnou v otočně v bodě O. Moment síly k bodu je definován vektorovou rovnicí :
r- polohový vektor. Velikost momentu se určí
Je to veličina vektorová [Nm] JE TO SOUČIN SÍLAxRAMENO a RAMENO JE NEJKRATŚ9 VZDÁLENOST
Maticový zápis -
3. SILOVÁ DVOJICE
- tvoří ji dvě rovnoběžné síly stejné velikosti, opačně orientované, jejichž nositelky n1 a n2 jsou totožné.
Platí: Silový účinek silové dvojice je nulový. Účinek silové dvojice je točivý a nazývá se moment silové dvojice M
Rovnoběžné přeložení síly v rovině - sílu pro výpočet přeložíme do vhodného bodu. Musí však být zaručeno, že výsledné silové a momentové působení se nezmění tzn. Zůstane stejné jako před přeložením síly.
- je příčina změny pohybového stavu. Síla=hmotnost*zrychlení. Síla F je vektorová veličina a k jejímu jednoznačnému určení je nutno znát: velikost, směrové úhly, působiště
Směrové úhly - jsou udávány od kladného směru osy X,Y a Z proti směru hodinových ručiček
Vektorový zápis -
2. MOMENT SÍLY K BODU
- je to statický moment síly F k bodu O (Mo) v rovině , je dán velikostí smyslem otáčivého účinku síly na tuhou desku upevněnou v otočně v bodě O. Moment síly k bodu je definován vektorovou rovnicí :
r- polohový vektor. Velikost momentu se určí
Je to veličina vektorová [Nm] JE TO SOUČIN SÍLAxRAMENO a RAMENO JE NEJKRATŚ9 VZDÁLENOST
Maticový zápis -
3. SILOVÁ DVOJICE
- tvoří ji dvě rovnoběžné síly stejné velikosti, opačně orientované, jejichž nositelky n1 a n2 jsou totožné.
Platí: Silový účinek silové dvojice je nulový. Účinek silové dvojice je točivý a nazývá se moment silové dvojice M
Rovnoběžné přeložení síly v rovině - sílu pro výpočet přeložíme do vhodného bodu. Musí však být zaručeno, že výsledné silové a momentové působení se nezmění tzn. Zůstane stejné jako před přeložením síly.
Klíčová slova:
moment síly
prostorová silová soustava
těžiště
volnost
prostorová tělesa
lomené nosníky
čepové tření
Obsah:
- 1. Síla
2. Moment síly k bodu
3. Silová dvojice
4. Silová soustava rovinná
5. Silová soustava prostorová
6. Obecná rovinná silová soustava - je tvořena souborem sil ležících v rovině. tyto síly
7. Obecná prostorová silová soustava
8. Středisko rovnoběžných sil
9. Definice těžiště
10. Definice těžiště
11. Definice těžiště
12.Definice těžiště
13. Pappus guldinovy věty
14. Stupně volnosti
15. Struktůrní vzorec
16. Rovnováha rovinných soustav těles - metoda uvolňování, princip grafického řešení
17. Trojkloubový nosník-grafické a početní řešení
18. Rovnováha prostorových soustav těles, strukturální vzorec
19. Vnitřní statické účinky u přímého prutu
20. Typy zatížení nosníků,průběhy vnitřních statických účinků u jednotlivých typů zatížení
21. Schwedlerova věta
22. Staticky určené lomené nosníky
23. Prutové soustavy, základní pojmy,statická určitost,metoda styčníková

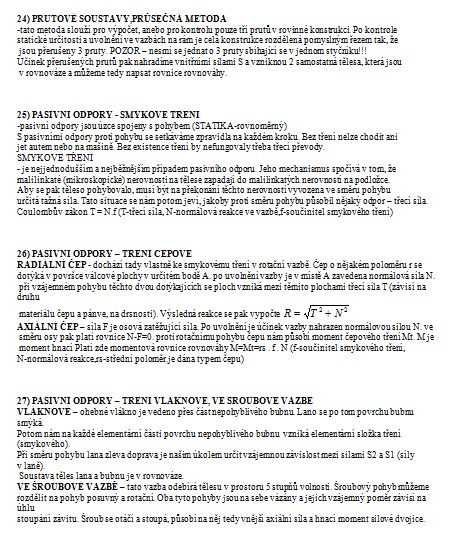

24. Prutové soustavy,průsečná metoda
25. Pasivní odpory - smykové tření
26. Pasivní odpory - tření čepové
27. Pasivní odpory - tření vláknové, ve šroubové vazbě
28. Stabilita tělesa
