Vypracované testové otázky z předmětu Průmyslová metrologie
«»
| Přípona .doc |
Typ vypracované otázky |
Stažené 0 x |
| Velikost 1,3 MB |
Jazyk český |
ID projektu 13033 |
| Poslední úprava 26.11.2018 |
Zobrazeno 469 x |
Autor: winnetou |
Sdílej na Facebooku |
||
| Detaily projektu | ||
- Cena:
10 Kreditů - kvalita:
88,2% -
Stáhni
- Přidej na srovnání
- Univerzita:České vysoké učení technické v Praze
- Fakulta:Fakulta strojní
- Kategorie:Technika » Strojírenství
- Předmět:Průmyslová metrologie
- Studijní obor:-
- Ročník:3. ročník
- Formát:MS Office Word (.doc)
- Rozsah A4:7 stran

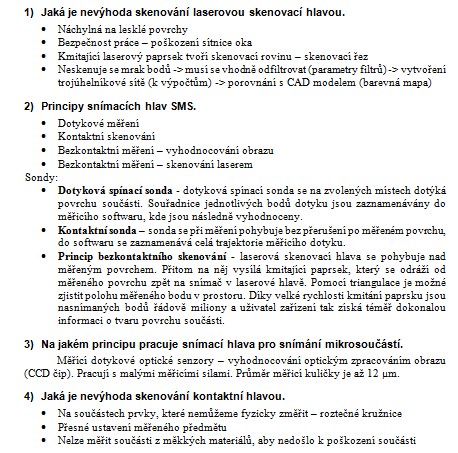

1) Jaká je nevýhoda skenování laserovou skenovací hlavou.
• Náchylná na lesklé povrchy
• Bezpečnost práce - poškození sítnice oka
• Kmitající laserový paprsek tvoří skenovací rovinu - skenovací řez
• Neskenuje se mrak bodů -> musí se vhodně odfiltrovat (parametry filtrů) -> vytvoření trojúhelníkové sítě (k výpočtům) -> porovnání s CAD modelem (barevná mapa)
2) Principy snímacích hlav SMS.
• Dotykové měření
• Kontaktní skenování
• Bezkontaktní měření - vyhodnocování obrazu
• Bezkontaktní měření - skenování laserem
Sondy:
• Dotyková spínací sonda - dotyková spínací sonda se na zvolených místech dotýká povrchu součásti. Souřadnice jednotlivých bodů dotyku jsou zaznamenávány do měřicího softwaru, kde jsou následně vyhodnoceny.
• Kontaktní sonda - sonda se při měření pohybuje bez přerušení po měřeném povrchu, do softwaru se zaznamenává celá trajektorie měřicího dotyku.
• Princip bezkontaktního skenování - laserová skenovací hlava se pohybuje nad měřeným povrchem. Přitom na něj vysílá kmitající paprsek, který se odráží od měřeného povrchu zpět na snímač v laserové hlavě. Pomocí triangulace je možné zjistit polohu měřeného bodu v prostoru. Díky velké rychlosti kmitání paprsku jsou nasnímaných bodů řádově miliony a uživatel zařízení tak získá téměř dokonalou informaci o tvaru povrchu součásti.
3) Na jakém principu pracuje snímací hlava pro snímání mikrosoučástí.
Měřící dotykové optické senzory - vyhodnocování optickým zpracováním obrazu (CCD čip). Pracují s malými měřicími silami. Průměr měřicí kuličky je až 12 µm.
4) Jaká je nevýhoda skenování kontaktní hlavou.
• Na součástech prvky, které nemůžeme fyzicky změřit - roztečné kružnice
• Přesné ustavení měřeného předmětu
• Nelze měřit součásti z měkkých materiálů, aby nedošlo k poškození součásti
5) Kolik stupňů volnosti má jedna osa SMS.
Vyrovnání součásti na SMS se provádí tak, aby součásti bylo postupně odebráno všech 6° volnosti tělesa v prostoru nasnímáním:
• roviny (odebere 3°),
• přímku (odebere 2°) → osa 2° volnosti
• bod (odebírá 1°)
• Náchylná na lesklé povrchy
• Bezpečnost práce - poškození sítnice oka
• Kmitající laserový paprsek tvoří skenovací rovinu - skenovací řez
• Neskenuje se mrak bodů -> musí se vhodně odfiltrovat (parametry filtrů) -> vytvoření trojúhelníkové sítě (k výpočtům) -> porovnání s CAD modelem (barevná mapa)
2) Principy snímacích hlav SMS.
• Dotykové měření
• Kontaktní skenování
• Bezkontaktní měření - vyhodnocování obrazu
• Bezkontaktní měření - skenování laserem
Sondy:
• Dotyková spínací sonda - dotyková spínací sonda se na zvolených místech dotýká povrchu součásti. Souřadnice jednotlivých bodů dotyku jsou zaznamenávány do měřicího softwaru, kde jsou následně vyhodnoceny.
• Kontaktní sonda - sonda se při měření pohybuje bez přerušení po měřeném povrchu, do softwaru se zaznamenává celá trajektorie měřicího dotyku.
• Princip bezkontaktního skenování - laserová skenovací hlava se pohybuje nad měřeným povrchem. Přitom na něj vysílá kmitající paprsek, který se odráží od měřeného povrchu zpět na snímač v laserové hlavě. Pomocí triangulace je možné zjistit polohu měřeného bodu v prostoru. Díky velké rychlosti kmitání paprsku jsou nasnímaných bodů řádově miliony a uživatel zařízení tak získá téměř dokonalou informaci o tvaru povrchu součásti.
3) Na jakém principu pracuje snímací hlava pro snímání mikrosoučástí.
Měřící dotykové optické senzory - vyhodnocování optickým zpracováním obrazu (CCD čip). Pracují s malými měřicími silami. Průměr měřicí kuličky je až 12 µm.
4) Jaká je nevýhoda skenování kontaktní hlavou.
• Na součástech prvky, které nemůžeme fyzicky změřit - roztečné kružnice
• Přesné ustavení měřeného předmětu
• Nelze měřit součásti z měkkých materiálů, aby nedošlo k poškození součásti
5) Kolik stupňů volnosti má jedna osa SMS.
Vyrovnání součásti na SMS se provádí tak, aby součásti bylo postupně odebráno všech 6° volnosti tělesa v prostoru nasnímáním:
• roviny (odebere 3°),
• přímku (odebere 2°) → osa 2° volnosti
• bod (odebírá 1°)
Klíčová slova:
skenovací hlava
volnost
součásti
trojný bod
tomografie
platina
termočlánky
nejistoty
Obsah:
- 1) Jaká je nevýhoda skenování laserovou skenovací hlavou.
2) Principy snímacích hlav SMS.
3) Na jakém principu pracuje snímací hlava pro snímání mikrosoučástí.
4) Jaká je nevýhoda skenování kontaktní hlavou.
5) Kolik stupňů volnosti má jedna osa SMS.

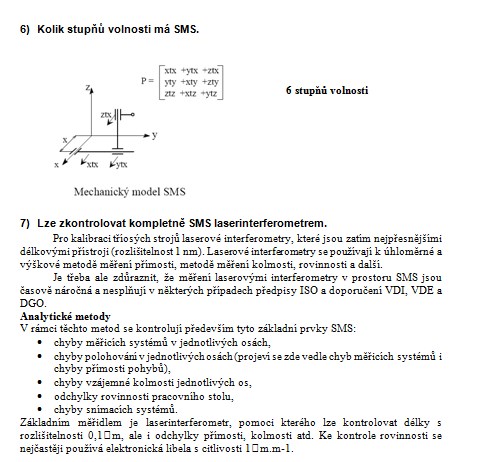

6) Kolik stupňů volnosti má SMS.
7) Lze zkontrolovat kompletně SMS laserinterferometrem.
8) Jaké typy hmotných etalonů se používají pro kalibraci SMS.
9) Co je referenčním rozměrem hmotných etalonů pro kalibraci SMS.
10) Je možné zvýšit přesnost SMS.
11) Jak je možné zvýšit přesnost SMS.
12) Proč se používají hmotné etalony pro kalibraci SMS.
13) Jak vypadá etalon pro kalibraci dvousouřadnicového měřicího zařízení.
14) Proč se akreditují metrologické a zkušební laboratoře.
15) Kdo všechno může v ČR akreditovat laboratoře.
16) Co se bere v úvahu při akreditaci laboratoře.
17) Je získaná akreditace laboratoře platná neomezenou dobu.
18) Je nutná ještě akreditace personálu pro akreditaci laboratoře.
19) Jak je možné zrychlit zkoušky součástí (výrobků).
20) Jak je možné zrychlit zkoušky atmosférické příp. korozní odolnosti
21) Jaké stupnice teploty znáte
22) Co je trojný bod.
23) Na jakém principu pracuje termočlánek.
24) Proč se používá platina v termočláncích.
25) Využití PC tomografie v metrologii
26) Jaké jsou způsoby výpočtu nejistot (A a B)
27) Kde všude jsou uplatněny nejistoty
28) Jaká je základní koncepce mezinárodního metrologického slovníku
29) Vyjmenujte základní metody měření, které mohou být provozovány na souřadnicových měřicích strojích (SMS) a případně vysvětlete rozdíly mezi nimi.
30) Popište princip dotykového měření.

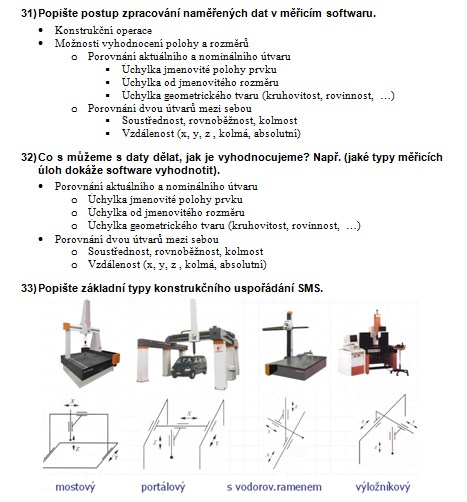

31) Popište postup zpracování naměřených dat v měřicím softwaru.
32) Co s můžeme s daty dělat, jak je vyhodnocujeme? Např. (jaké typy měřicích úloh dokáže software vyhodnotit).
33) Popište základní typy konstrukčního uspořádání SMS.
34) Jaké materiály se používají ke konstrukci SMS
