Vypracované testové otázky z předmětu Technologie

«»
Přípona
.pdf
Typ
vypracované otázky
Stažené
2 x
Velikost
0,8 MB
Jazyk
český
ID projektu
7767
Poslední úprava
04.04.2016
Zobrazeno
1 434 x
Autor:
mira.hejda
Facebook icon Sdílej na Facebooku
Detaily projektu
Popis:

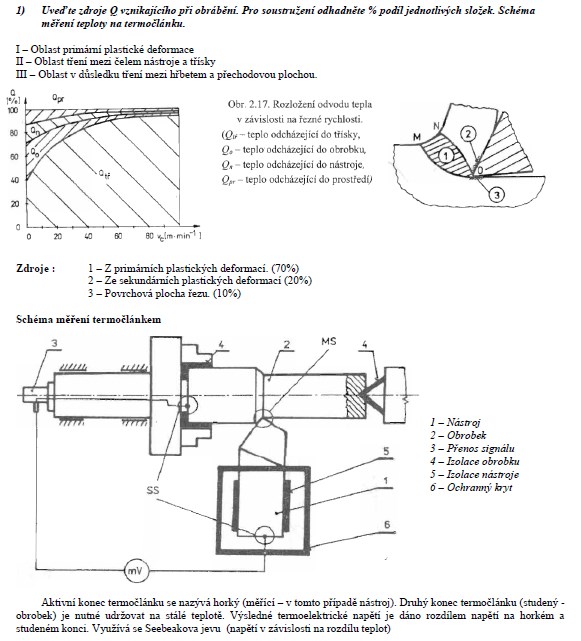

1) Uveďte zdroje Q vznikajícího při obrábění. Pro soustružení odhadněte % podíl jednotlivých složek. Schéma měření teploty na termočlánku.

I - Oblast primární plastické deformace
II - Oblast tření mezi čelem nástroje a třísky
III - Oblast v důsledku tření mezi hřbetem a přechodovou plochou.

Zdroje : 1 - Z primárních plastických deformací. (70%)
2 - Ze sekundárních plastických deformací (20%)
3 - Povrchová plocha řezu. (10%)

Schéma měření termočlánkem
Aktivní konec termočlánku se nazývá horký (měřící - v tomto případě nástroj). Druhý konec termočlánku (studený - obrobek) je nutné udržovat na stálé teplotě. Výsledné termoelektrické napětí je dáno rozdílem napětí na horkém a studeném konci. Využívá se Seebeakova jevu (napětí v závislosti na rozdílu teplot)

Klíčová slova:

technologie

ocel

vyvrtávačka

trvanlivost

obráběcí stroj

užitečný výkon



Obsah:
  • 1) Uveďte zdroje Q vznikajícího při obrábění. Pro soustružení odhadněte % podíl jednotlivých složek. Schéma měření teploty na termočlánku.
    2) Druhy rychlořezných ocelí, jaké legury obsahují a jaký je jejich obsah.
    3) Odvoďte princip výpočtu mezní dávky, uveďte grafy funkcí nákladů celkových a nákladů na kus v závislosti na počtu kusů v dávce.
    4) Naskicujte vodorovnou vyvrtávačku + vyznačte kinematiku
    5) Porovnejte systém NC a CNC obráběcích strojů.
    6) Naskicujte a popište principy tváření závitů.
    7) Popište princip chemického frézování + příklady aplikací této metody.
    8) Popište princip honování + které parametry geometrické přesnosti zlepšuje. Uveďte charakteristické plochy resp. obrobky pro jednotlivé z nich.
    9) Jak lze hodnotit technologičnost konstrukce.
    10) Vypočítejte příkon el motoru při soustružení válcové plochy obrobku z oceli o pevnosti Rm=700MPa, průměru = 100mm, vc=100m/min, f=1mm/ot, ap=5mm
    11) Naskicujte a popište principy měření sil při obrábění. Graficky znázorněte průběh řezné síly při soustružení v závislosti na řezných podmínkách.
    12) Uveďte kritické teploty řezání, pevnost v ohybu a pro soustružení obvyklý rozsah řezných podmínek pro RO,SK,ŘK. Pro ŘK též zásady pro její použití.
    13) Uveďte postup při stanovení optimálních řezných podmínek. Graficky znázorněte průběh nákladové funkce v závislosti na trvanlivosti pro různé řezné materiály.
    14) Naskicujte hrotovou brusku, označte kinematiku a možnosti broušení kuželů.
    15) Popište možnosti verifikace (odladění) NC programů.
    ...
    ...
    ...
    40) Povlakované slinuté karbidy
    41) Nakresli skicu lícního soustruh.
    42) Skicu upnutí obrobku při soustružení
    43) Naskicovat způsob obrábění šnekových kol
    44) Řízeni obráběcích. strojů CNC pomocí DNC
    45) Možnosti řízeni chemického obrábění
    46) Souvislost technologičnosti konstrukce s návrhem materiálu
    47) Popsat experimentální metody měřeni řezných sil (dynamometry nebo měřením řezné sily v převodu na řezný výkon)
    48) Rozdíl mezi nástrojovou a pracovní geometrii.
    49) Hodnoceni řezivosti materiálu
    50) Nakreslit vodorovnou konzolovou frézku a popsat pracovní pohyby
    51) Význam adaptivních způsobů řízení
    52) Metody výroby vnitřního ozubení
    53) Vypočítat posuv za minutu při frézování z = 10 průměr frézovací hlavy d = 320 mm vc = 100m/min fz= 0,1mm/zub
    54) Výrobní možnosti univerzálního soustruhu (i nakreslit)
